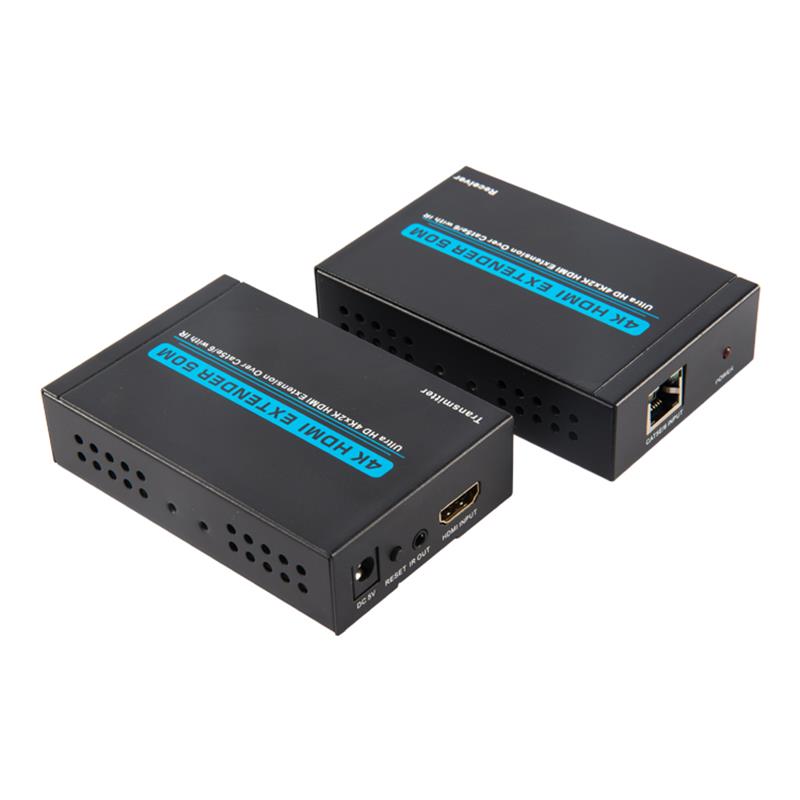

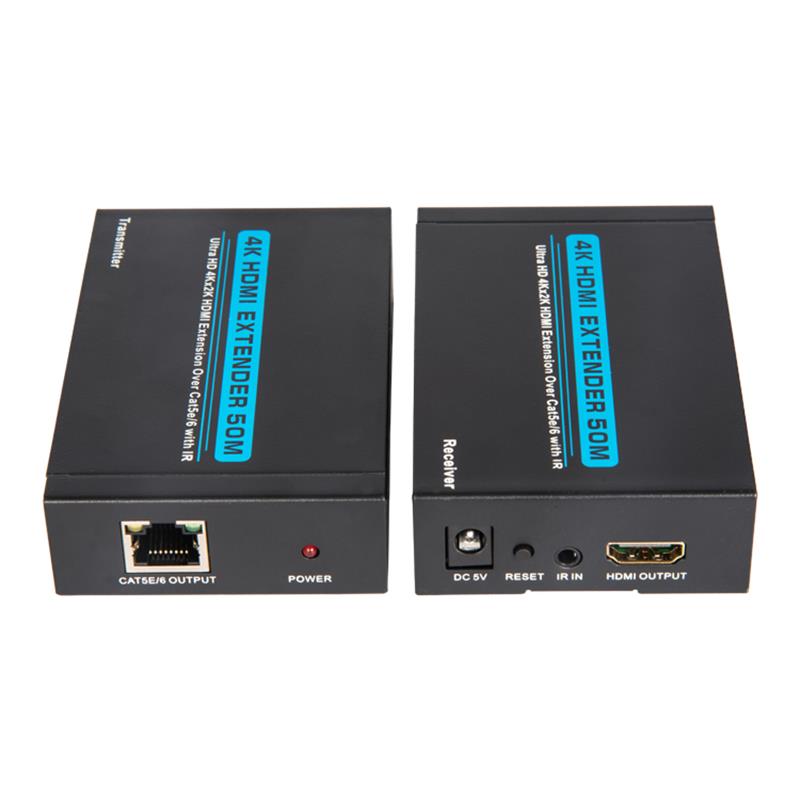

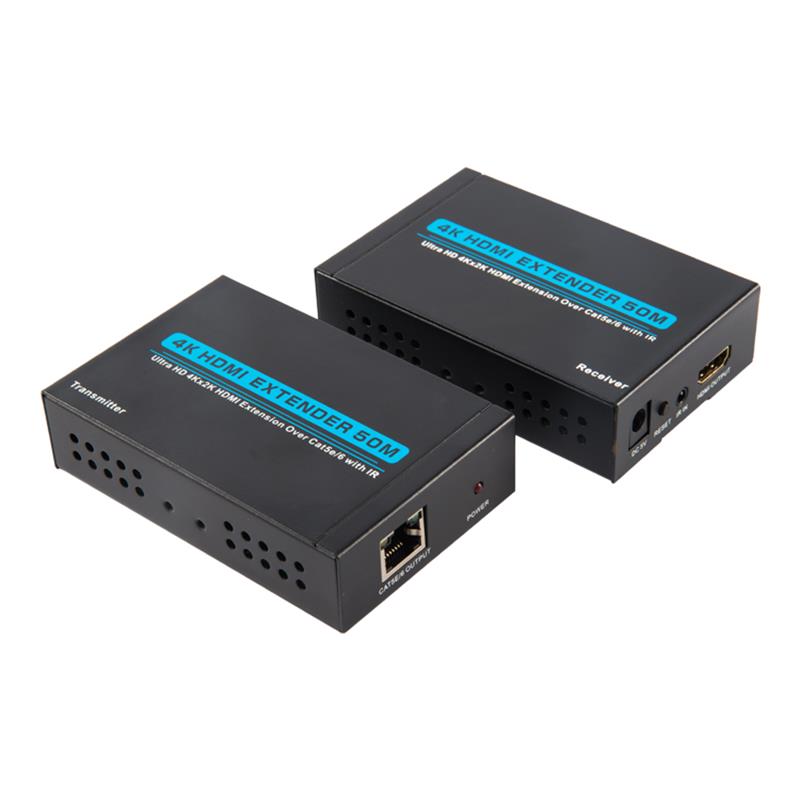

1.0 Introducción

Los amplificadores HDMI a RJ45 transmiten señales de alta resolución por cable CAT - 5e o CAT - 6 (recomendado) de hasta 50 metros en lugar del CABLE HDMI, a fin de reducir los costos.La transmisión a larga distancia de alta resolución es muy difícil, ya que los cables HDMI son costosos y poco comunes.Los amplificadores están diseñados para la transmisión a distancia de señales de alta resolución.

2.0 funciones

1) Apoyo a la compatibilidad del Protocolo HDMI 1.4 - hdcp 1.2;

2) Transmisión de señales: cables de categoría 5 o 6 (recomendados), máximo 50   Conecte el instrumento entre TX y RX, no el CABLE HDMI.   Amplificador;

3) Apoyo a la resolución de salida de importación: 30hz / 1080P / 1080i / 720P / 5766 P / 576i / 480p / 480i 4 kx2k;

4) Apoyo a la retransmisión en infrarrojo de 20 a 60 kHz;

5) apoyo al CEC;

6) soporte de audio: DTS - HD / Dolby truehd / lppm7.1 / DTS / Dolby - AC3 / dsd;

7) Pérdida de calidad;

8) instalación en minutos;

9) se necesita una fuente de energía dc5v / 1a.

3.0 anexos de embalaje / envasado:

Al abrir el megáfono por primera vez, compruebe si contiene los siguientes elementos:

Transmisores HDMI - 1

Receptores HDMI - 1

1 receptor en infrarrojo

Lanzadores infrarrojos - 1

Fuentes de energía - 2

Manual del usuario - 1

4.0 normas

Longitud del cable CAT - 6 entre el transmisor y el receptor - hasta 50 metros

HDMI entrada: 4kx2k @ 30hz / 1080P / 1080i / 720P / 576 P / 576i / 480p / 480i

Apoyo a la entrada de audio - DTS - HD / Dolby truehd / lpcm7.1 / DTS / Dolby - AC3 / dsd

Salida de HDMI - 24 / 50 / 60 fs / 1080 P / 1080i / 720 P / 576 P / 576i / 480p / 480i

Apoyo a la salida en formato audio - lpdm 7.1 / DTS / Dolby - AC3 / dsd

Ancho de banda máximo

Tasa máxima de Bolt

Introduzca la señal de vídeo...

Exportación de señales DDC - 5 V P - P (tt1l)

Entrada / salida del CABLE HDMI distancia - 10 m awg26 HDMI cable estándar

Flujo máximo de trabajo

Adaptador de energía - entrada: AC (50 Hz, 60 Hz) 100 V - 240 V; salida: dc5v / 1a

Alcance de la temperatura de funcionamiento (- 15 + + 55ºC)

Humedad del trabajo - 5 - 90% RH (sin condensación)
