1.0 Introducción

Este amplificador HDMI KVM se basa en las normas TCP / IP.Transfiere un máximo de 100 metros de la fuente HDMI o DVI - D a un monitor de alta resolución por un cable cat5e / 6.

Al mismo tiempo, la transmisión de las fuentes de vídeo acústicas HDMI de un punto a otro, de un punto a otro y de una cadena a otra es fácil.

2.0 funciones

Apoyo a HDMI 1.3 / hdcp1.1 & Artículo 1.2;

Apoyo a la resolución de salida de entrada: 480i / P, 576 P, 720P, 1080i / P;

Modelos de punto a punto, de punto a punto, multimodo y cascada

  Modo de conexión

4.802.3 Ethernet standards;

Apoyo a los controles infrarrojos, que pueden pasar

  Control remoto;

Diseño puramente físico, es decir, interpolación, sin necesidad de programas informáticos adicionales;

Apoyo al control remoto por infrarrojos 20 - 60 kHz, NEC;

Apoyo al control remoto del ratón de teclado.

3.0 anexos de embalaje

Al abrir el megáfono por primera vez, compruebe si contiene los siguientes elementos:

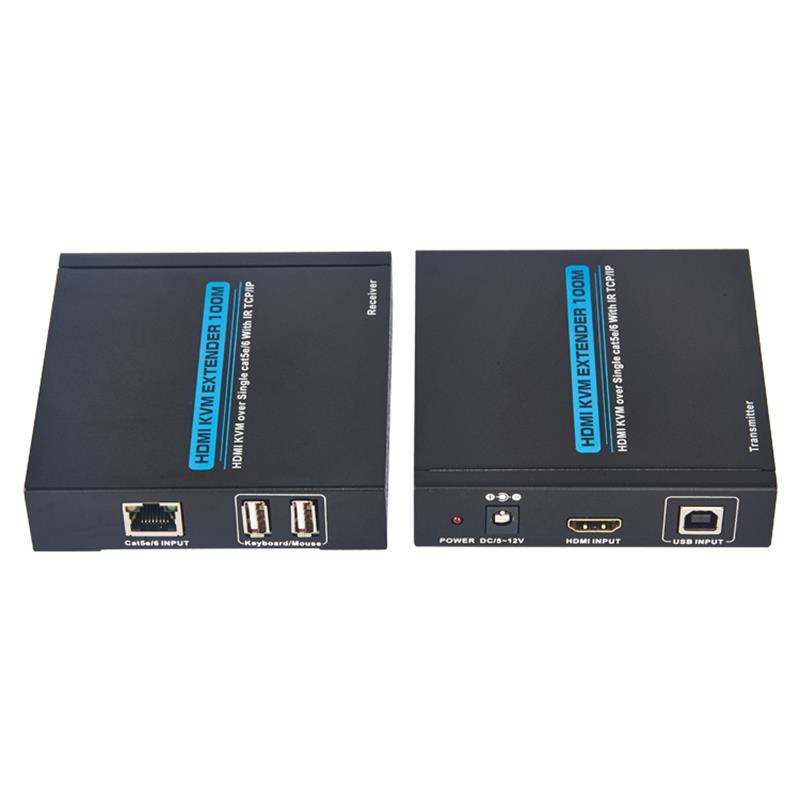

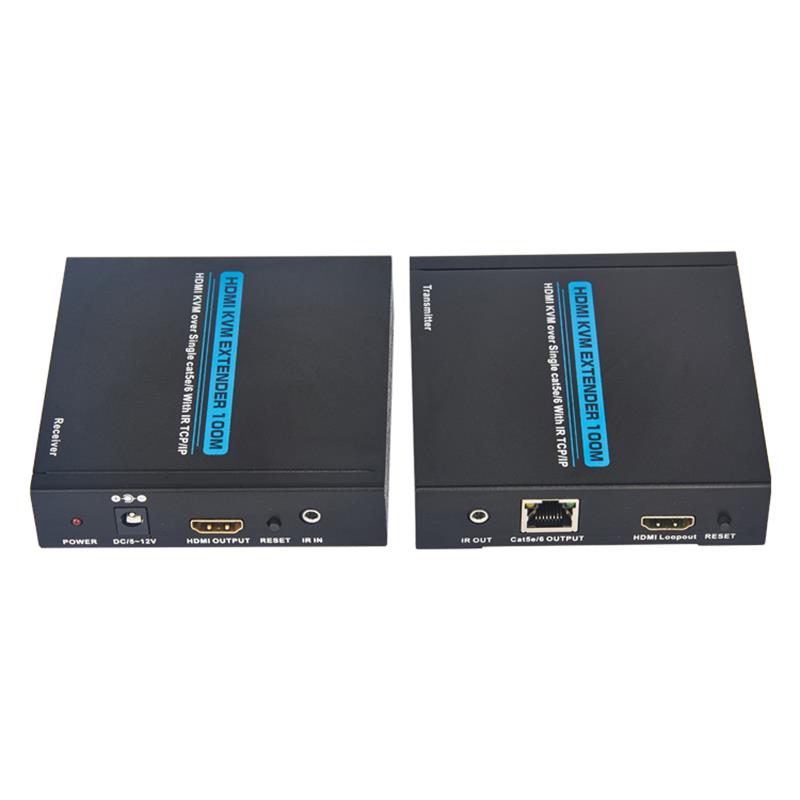

Amplificador HDMI 1 transmisor

HDMI amplificador receptor 1

Un transmisor infrarrojo.

Receptor infrarrojo 1

5 V adaptadores de corriente continua

USB DATA Line 1

Manual de operaciones - 1

4.0 normas

Versión HDMI

Puerto de entrada del transmisor: hdmix1 (AF), USB (BF) X1

Puerto de salida del transmisor - hdmix1 (AF), clase 5E / 6x1, infrarrojo tx31

Puerto de entrada del receptor

Puerto de salida del receptor - hdmix 1 (AF), USB (AF) X2

Banda de frecuencias - 2,25 Gbps (enlace único)

Resolución de entrada / salida - 480i / P, 576 P, 720P, 1080i / P

Tasa de muestreo: 32khz, 44,1khz, 48 kHz

Control remoto infrarrojo - 20 - 60 kHz; nec

Modelo de protección humana ESD - 8 kV (descarga de aire intersticial)

                                                                                  ± 4 kV (descarga por contacto)

Temperatura de funcionamiento: 0°C ~ 40°C / 32 ~ 104 grados

Temperatura de almacenamiento - 20°C ~ 60°C / - 4°f ~ 140°f

Humedad relativa: 20 - 90% RH (sin condensación)

Dimensiones (MM) - 100 & 35 / 120; 102x25
