1.0 Introducción

Un amplificador HDMI en cat5e / 6 es una herramienta para extender la señal HDMI a distancia a monitores compatibles.A diferencia del uso del costoso CABLE HDMI, el cable / enchufe CAT - 5e / 6 que tiene puede utilizarse para funciones avanzadas, como la transmisión de vídeo y audio digital de color oscuro (12 bits / color), con un ancho de banda de hasta 225mhz.Lanzador y receptor HDMI, un amplificador de categoría 5E / 6 es su principal herramienta de amplificación HDMI.El amplificador HDMI también apoya la retransmisión de ir, por lo que puede utilizar el amplificador HDMI para controlar una fuente a 150 metros de distancia.

2.0 funciones

Uno       Corriente continua 5 V.

II       HDMI 1.3, hdcp 1.1 y DVI 1.1 compatibles;

Tres.       Soporte de color oscuro hasta 12 bits / color;

Iv       Apoyo a la retransmisión infrarroja de 20 a 60 kHz;

V       Utilización de un cable cat5e / 6 para la transmisión de datos / DDC;

Vi       - equilibrar y restablecer los datos importados de TMDS antes de retransmitirlos de la mejor calidad posible, independientemente de la calidad de la señal introducida;

Siete       Las pruebas del cable indican que la fuente de entrada de HDMI puede estar a 10 metros de distancia con una resolución de 1080p;

VIII       Cuando la señal se transmite con una resolución de 1080p, la distancia de trabajo del cat6 es de 150 m (valor máximo).

3.0 anexos de embalaje

Al abrir el megáfono por primera vez, compruebe si contiene los siguientes elementos:

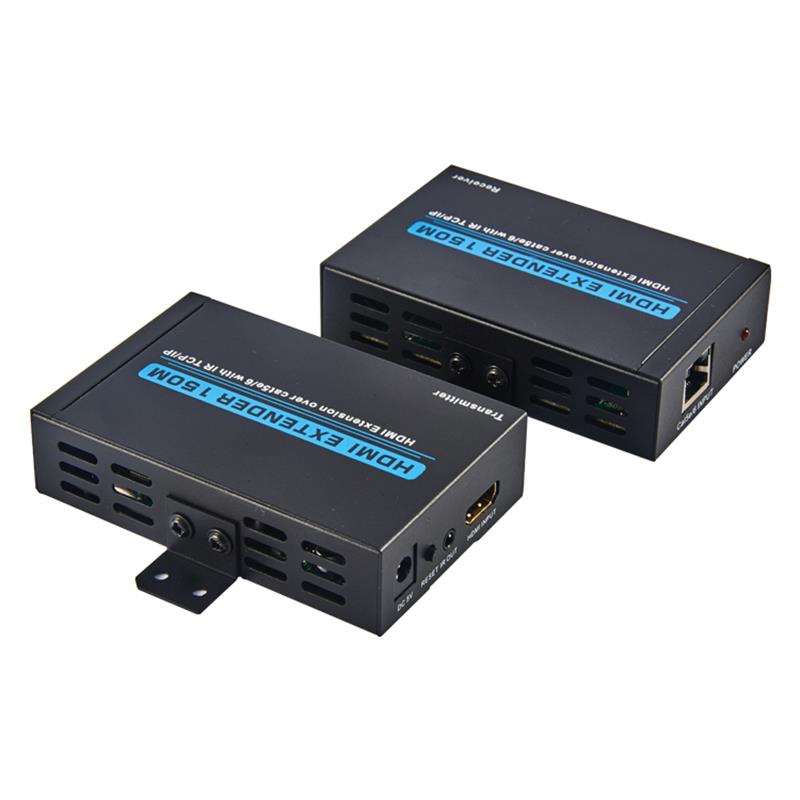

Amplificador HDMI 1 transmisor

HDMI amplificador receptor 1

Un transmisor infrarrojo.

Receptor infrarrojo 1

5 V adaptadores de corriente continua - 2

Manual de operaciones - 1

4.0 normas

Frecuencia   Anchura de banda 2,25 libras.   (enlace único)

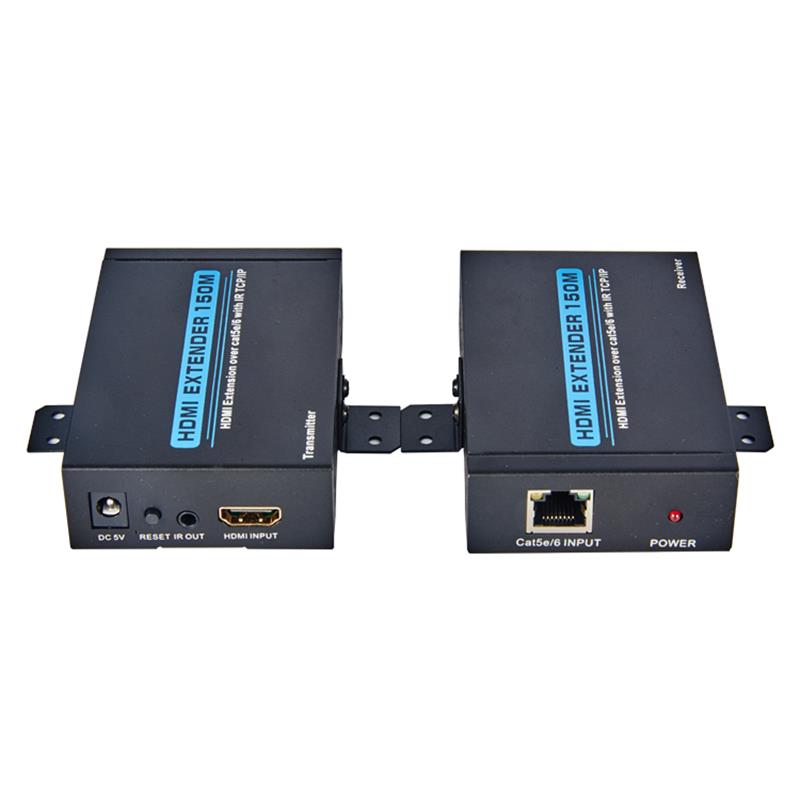

Interfaz HDMI   Puerto de entrada / salida El doble.   Puerto Madre HDMI / 1 x cat6

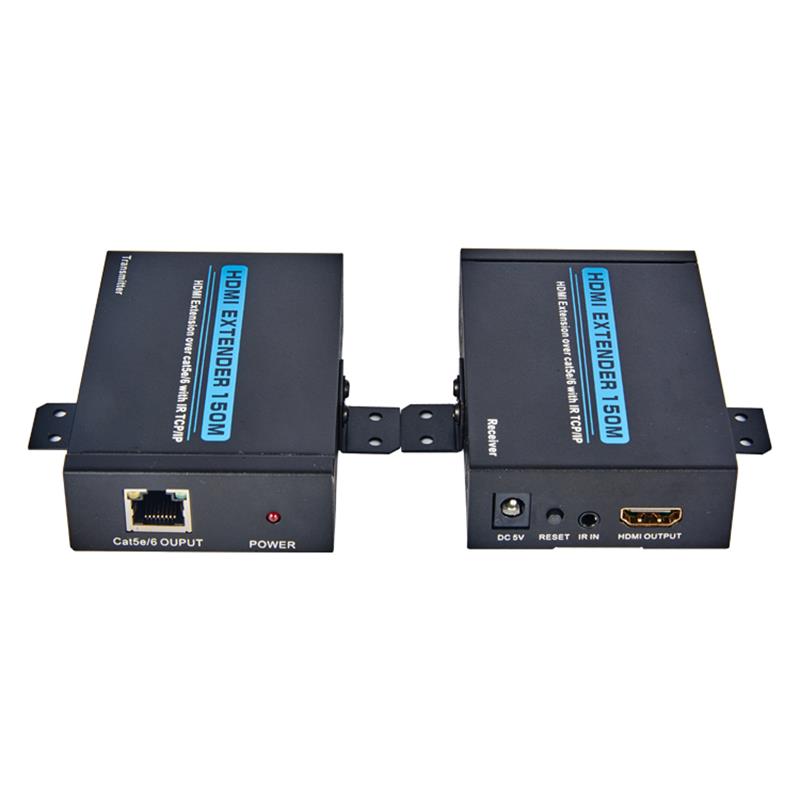

Interfaz HDMI   Puerto de entrada / salida del receptor Uno   Puerto Madre HDMI / 1 x cat6

Poder   Suministros Flujo   Cinco.

Protección ESD   Modelo humano: ±   8kv (descarga de aire) ±   4 kV (descarga por contacto)

Tamaño   (MM) - - 65 (ancho)   X 100 (profundidad) x 25 (altura)

Operación   Temperatura: Cero grados Celsius   * 40°C / 32°c ~ 104°C

Departamento de custodia   Temperatura: - 20 grados centígrados.   * 60 grados centígrados / 4 grados Fahrenheit ~ 140 grados Fahrenheit

Relativo adj.   Humedad. 20 − 90%   RH (no condensado)
