1.0 Introducción

El costo de la transmisión a larga distancia de la señal HDMI a una distancia de 100 a 300 metros puede reducirse considerablemente mediante la transmisión a distancia de la señal HDMI a través de cables de un solo eje, con velocidades de transmisión rápidas, sin compresión y sin demora.

2.0 funciones

Uno.La interfaz SDI funciona a una tasa de bit s de 2,970 G bit / S, 2.970 / 1.001g bit / S, 1.485.   G bit / S, 1.485 / 1.001g / S y 270 MB / S.

Dos.Apoyo a la entrada de datos del HDMI: 480i / 59.94, 576i, 720 P / 50 / 59.94 / 601080i / 50 / 59.94 / 60, 1080P / 23.98 / 24 / 25 / 29.97 / 30 / 59.94 / 60.

Tres.HDMI a SDI extensioner:

(3.1) 480i / 576i a SD - SDI (SMPTE 259m - C, velocidad de 270 m bit / s) 720 P / 1080i a HD - SDI (SMPTE 292m, tasa de 1485 G bit / S o   1.485 / 1.001 bits / s

(3.2) 1080 P a 3G - SDI (SMPTE 424m / 425m - AB, tasa de bit de 2,970g bit / s)   Y 2,970 / 1.001 bits / segundos

Cuatro.El amplificador SDI apoya la distancia entre TX y RX: 100 m (3 G - SDI), 200 m (HD - SDI) o 300 m (SD - SDI).

3.0 contenido del embalaje

Antes de intentar utilizar la máquina, compruebe que el embalaje / envase contiene los siguientes artículos:

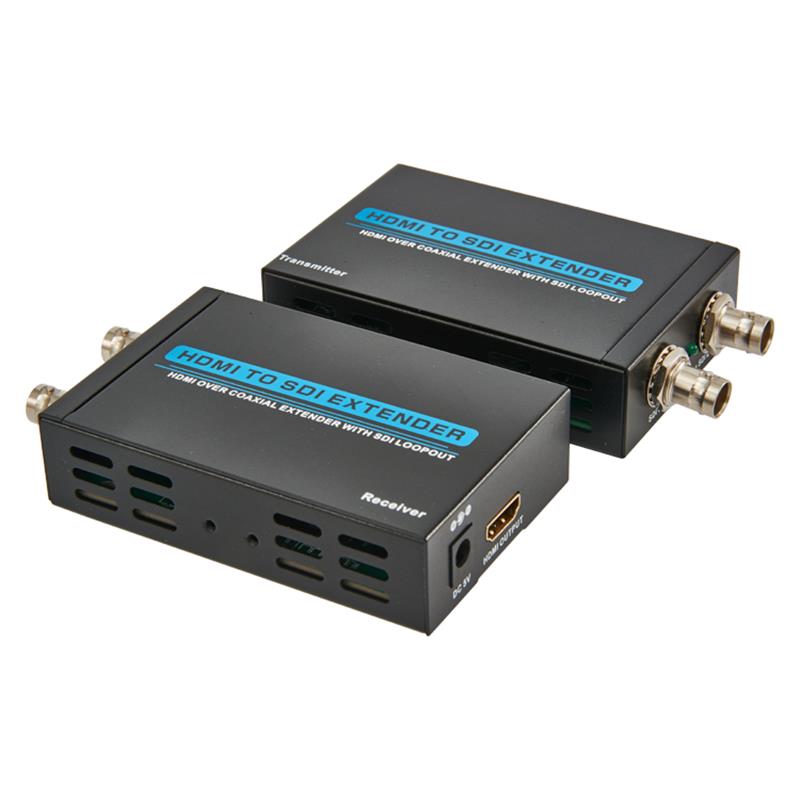

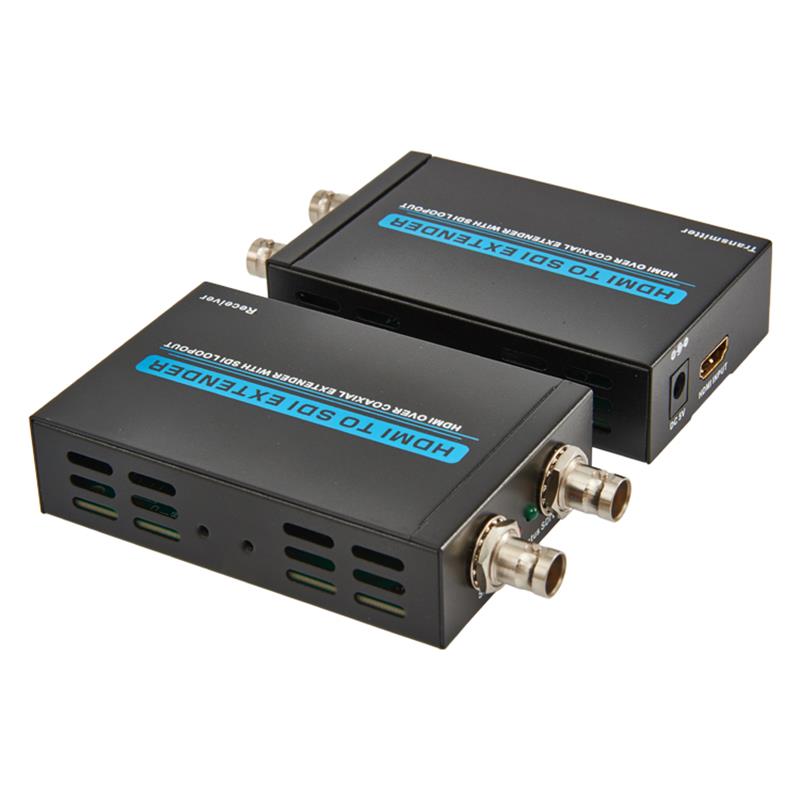

Amplificador HDMI TX - 1

Amplificador HDMI RX - 1

5 v1a adaptador de corriente continua

Manual de Operaciones

4.0 normas

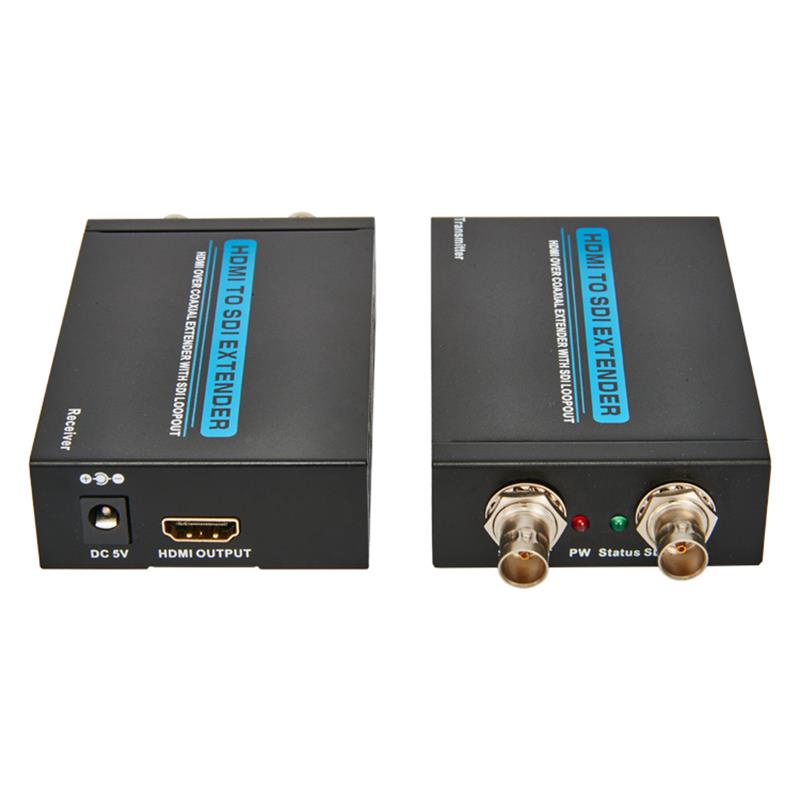

TX puerto de entrada - 1 HDMI

Puerto de salida TX - 2 x BNC (SDI / HD - SDI / 3G - SDI)

Puerto de entrada RX - 1 x BNC (SDI / HD - SDI / 3 G - SDI)

Puerto de salida RX - 1 HDMI, 1 BNC (SDI / HD - SDI / 3 G - SDI)

Tasa de transmisión SDI - 2,970 G bit / S y 2,970 / 1,001 G bit / s

Resolución de entrada / salida - 480i, 576i, 720p50 / 5 / 9.94, 60, 1080i / 50 / 59.94 / 60     1080P / 23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60

Equipo eléctrico DC - 5v

El modelo de protección humana de la región de los Grandes Lagos es el siguiente:   ± 4 kV (descarga por contacto)

Dimensiones: 100 mm x 65 mm x 25 mm

Peso: 365g

Temperatura de funcionamiento: 0°C ~ 40°C / 32°f ~ 104°f

Temperatura de almacenamiento - 20°C ~ 60°C / - 4°f ~ 140°f

Humedad relativa: 20 - 90% RH (sin condensación)

Consumo de energía (máximo)
