Gracias por comprar nuestros productos.Para garantizar la seguridad del producto y años de funcionamiento sin fallos, lea cuidadosamente las instrucciones antes de usar el producto.

1.0 descripción

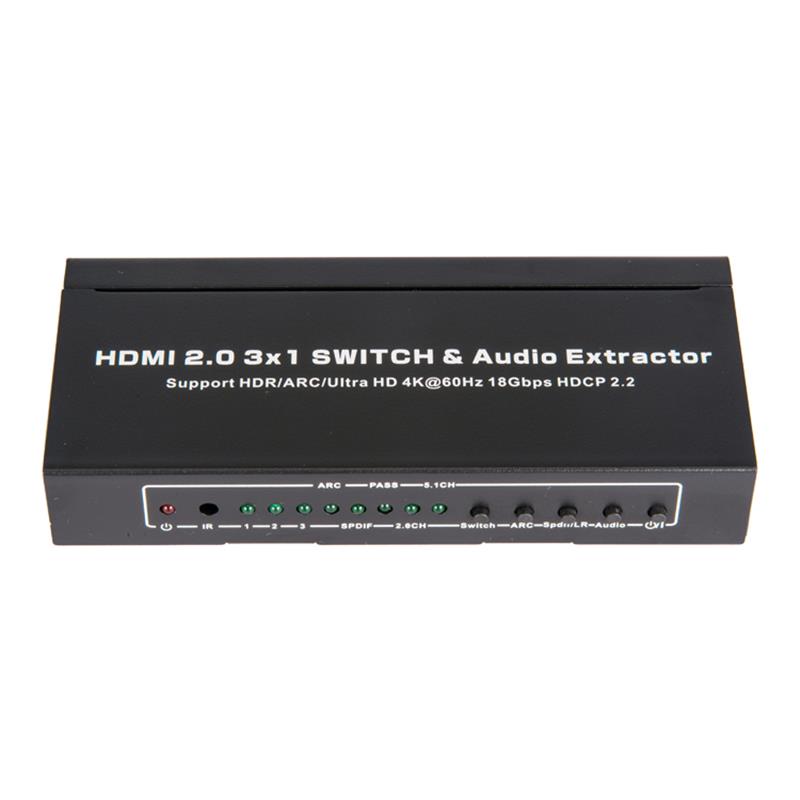

El equipo es un extractor de audio HDMI de múltiples puertos que apoya a HDR, ARC, 3D y 4kx2k y que puede transferir fácilmente varias fuentes de alta pureza o una fuente inteligente MHL a una pantalla de alta resolución.Además, cualquier fuente de entrada apoya la extracción de audio por los canales de salida de audio spdif y LR.El conmutador apoya la función Arc y puede devolver el audio de la televisión al receptor Av.

2.0 funciones

Uno.Entrada: HDMI x 3 (Puerto HDMI / MHL 1 en apoyo de MHL).

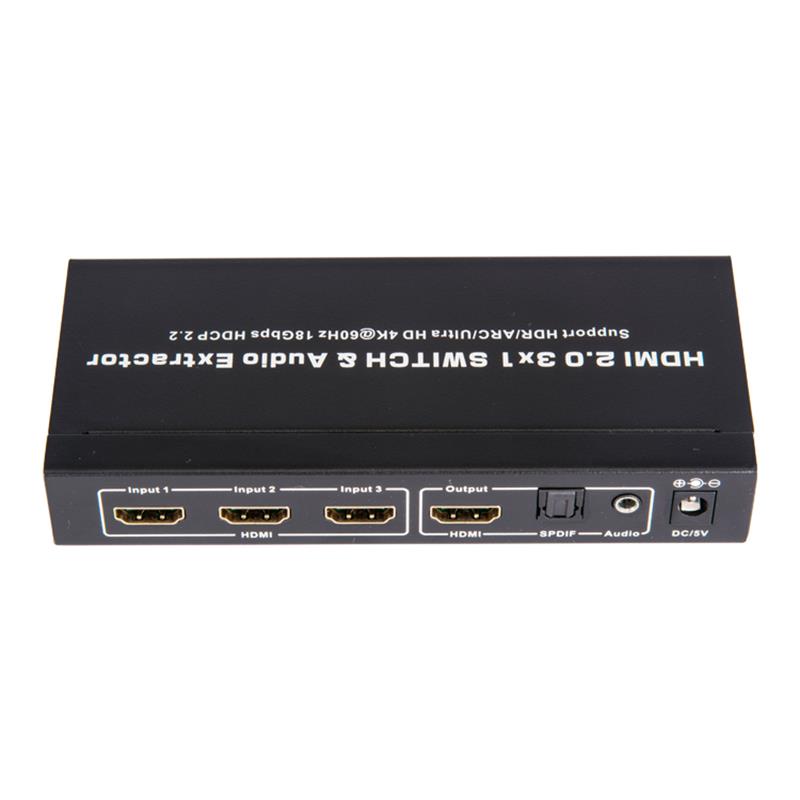

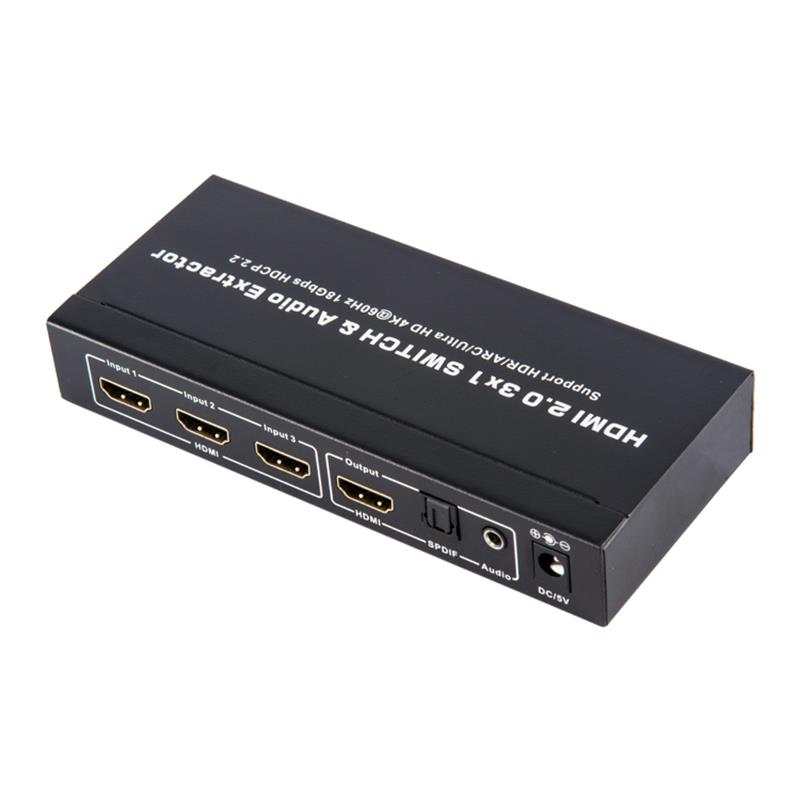

Dos.Salida: HDMI x 1, tolslink / spdif x 1, audio x 1.

Tres.Cuando la señal aparezca en el puerto, la conmutación se realizará automáticamente por sí misma;

Cuatro.Conforme a hdmi2.0, hdcp2.2 y DVI 1.0;

Cinco.Soporte de vídeo de hasta 4 k2k @ 30hz, 24 RGB / yccr

  4: 4: 4 / yccr4: 4: 4, 60 Hz hasta 4 k2k, 12 yccr4: 4: 4;

Siete.Soporta 12 bits de color oscuro por canal, hasta 36 bits de todos los canales.

Ocho.Velocidad de reloj de 3,0 Gbps TMD / 600 MHz pixels por canal, máxima

  La TMDS tiene un tráfico total de 18 Gbps.

Nueve.Soporte de audio no comprimido, como el lpm.

Apoya el sonido comprimido de DTS digital, Dolby Digital, DTS - HD, etc.;

    Y Dubie es muy alta.

Apoyo a la comunicación directa HDMI.

Apoyar la salida en círculo de datos digitales HDMI de hasta 7,1ch.

Apoyo a un sonido envolvente digital de salida de toslink de hasta 5,1ch.

Apoyo máximo a un estéreo analógico acústico de 2,0 en salida estética.

Apoyo al audio estándar, el audio del DSD y el audio del HD (HBR).

Apoyo a la ARC (canal de retorno de audio).

3.0 anexos de embalaje

Extractores de audio HDMI / MHL - 1

Manual del usuario - 1

Fuentes de energía - 1

Control a distancia - 1 (facultativo)

4.0 aplicaciones

Cambia la señal HDMI del equipo de origen (por ejemplo, DVD, receptores de satélites, cajas de techo, cámaras de vídeo DV, receptores A / V y otros equipos de apoyo a HDMI) a equipo de visualización de alta resolución (por ejemplo, pantallas de placas HDTV y HDMI).

5.0 principios de funcionamiento

Uno.Conexión de la fuente HD al puerto de entrada de HDMI por CABLE HDMI.

Dos.Utilizar CABLE HDMI para conectar monitores de alta resolución al puerto de salida HDMI.

Tres.Para conexiones de audio, seleccione una de las siguientes opciones

  Para utilizar el acceso directo HDMI, utilice las etapas 2 a   Conecte el receptor de audio al puerto de salida HDMI.Su audio.   El receptor debe enviar la señal de vídeo a un monitor de alta resolución.

  B. Para utilizar tolslink, por favor, utilice el cable de tollink para conectarse al equipo de audio.Vístete.   Marque la salida de audio de la fuente de entrada como otra opción si es necesario.

  C. transmisión de audio estéreo por cable coaxial   Equipamiento.

Cuatro.Conecte el adaptador de energía.

Cinco.Nota: Si utiliza cable de conexión, por favor asegure la protección del caucho   Antes de la conexión, la tapa se ha quitado de ambos extremos.   Su equipo.

6.0 parámetros técnicos

Puerto de entrada de origen HDMI

Dispositivo de visualización puerto de salida

Conector de Puerto fuente 19 HDMI

Dispositivo de visualización conector de terminal

Cumplir los requisitos de la DCP

Alcance del enlace único ---------------------------------------------------------------------------

Introducir señal de vídeo

Introduzca la señal DDC - 5 V P - P (ttl)

Color oscuro... 48.

Hdmi2.0   50 / 60 Hz a 4 kx2k

Salida de audio: salida directa de HDMI hasta 7,1ch; salida de spdif hasta 5,1ch; salida estética de 3,5 mm

Ancho de banda - hasta 600 MHz

Velocidad de señal: hasta 18 Gbps

Entrada de longitud del cable ≤ 50ft / 15M ≤ 24fla ≤ HDMI   Cable de 1.080 a 24 Hz

Longitud del cable de salida ≤ 50 Ft / 15 m ≤ 24fla ≤ HDMI   Cable de 1.080 a 24 Hz

Cable Standard - 28fla hdmi2.0

Intervalo vertical de frecuencias

Consumo de energía (máximo) 4,5 W

Temperatura de funcionamiento - 0°C - 70°C

Tensión de trabajo 5 V.

Adaptador de energía - 5v - 1a

Peso neto: 029kg

Dimensiones: largo * ancho * alto (MM) - - - 150 x 64 x 25

7.0 instalación y medidas preventivas

Para evitar los electrochoques, los daños al producto y su seguridad, tenga en cuenta lo siguiente:

Por favor, desconecte lentamente la línea de transmisión y no la conecte con frecuencia o   Sacúdelos.

Que el equipo no se coloque en un entorno soleado, lluvioso o húmedo, o   No hay ventilación.

No se colocarán líquidos en el equipo.

Que el equipo no se coloque cerca de fuentes térmicas, como incendios, electricidad u otras Amplificador de calor.

Además:   Conecte el cable al puerto.

El equipo no podrá ser desmontado por sí solo:   Profesional de mantenimiento.
