Gracias por comprar nuestros productos.Para garantizar la seguridad del producto y años de funcionamiento sin fallos, lea cuidadosamente las instrucciones antes de usar el producto.

1.0 Introducción

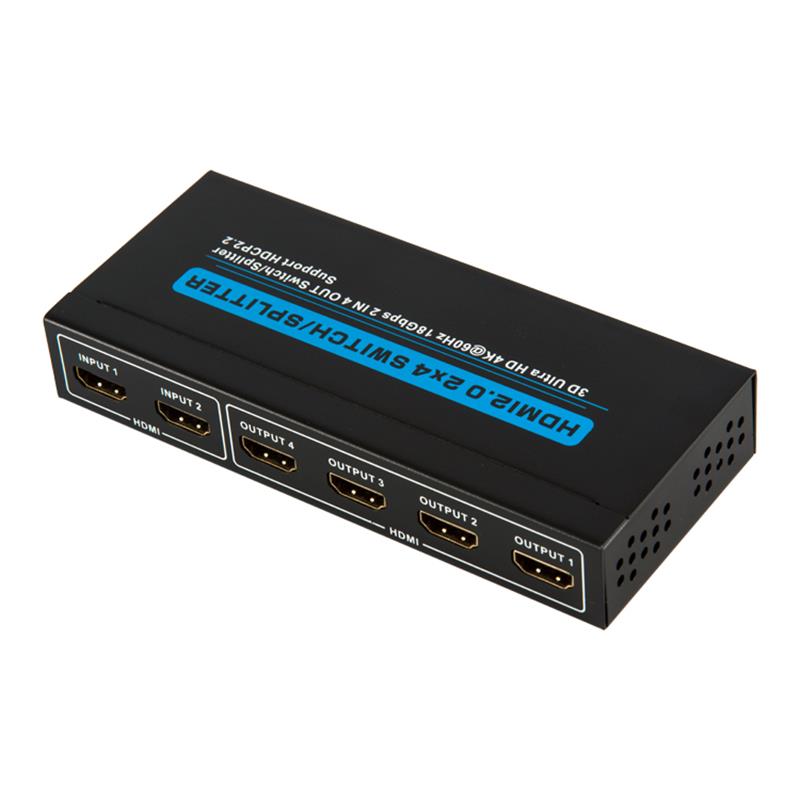

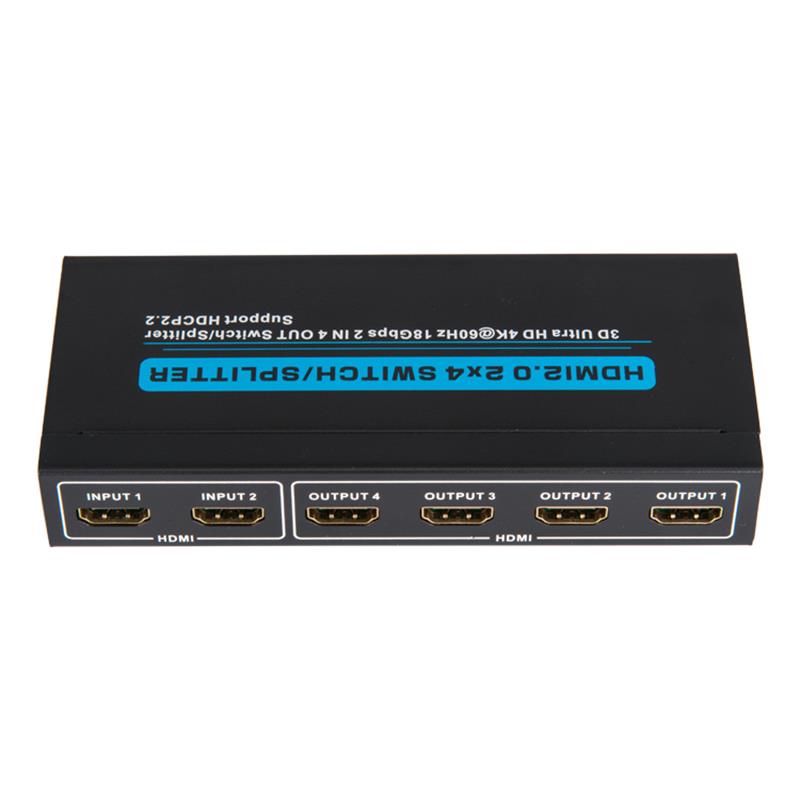

El interruptor / separador de HDMI es un producto que puede asignar la señal HDMI a uno o más dispositivos de alta resolución, como HDTV, sin causar daños.Puede optimizar su sistema de cine familiar para obtener los mejores resultados.

Las señales HDMI se distribuyen desde el equipo básico de apoyo a HDMI, como DVD, receptores satelitales, cajas de techo, cámaras de vídeo DV y receptores A / V, a equipo de alta resolución, como pantallas de planillas HDTV y HDMI.

2.0 características:

Pleno cumplimiento de la norma HDMI 2.0.Equipo de origen y de visualización de alta resolución, como DVD y   HDTV con Puerto HDMI o digital y conforme al Protocolo hdcp1.1 / 1.2 / 1.4 / 2.2;

Formato de vídeo en apoyo de un máximo de 4k2k @ 60Hz, 24 RGB / YCbCr 4: 4: 4 / yccr4: 4: 4, máximo

4k2k @ 60Hz, 12 ybcr 4: 4: 4;

Tres.Apoyo a formatos de vídeo secuenciales de cuadros 3D de hasta 1080p @ 60;

Cuatro.Se muestra simultáneamente en apoyo de una salida de diferentes resoluciones;

Cinco.Soporte de audio

Seis.Blue light DVD 24 / 50 / 60fs / HD - DVD / xvycc;

Siete.Formato de audio DTS - HD / Dolby truehd / lpcm7.1 / DTS / Dolby - AC3 y DSD;

Ocho.- ampliar la distancia de transmisión y mejorar la transmisión;

Nueve.Compatibilidad con el DVI mediante el uso de adaptadores HDMI a DVI;

Diez.Diseño de carcasas metálicas, blindaje integral, sin interferencia de señales.

3.0 anexos de embalaje / envasado:

Uno.HDMI 2 × 4 interruptores / separadores 1

Dos.Control a distancia

Tres.5 V adaptadores de corriente continua - 1

Cuatro.Manual del usuario

4.0 parámetros técnicos

Puerto de entrada de origen HDMI

Dispositivo de visualización puerto de salida

Conector de Puerto fuente 19 HDMI

Dispositivo de visualización conector de terminal

Puerto de salida de audio

Cumplir los requisitos de la DCP

Alcance del enlace único ---------------------------------------------------------------------------

Introducir señal de vídeo

Introduzca la señal DDC - 5 V P - P (ttl)

Color oscuro... 48.

Hdmi2.0

Ancho de banda - hasta 600 MHz

Velocidad de señal: hasta 18 Gbps

Introduzca longitud del cable ≤ PS4 ≤ 10 m; DVD azul ≤ 10 m

Longitud del cable de salida

Cable Standard - 28fla hdmi2.0

Intervalo vertical de frecuencias

Consumo de energía (máximo) 4,5 W

Temperatura de funcionamiento - 0°C - 70°C

Tensión de trabajo 5 V.

Adaptador de energía - 5v - 1a

Peso neto: 0,25 kg

Dimensiones: largo * ancho * alto (MM) - 149x64x25

5.0 diagrama de conexión

5.1 conectividad   Este   Interfaz HDMI   Cable   Entre   Señal   Fuente   Y   Entrada   Puertos   Pertenecer   Separador.

5.2 conexión del CABLE HDMI entre el terminal de salida del separador y el HDTV.

5.3 separadores de conexión y adaptadores de energía.

5.4 La televisión de alta resolución comienza a funcionar con fuentes de señal y energía eléctrica.

Descripción: equipo de entrada o salida para diferentes marcas

La conexión con el cable será diferente.

6.0 instalación y precauciones

Para evitar los electrochoques, los daños al producto y su seguridad, tenga en cuenta lo siguiente:

Por favor, desconecte lentamente la línea de señal y no la conecte ni la agite con frecuencia.

El equipo no se colocará en un entorno soleado, de lluvia, húmedo o no ventilado.

No se colocarán líquidos en el equipo.

Que el equipo no se coloque cerca de fuentes térmicas, como incendios, fuentes de energía u otros amplificadores que generen calor.

Que no se inserten metales u otros objetos en el equipo, salvo para conectar el cable al puerto.

El equipo no se desmontará por sí solo y será mantenido por personal especializado de mantenimiento.
