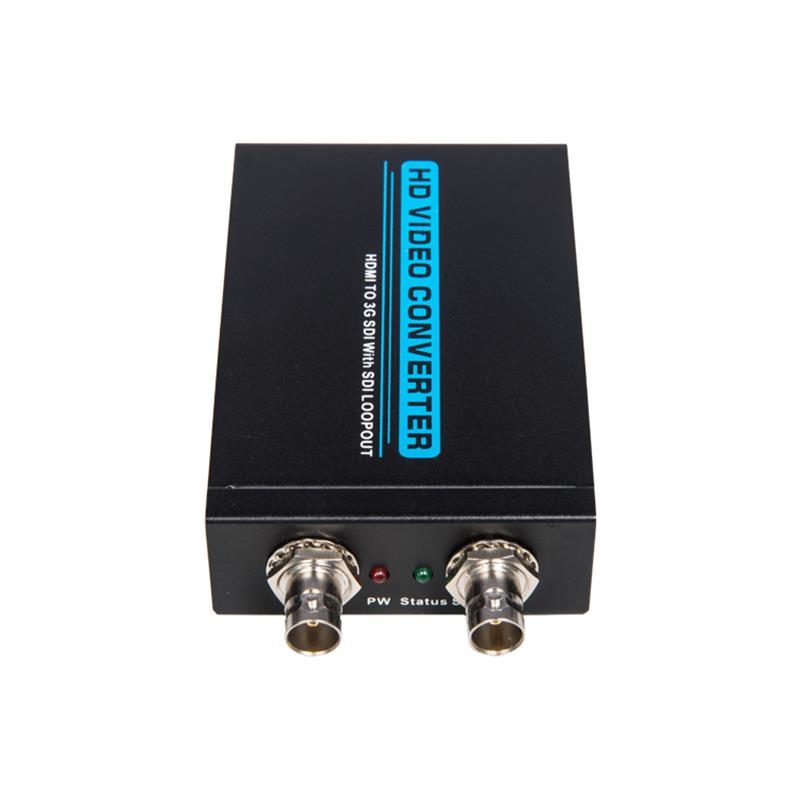

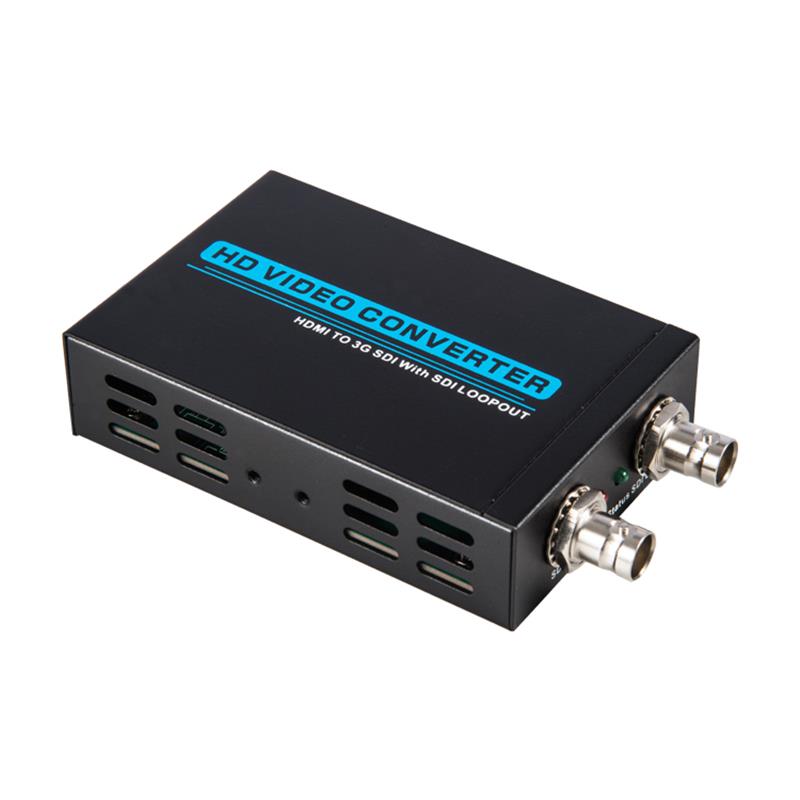

HDMI al SD / HD / 3G SDI, con el transductor de salida de la ruta de circunvalación SDI.

Fecha de lanzamiento:2019-12-27 21:48

Cinco ventajas de los productos

  • Apoyo a HDMI 1.3 hdcp1.1 / 1.2
  • Mostrar la fuente HDMI en el monitor SDI.La interfaz SDI funciona con una tasa de bit de 2.970 Gbit / S, 2.970 / 1.001 Gbit / S, 1.485 / Gbit / S, 1.485 / 1.001 / Gbit / S y 270 MB / S.
  • Apoyo a la entrada de datos del HDMI: 480i @ 59.94, 576i, 720P @ 50 / 59.94 / 601080i @ 50 / 59.94 / 60, 1080p @ 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60.
  • 480i / 576i al SD - SDI (SMPTE 259m - C, bit 270 Mbit / s) 720 P / 1080i a HD - SDI (SMPTE 292m, bit 1485 Gbit / S o 1485 / 1.001 Gbit / s) 1080p a 3G - SDI (SMPTE 424m / 425m - AB, bit 2.970 Gbit / S y 2.970 / Gbit / 1 / 001)
  • Distancia de salida del SDI que apoya un máximo de 100 m (3 G - SDI), 200 m (HD - SDI) o 300 m (SD - SDI)

detalles del producto

1.0 Introducción

El transpondedor HDMI - to - SDI permite que la señal HDMI aparezca en el monitor SDI y garantiza una alta tasa de bitio de 2.970 Gbit / s para proporcionar una señal de alta resolución sin causar daños.Para los profesionales, esto significa que ahora es más fácil convertir señales HDMI de alta resolución con audio en SDI para transmisiones a larga distancia y mostrar su trabajo en el monitor de la SDI.



2.0 funciones

Apoyo a HDMI 1.3 hdcp1.1 / 1.2

  Regla 2.02 Mostrar la fuente HDMI en el monitor SDI.

La interfaz SDI funciona a una tasa de bit de 2,970 Gbit / S, 2.970 / 1.001 Gbit / S, 485 Gbit / S, 485 / 1.001 Gbit / S y 270 MB / S.

  2.03 apoyo a la entrada de datos del HDMI: 480i / 59.94, 576i, 720P / 50 / 59.94 / 60, 1080i / 50 / 59.94 / 60, 1080P / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60.

  2.04 Convertir la señal HDMI en SDI:

480i / 576i al SD - SDI (SMPTE 259m - C, bit 27mbit / s), 720P / 1080i a HD - SDI (SMPTE 292m, bit 1.485 gtit / S o 1.485 / 1.001 Gigabitios / segundos, 1080P a 3G - SDI (SMPTE 424m / 425m - AB, tasa de bit de 2,970gbit / s)   Y 2.970 / 1.001 Gbit / s)

  2.05 distancia de salida de SDI que apoye un máximo de 100 m (3 G - SDI) y 200 m (HD - SDI) o 300 metros (SD - SDI)



3.0 anexos de embalaje / envasado:

Antes de intentar utilizar la máquina, compruebe que el embalaje / envase contiene los siguientes artículos:

1) un convertidor HDMI a SDI

2) adaptadores de corriente continua de 5v - 1

3) Manual del usuario - 1



4.0 normas

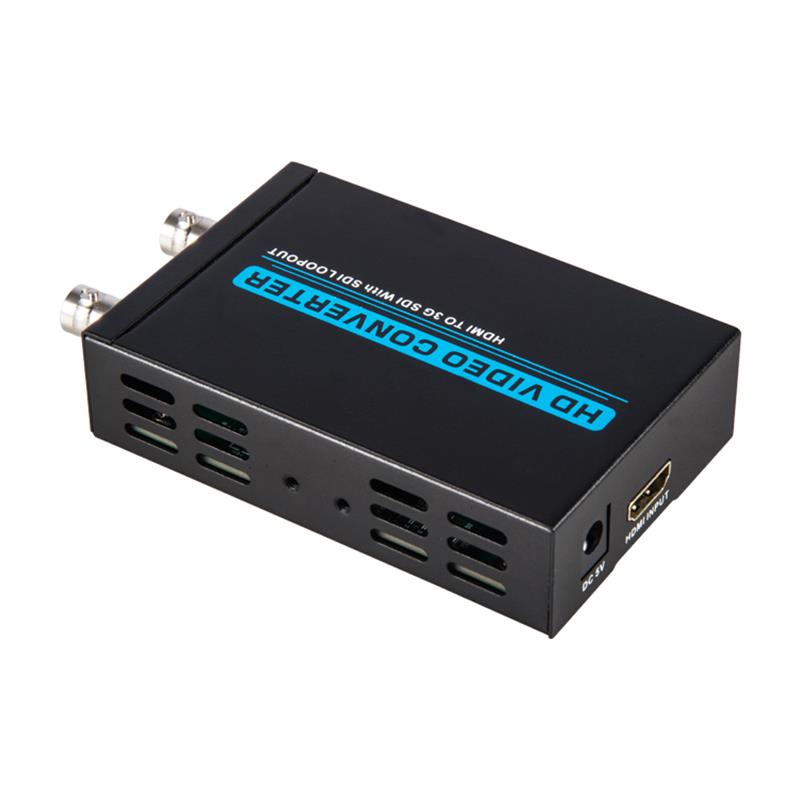

Puerto de entrada   * 1 HDMI

Puerto de salida - 2 x BNC (SDI / HD - SDI / 3 G - SDI)

Tasa de transmisión SDI - 2,970 Gbit / S y 2,970 / 1,001 Gbit / s

Resolución de entrada / salida - 480i, 576i, 720P / 50 / 59.94, 60, 1080i / 50 / 59.94 / 60

1080P / 23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60

Equipo eléctrico -----------------------------------------------------------------------

ESD modelo de protección humana - ± 8 kV (descarga de gases)   ± 4 kV (descarga por contacto)

Dimensiones: 100 mm x 65 mm x 25 mm

Peso: 200 g

Temperatura de funcionamiento: 0°C ~ 40°C / 32°f ~ 104°f

Temperatura de almacenamiento - 20°C ~ 60°C / - 4°f ~ 140°f

Humedad relativa: 20 - 90% RH (sin condensación)

Consumo de energía (máximo)
