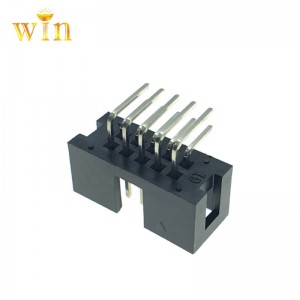

2.54MM (0,1'') echada de la caja HEADER

SPECIFICATION

MATERIALS (contactos): aleación de cobre, oro o estaño (sobreníquel) acabado

MATERIALS (porta): estándar o de alta temperatura de plástico, clasificado a UL94V-0

CURRENT: 3A por contacto

Número máximo VOLTAJE: 800V AC, 500V DC

contact RESISTENCIA: 30mΩmax

INSULATION RESISTENCIA: 1.000 mΩmin

OPERATING TEMPERATURA:-40℃to 105℃

DURABILITY: 300 ciclos de inserción (oro) o 50 ciclos de inserción (TiN)

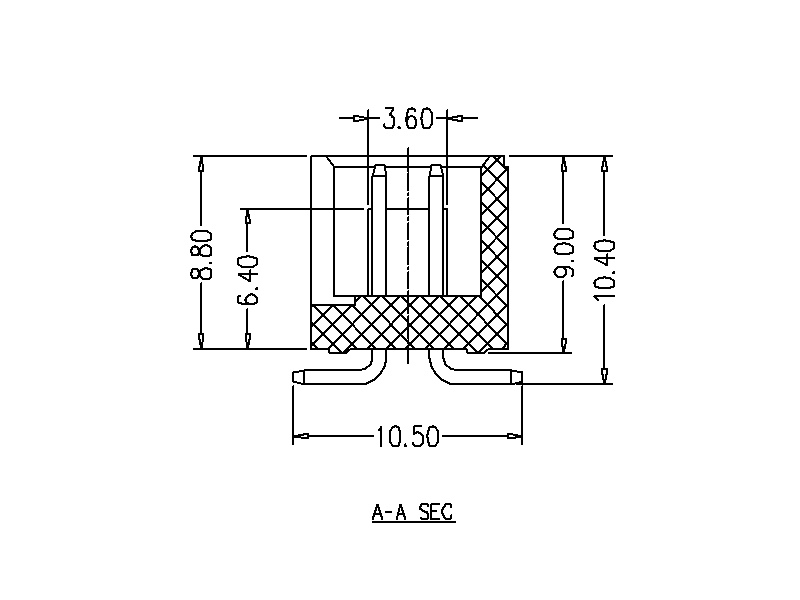

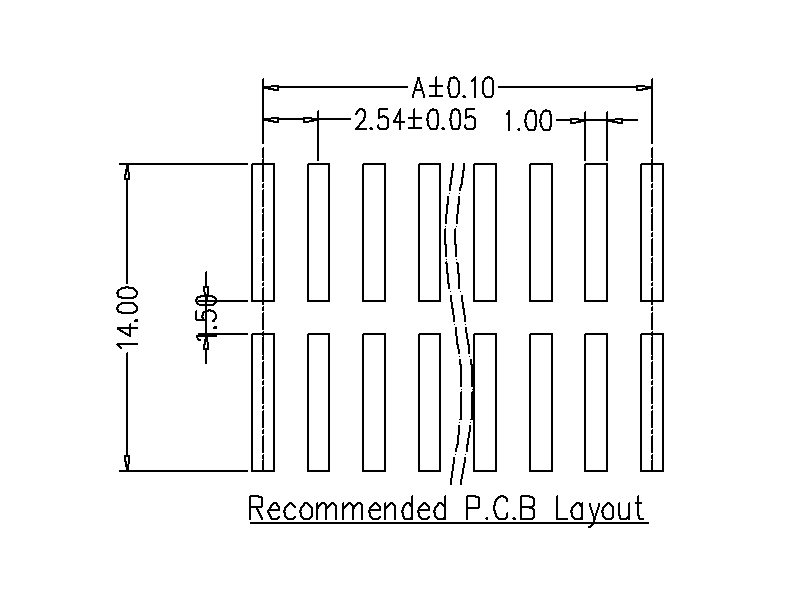

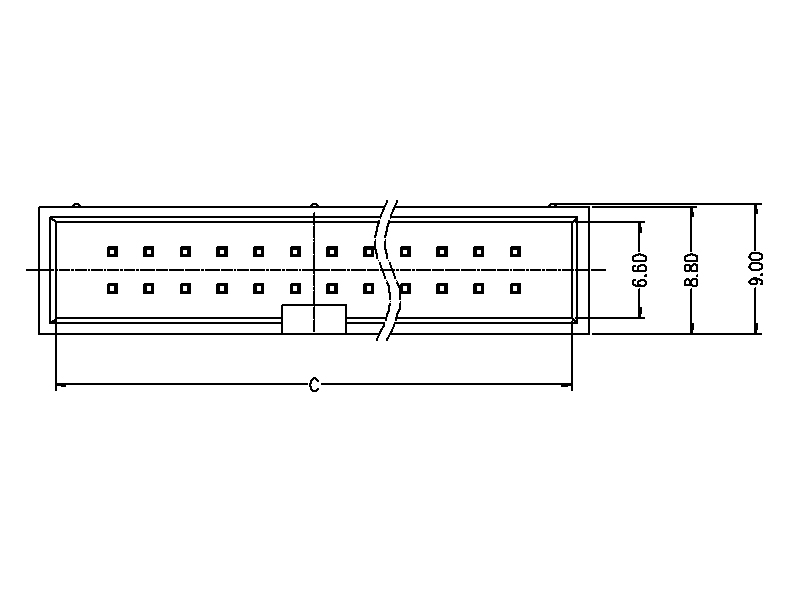

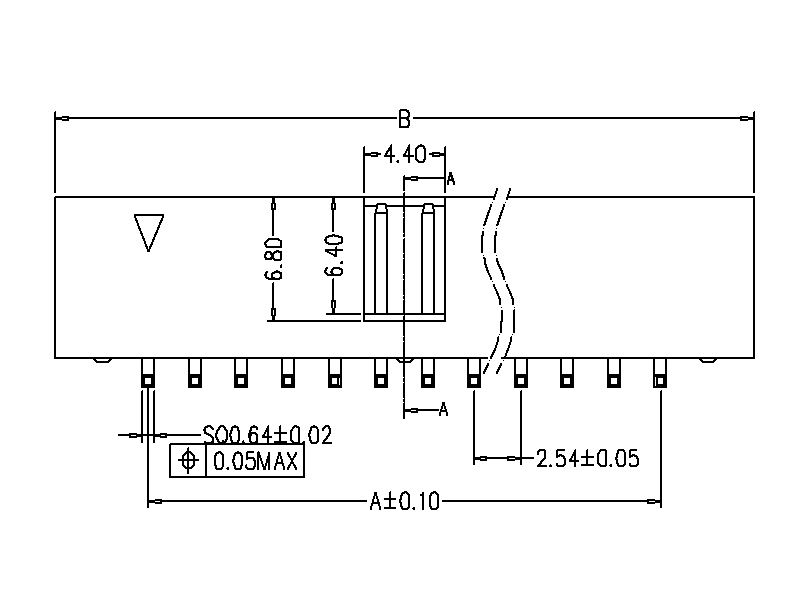

DRAWING

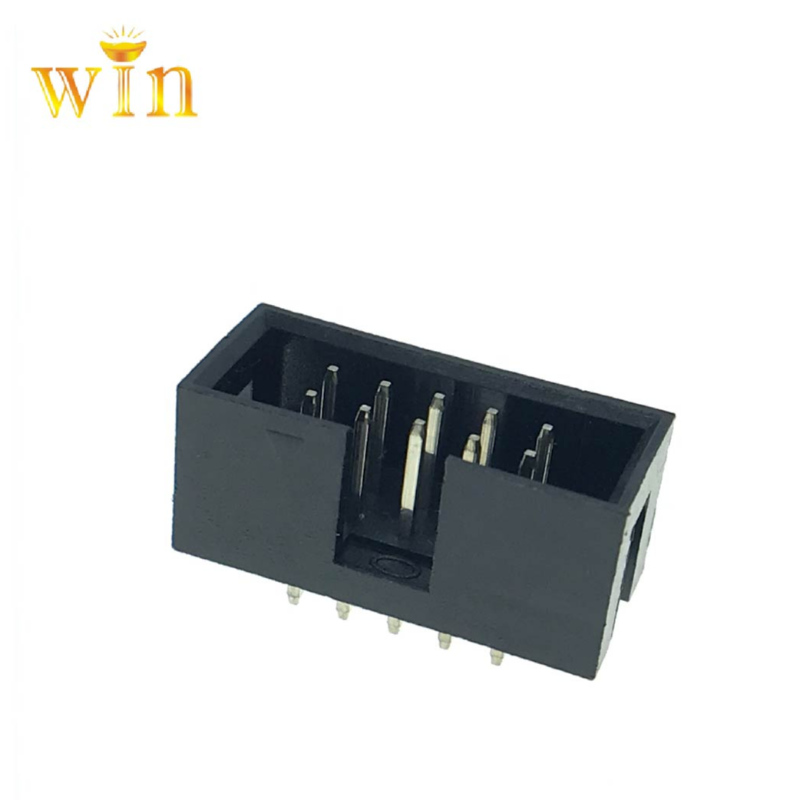

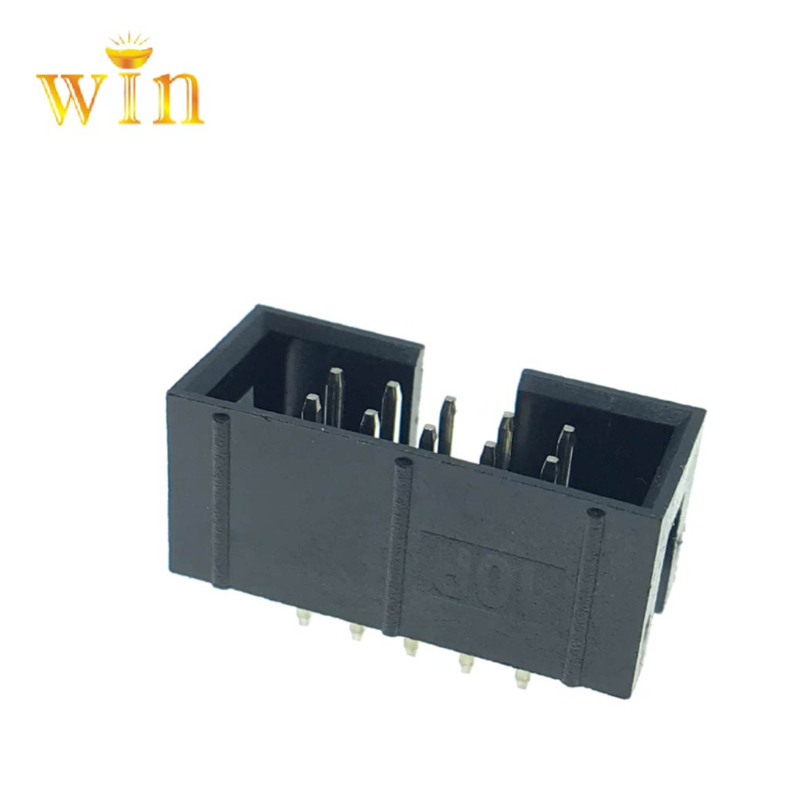

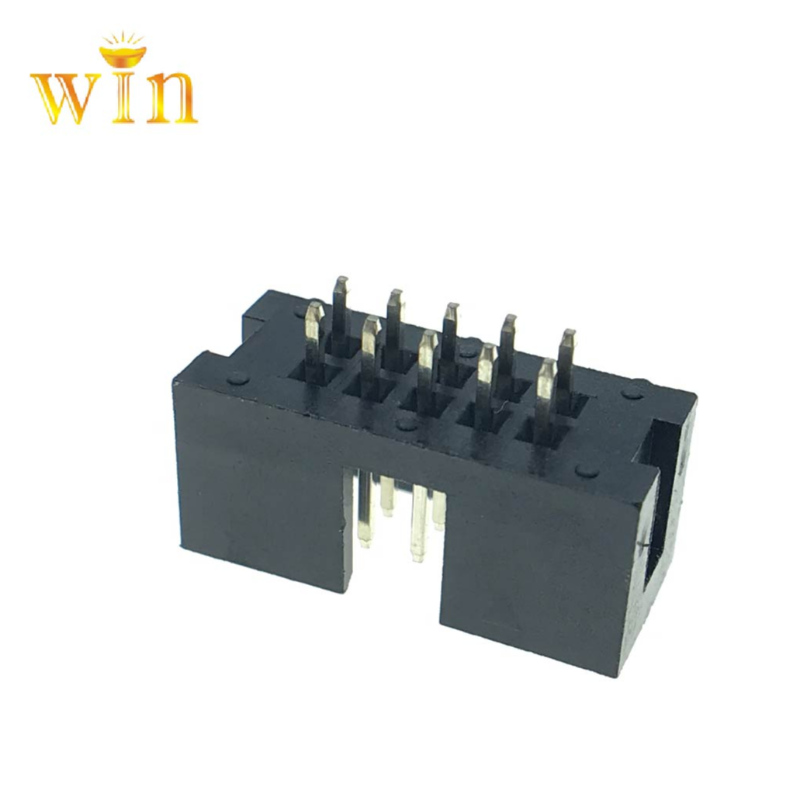

¿Qués Cabezal?

\\ Header NBOX se compone generalmente de un manguito de plástico cuadrado y unnúmero de agujas cuadrados dispuestos cuidadosamente. La diferencia entre el conector de la caja de cabecera y el conector de la bocina (también llamado encabezado cuadro de expulsión o el encabezado de expulsión) es que el cuerno sencilla elimina las hebillas en ambos lados

Classification por el lanzamiento:.

According a los requisitos, las dimensiones exteriores del conector de la caja de cabecera se utilizan comúnmente en 1,27 pitch, pitch 2,0, y 2,54 pitch.According a la separación, se cambió también el diámetro del pasador cuadrado utilizado respectivamente.

Classification por el método de operación:

Los pueden ser diseñados como parches SMT o DIP enline 180 grados. De acuerdo con el aspecto, la cabecera de cuadro se puede dividir en 90 grados de ángulo derecho DIP Box Header, SMT Box Header, 180 grado Dip Box Header y la cabecera de la caja con la crianza de bloque, encabezado etc.El Box con la crianza de bloque se puede dividir en tipo DIP y tipo de SMT para la diferencianecesidad-

El método de fabricación de la cabecera de la caja:.

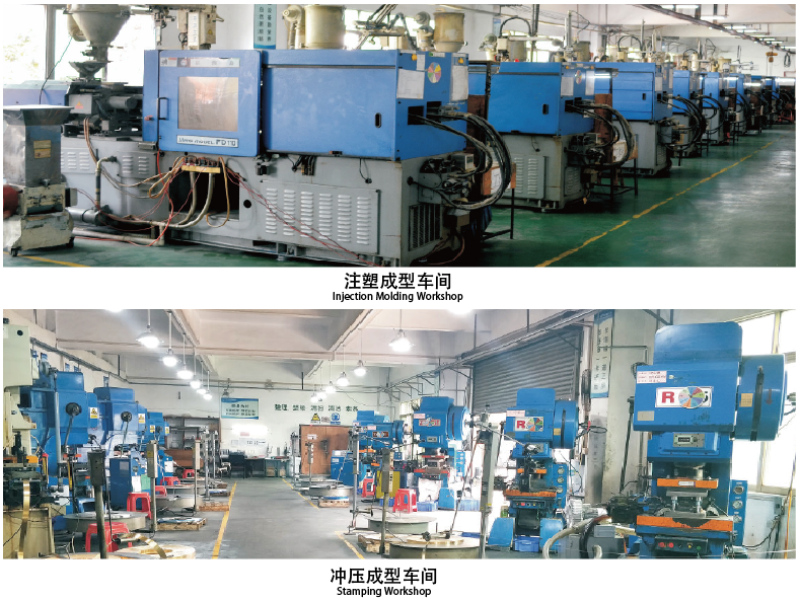

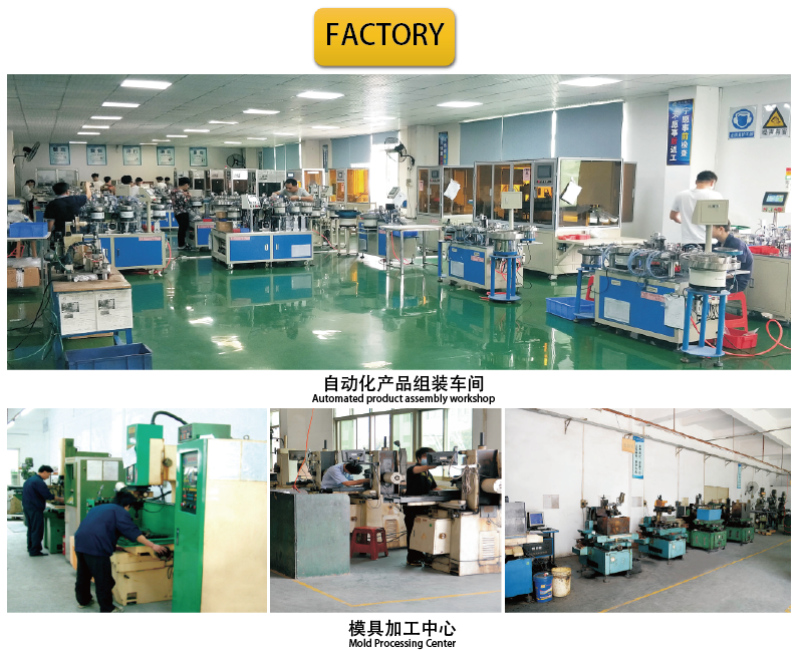

every cabecera caja está hecha mediante moldeo por inyección, estampación y montaje. Después de que se complete el montaje, el producto será probado eléctricamente. Asegúrese de que el producto cumple con los requisitos de calidad después de la finalización y evita los envíos de productos defectuosos al cliente

conectoresLos coinciden con la cabecera de la caja:.

BOX cabezal del conector generalmente junto con la línea de prensa IDC o línea terminal, como línea de conexión de la placa. Y también puede ser en conjunto con la cabeza femenina en relación conector o como un apoyo con la prueba golpe tonto para un tablero de conexión de la placa. Nos TXGA tenemos completamente las especificaciones de producción y también se puede hacer especial caja de cabecera de conector de acuerdo a los requerimientos de los clientes

Function:. Después de la caja colectora está soldada en el PCB, conecte el cable IDC de la especificación correspondiente, y después forman una conexión de circuito con el otro circuito para satisfacer el diseñador&39; s requisitos. Por lo general, se utiliza para señales de control de transmisión y corrientes débiles#

aplicación:. Cabecera Box es ampliamente utilizado en IC.It circuito integrado es un alambre a bordo connector.They se puede ver en muchas máquinas eléctricas.
