Lugar: China Tianjin

Procesos: Fundición

Conexión: Extremo de ranura

Forma: Eje de unión Cabeza

Código: Círculo

Tamaño: Uno. " (dn25 - 24) " (dn600)

Normas de diseño: ISO 6182, Awwa c606, GB 5135.11

Criterios de conexión: ASME b36.10, ASTM A53 - a53m, ISO 4200

Presión de trabajo: 175 libras por pulgada cuadrada, 500 libras por pulgada cuadrada.

Aplicación: Agua, bomberos, aire acondicionado. Rango de temperatura: - 20ºC ~ 180ºc

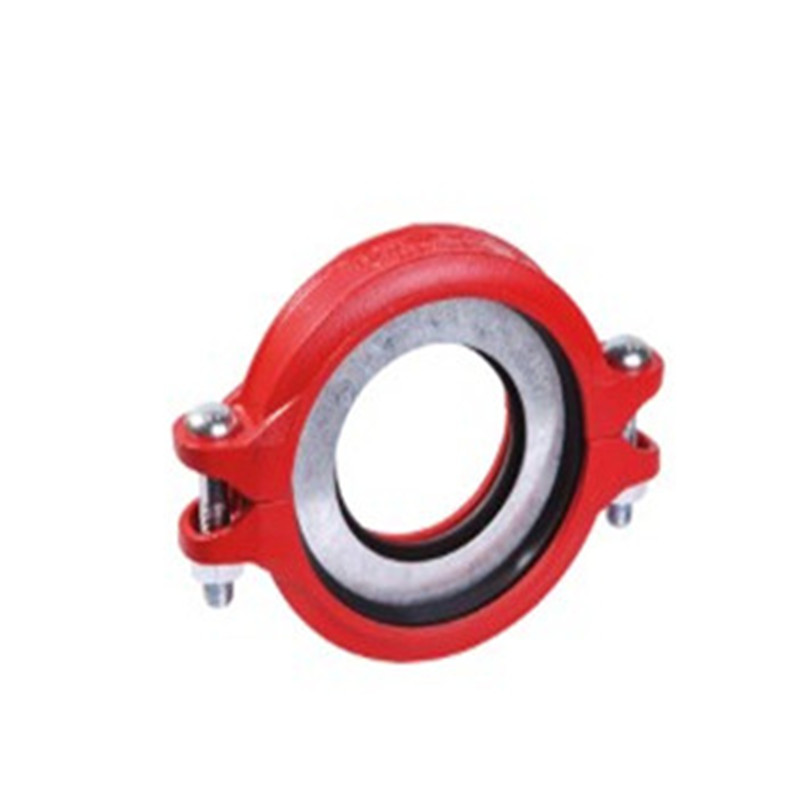

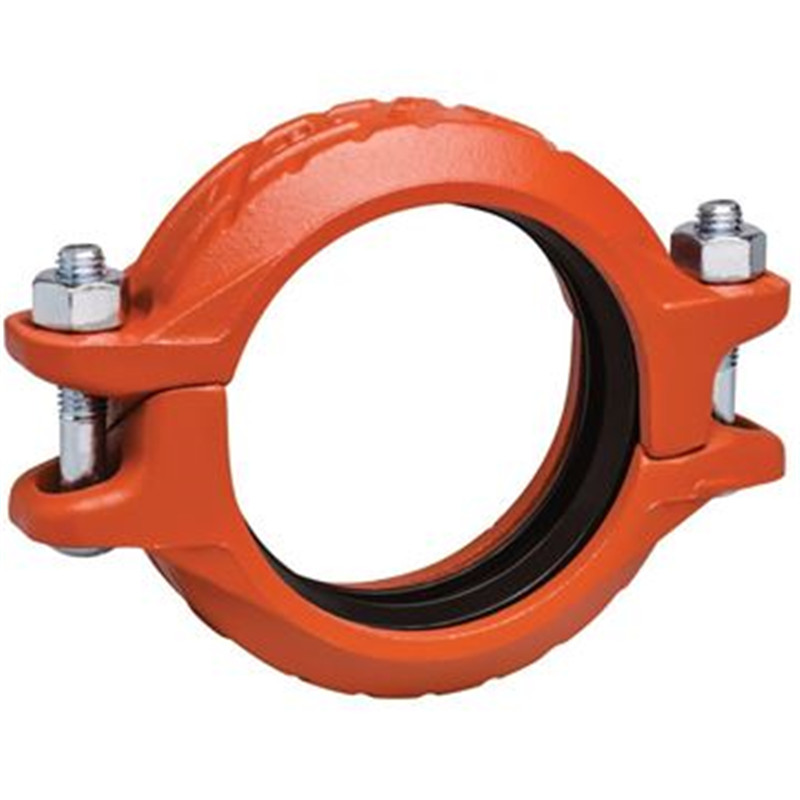

Tipo normal de eje flexible de la pila di: 1n

Los ejes de unión flexible estándar se utilizan principalmente en las tuberías de tipo colector, cuando los extremos adyacentes permiten cierto desplazamiento de la esquina relativa y la rotación del eje correspondiente.

Aplicación de aplicación :
Las tuberías de tubería flexible estándar se utilizan en sistemas de tuberías de presión media baja con una presión nominal de 175 a 500 PSI, tamaño nominal de dn25 a dn600, temperatura de - 20°C + 180°c, y se utilizan ampliamente en el abastecimiento de agua, la lucha contra incendios y el aire acondicionado.
Material de tubería:   Tubos de acero soldadura y laminado sin soldadura que cumplan las normas de la ASME b36.10, astm53 - a53m, ISO 4200, GB / T 21835
Tratamiento superficial

♪ bañador eléctrico

Pintura en polvo epoxi

* inmersión térmica en zinc

♪ Black

• Otros datos que pueden solicitarse a los clientes

Especificaciones   Vivienda : ASTM a536, hierro fundido esférico 65 - 45 - 12

Cojín :

Uno.Anillo de caucho   Código e: teTemperatura: 34 grados.* 110 grados (- 30 + + 230 grados Fahrenheit)

Medios aplicables: productos químicos como el agua, el gas, los ácidos raros (álcalis), con excepción de los hidrocarburos.

Dos.   Caucho butanitrilo,   Código D: temperatura: 29 + + 82 + (20 + 180f);

Medios aplicables: productos derivados del petróleo, aceites vegetales, aceites minerales, etc.

No se permiten altas temperaturas.

Caucho de silicio, Código s: temperatura: 40ºC + + 177 grados (- 40 + 350f).Medios aplicables: aire seco a alta temperatura y algunos productos químicos a alta temperatura, agua potable, etc.

Cuatro.   Caucho clordano, Código LDC: temperatura: - 32 + + 82 ~ 26 + 180 grados

Medio aplicable: agua de mar

Cinco.   Fluoruro de caucho, código F:   Temperatura: 20°C ~ 180 grados.Medios aplicables: aceite caliente, algunos productos químicos, resistencia a la oxidación.

Tornillo / tuerca :     ANSI peso seis tornillos pesados 1. Materiales: SAE j995 2.Rosca: ANSI B 1.1-1982, clase 2b.   Tratamiento de la superficie: galvanización con arreglo al nivel ASTM ≥ b633 fe / zn5 III, espesor ≥ 5 μm con arreglo al nivel SC1.

Tuerca de seis ángulos

Uno.Materiales: ISO 898 - 2: 1992 GB / t3098.2-2000 clase 8.

Rosca: ISO 261, M10 - 6h & M16 y M1, 7h supra.

Tratamiento de superficies: galvanización, seguida de lixiviación de cromatos amarillos de conformidad con la norma ISO 2081 fe / zn5, ISO 4520 1a.

La tuerca de las seis esquinas:   Tamaño compatible con din6923

Perno orbital del cuello elíptico ANSI

Material: SAE J 429 5.

Rosca: rosca de la UNSC conforme a la clase ANSI B 1.1.2a.

Tratamiento de superficies: Cromato de plata con arreglo a la categoría ASTM b633 fe / zn5 III, espesor ≥ 5 μm, clase SC1.

Perno orbital del cuello elíptico

Uno.Materiales: ISO 898 - 1: 1992 GB / t3098.1-2000 8.8

Rosca: rosca ISO 261, clase 6h.

Tratamiento de superficies: Cromato amarillo galvanizado de conformidad con la norma ISO 2081 fe / zn5 ISO 4520 1a.
