Gracias por comprar nuestros productos.Para garantizar la seguridad del producto y años de funcionamiento sin fallos, lea cuidadosamente las instrucciones antes de usar el producto.

1.0 descripción

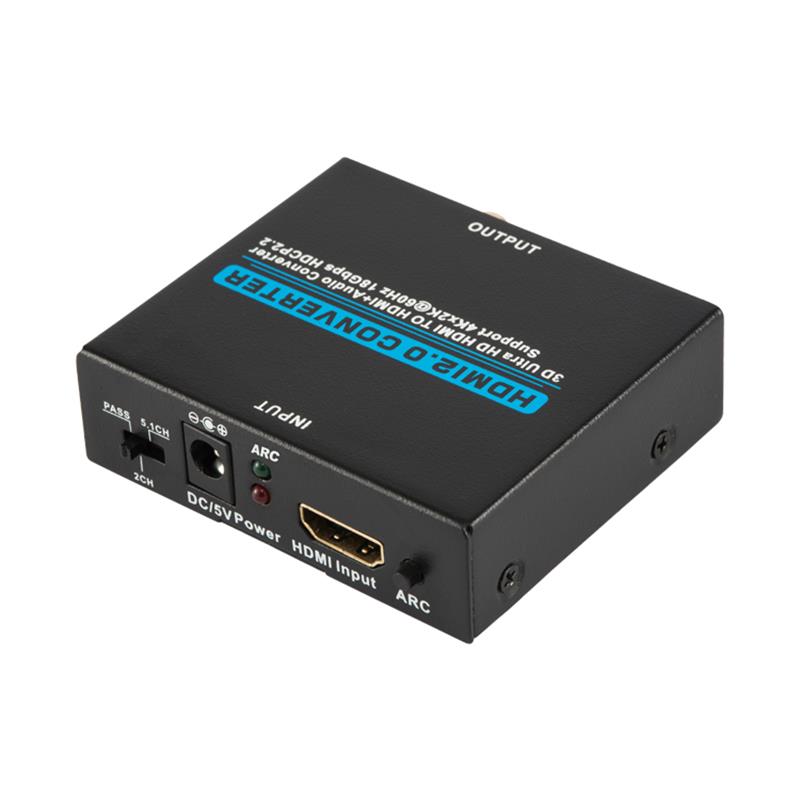

El equipo es un extractor de audio HDMI que sirve de soporte a HDR, ARC, 3D y 4kx2k y permite transferir fácilmente varias fuentes de alta pureza o una fuente inteligente MHL a una muestra de alta resolución.Además, cualquier fuente de entrada apoya la extracción de audio por los canales de salida de audio spdif y LR.Apoyar la función Arc para devolver el audio de la televisión al receptor Av.

2.0 funciones

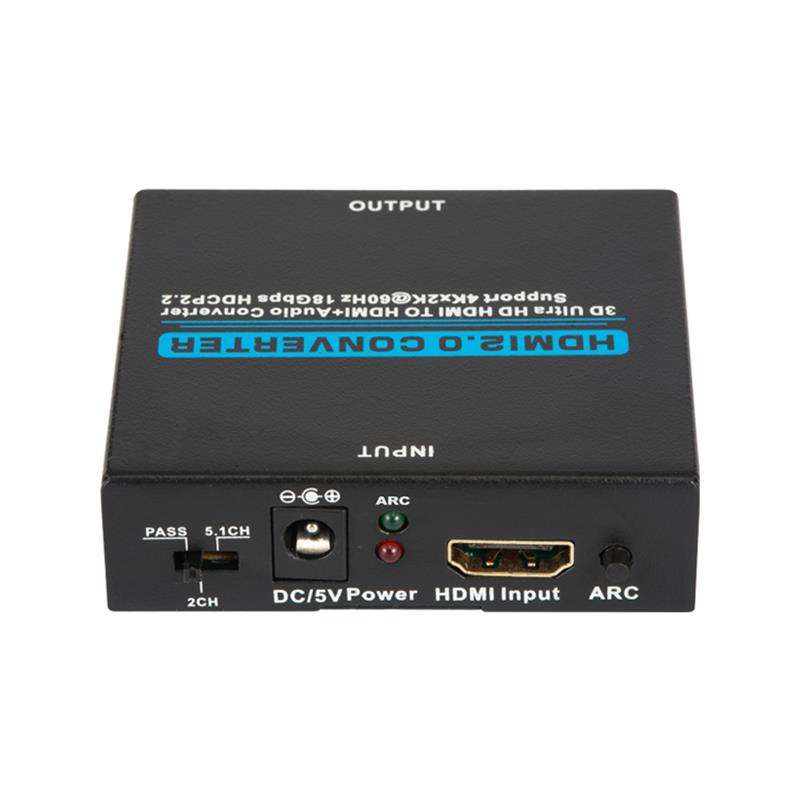

Uno.Entrada: HDMI x 1 (Puerto HDMI / MHL 1 de apoyo a la MHL).

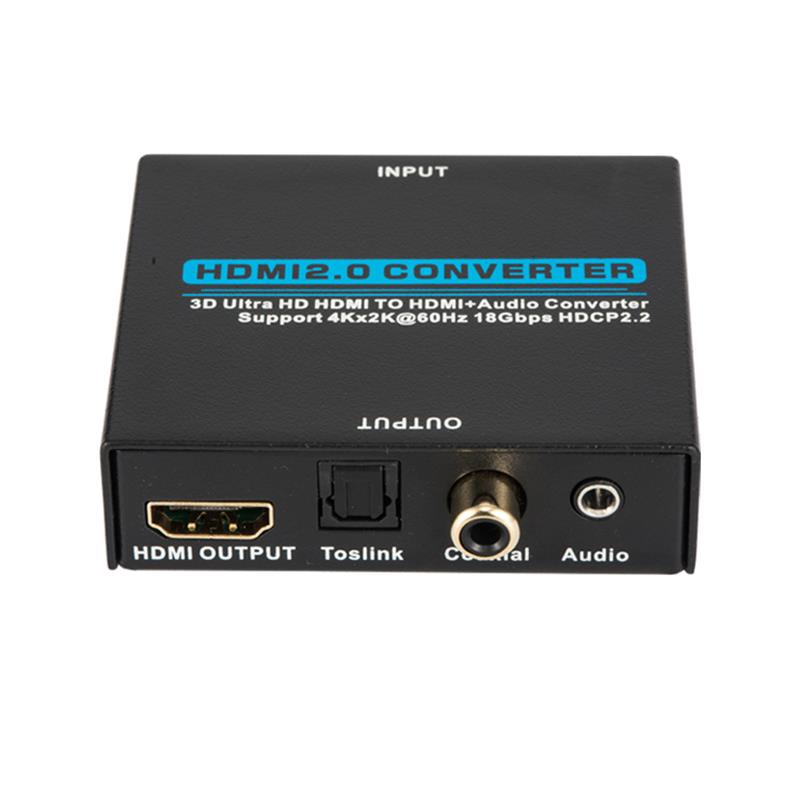

Dos.Salida: HDMI x 1, tolslink / spdif x 1, audio x 1.

Tres.Conforme a hdmi2.0, hdcp2.2 y DVI 1.0;

Cuatro.Soporte de vídeo de hasta 4 k2k @ 30hz, 24 RGB / yccr

    4: 4: 4 / yccr4: 4: 4, 60 Hz hasta 4 k2k, 12 yccr4: 4: 4;

Cinco.Soporta 12 bits de color oscuro por canal, hasta 36 bits de todos los canales.

Seis.Velocidad de reloj de 3,0 Gbps TMD / 600 MHz pixels por canal, máxima

  La TMDS tiene un tráfico total de 18 Gbps.

Número 7.Soporte de audio no comprimido, como el lpm.

Apoya el sonido comprimido de DTS digital, Dolby Digital, DTS - HD, etc.;

    Y Dubie es muy alta.

Apoyo a la comunicación directa HDMI.

Apoyo a un circuito digital de salida de HDMI de hasta 7,1ch.

Apoyar un sonido de cierre digital de salida de toslink de hasta 5,1ch.

Apoyo máximo a un estéreo analógico acústico de 2,0 en salida estética.

Apoyo al audio estándar, el audio del DSD y el audio del HD (HBR).

Apoyo a la ARC (canal de retorno de audio).

3.0 anexos de embalaje

Extractores de audio HDMI / MHL - 1

Manual del usuario - 1

Fuentes de energía - 1

4.0 aplicaciones

Cambia la señal HDMI del equipo de origen (por ejemplo, DVD, receptores de satélites, cajas de techo, cámaras de vídeo DV, receptores A / V y otros equipos de apoyo a HDMI) a equipo de visualización de alta resolución (por ejemplo, pantallas de placas HDTV y HDMI).

5.0 principios de funcionamiento

Uno.Conexión de la fuente HD al puerto de entrada de HDMI por CABLE HDMI.

Dos.Utilizar CABLE HDMI para conectar monitores de alta resolución al puerto de salida HDMI.

Tres.Para conexiones de audio, seleccione una de las siguientes opciones

  Para utilizar el acceso directo HDMI, utilice las etapas 2 a   Conecte el receptor de audio al puerto de salida HDMI.Su audio.   El receptor debe enviar la señal de vídeo a un monitor de alta resolución.

  B. Para utilizar tollink, utilice el cable de tolslink para conectarse con el equipo de audio. (Nota: tolslink no apoya a Dolby Digital Plus.Vístete.   Marque la salida de audio de la fuente de entrada como otra opción si es necesario.

  C. transmisión de audio estéreo por cable coaxial   Equipamiento.

Cuatro.Conecte el adaptador de energía.

Cinco.Nota: Si utiliza cable de conexión, por favor asegure la protección del caucho   Antes de la conexión, la tapa se ha quitado de ambos extremos.   Su equipo.

6.0 parámetros técnicos detallados

Resolución HDMI Muy alta   3D 4kx2k @ 50 / 60Hz (máximo)

Fuente   Conector de Puerto 36.   Color oscuro. Todos los canales más grandes.

Audio   Exportación Interfaz HDMI   Por: Hasta 7,1 horas. Spdif salida de hasta 5,1 ch; Salida de audio en estéreo de 3,5 mm.

Max   Anchura de banda por canal 600 megahercios.

La frecuencia máxima de onda de cada Monitor 18 libras.

Entrada / salida   Señal TMDS. 0,5 - 1,5 voltios.   P - P (ttl)

Entrada / salida   Señal DDC Cinco.   P - P (ttl)

Entrada   Distancia del cable Inferior a 50 m / 15 m   Velocidad flash HDMI / Cable de 1.080 a 24 Hz

Salida   Distancia del cable Inferior a 50 m / 15 m   Velocidad flash HDMI / Cable de 1.080 a 24 Hz

Operación   Intervalo de temperatura 5° F a   131 grados Fahrenheit / 15 grados Celsius / 55 grados Celsius

Operación   Ámbito de humedad 5%   90% humedad relativa (sin condensación)

Tamaño (largo x ancho x alto) 60 y 120; 70 x 20. (MM)

Peso: 130 gramos.

Poder   Consumo (máximo) - - La una y cinco   VAT

Operación   Temperatura: 0°C a   70 grados Celsius

Trabajo   Electricidad Flujo directo

Poder   Adaptador Tipo 5v 1a

7.0 instalación y medidas preventivas

Para evitar los electrochoques, los daños al producto y su seguridad, tenga en cuenta lo siguiente:

Uno Por favor, inserte o saque lentamente el cable de señalización, sin insertarlo, sacarlo o...

  Sacúdelos.

Que el equipo no se coloque en un entorno soleado, lluvioso o húmedo, o

  No hay ventilación.

No se colocarán líquidos en el equipo.

Que el equipo no se coloque cerca de fuentes térmicas, como incendios, electricidad u otras

  Amplificador de calor.

V Aparte de eso, no inserten metales u otros objetos en el dispositivo.

    Conecte el cable al puerto.

Vi No desmantelen el equipo por sí mismos.

  Profesional de mantenimiento.
