Gracias por comprar nuestros productos.Para garantizar la seguridad del producto y años de funcionamiento sin fallos, lea cuidadosamente las instrucciones antes de usar el producto.

1.0 descripción

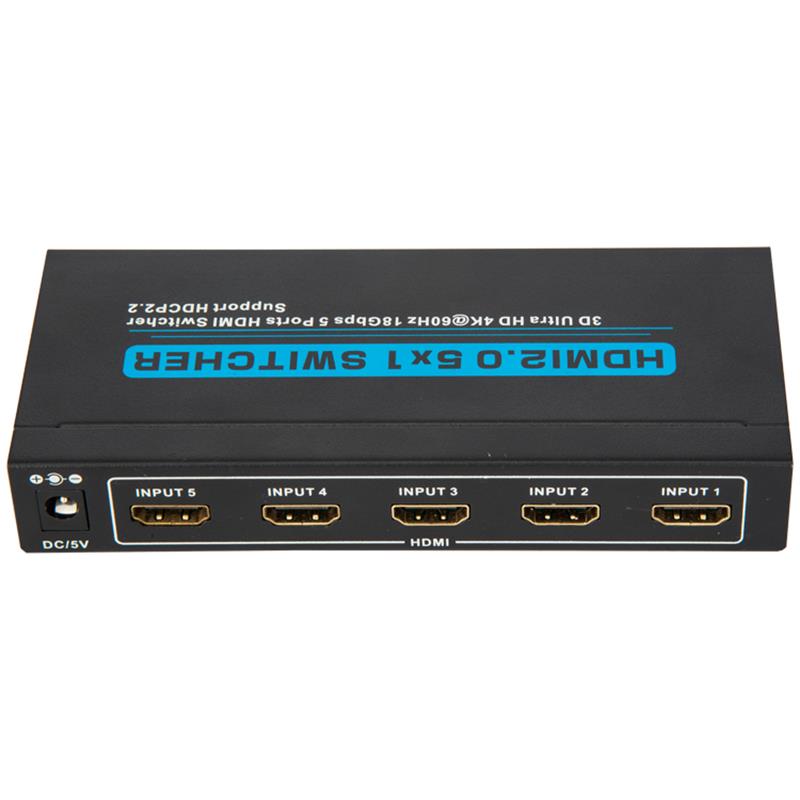

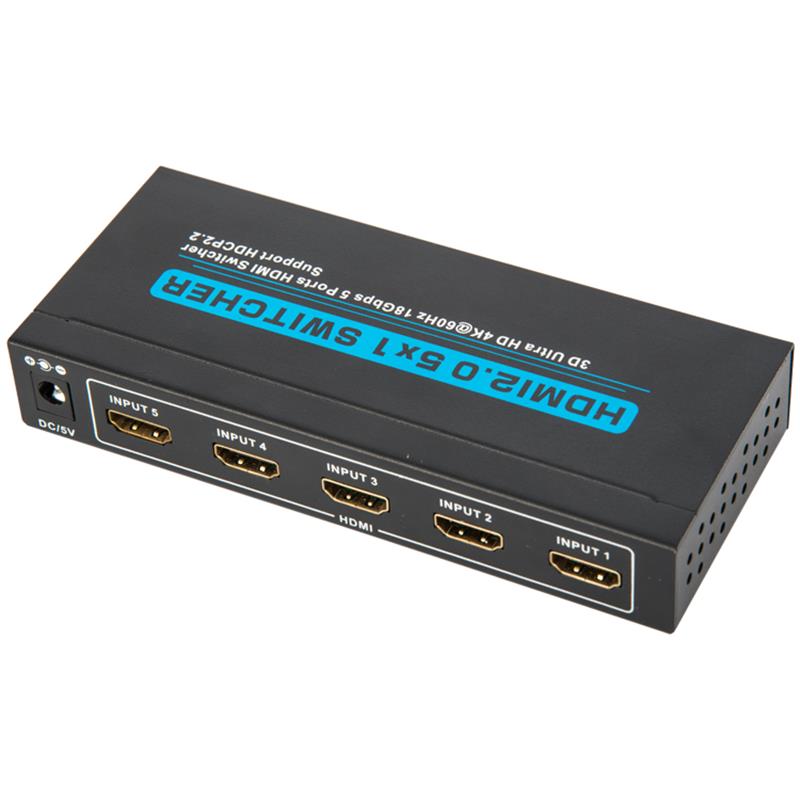

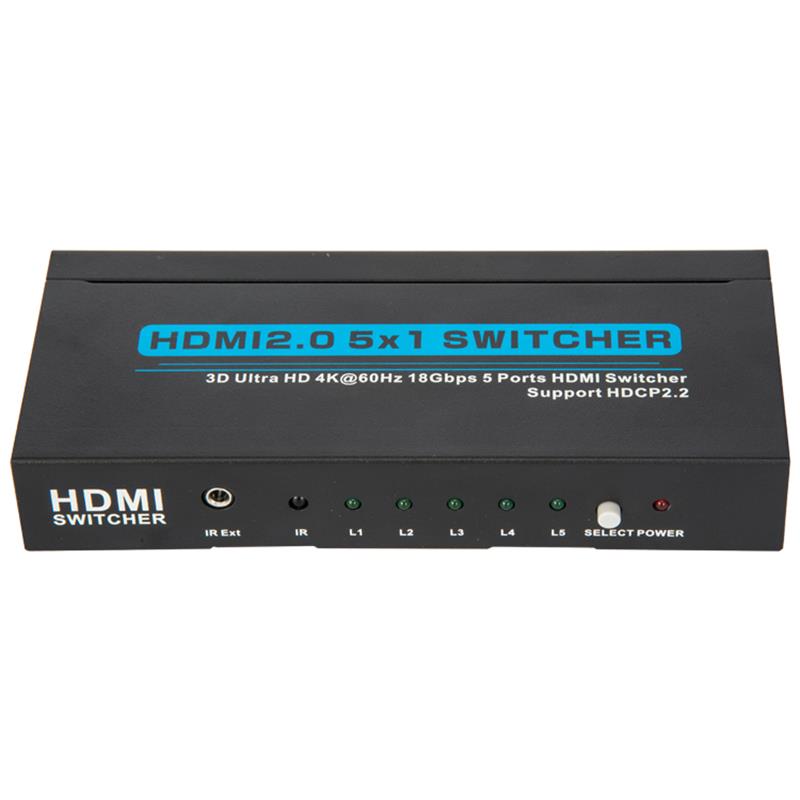

La HDMI es un producto que puede utilizar botones manuales para cambiar varios conjuntos de señales HDMI a un dispositivo de visualización de alta resolución (por ejemplo, HDTV).Con ello se evitaría el contacto frecuente con los cables.Puede optimizar su sistema de cine familiar para obtener los mejores resultados.

2.0 funciones

Uno   Para apoyar la transmisión simultánea de cuatro corrientes de vídeo

      La señal de vídeo puede transmitirse a la misma pantalla;

Dos.Cuando la señal aparezca en el puerto, la conmutación se realizará automáticamente por sí misma;

Tres.Conforme a hdmi2.0, hdcp2.2 y DVI 1.0;

Cuatro.Soporte de vídeo de hasta 4 k2k @ 60Hz, 24 RGB / yccr

    4: 4: 4 / yccr4: 4: 4, 60 Hz hasta 4 k2k, 12 yccr4: 4: 4;

Cinco.Apoyo a formatos de vídeo secuenciales de cuadros 3D de hasta 1080p @ 60;

Seis.Apoyo al formato de vídeo del modelo visa de alta resolución, máximo apoyo qsxga @ 60Hz;

Siete.Apoyo al audio principal lpcm.1 CH, Dobby HD y DTS - HD;

Ocho.Apoyo al control de botones infrarrojos y panel

Nueve.Compatibilidad con el DVI mediante el uso de adaptadores HDMI a DVI;

Ampliación de la distancia de transmisión y mejora de la señal de transmisión;

Diseño de carcasas metálicas, blindaje integral, sin interferencia de señales;

Fuentes de energía eléctrica (véanse los parámetros técnicos).

3.0 anexos de embalaje

Al abrir el megáfono por primera vez, compruebe si contiene los siguientes elementos:

HDMI 4 x 1

5 V adaptadores de corriente continua - 1

Control a distancia

Receptor infrarrojo, extensión de cable.

Manual del usuario

Iv Parámetros técnicos detallados

Puerto de entrada de origen HDMI 5

Dispositivo de visualización puerto de salida

Conector de Puerto fuente 19 HDMI

Dispositivo de visualización conector de terminal

Cumplir los requisitos de la DCP

Alcance del enlace único ---------------------------------------------------------------------------

Introducir señal de vídeo

Introduzca la señal DDC - 5 V P - P (ttl)

Color oscuro... 48.

Hdmi2.0

Ancho de banda - hasta 600 MHz

Velocidad de señal: hasta 18 Gbps

Introduzca longitud del cable ≤ PS4 ≤ 5m; DVD azul ≤ 5m

Longitud del cable de salida

Cable Standard - 28fla hdmi2.0

Intervalo vertical de frecuencias

Consumo de energía (máximo) 4,5 W

Temperatura de funcionamiento - 0°C - 70°C

Tensión de trabajo 5 V.

Adaptador de energía - 5v - 1a

Peso neto: 039kg

Dimensiones: largo * ancho * alto (MM) - - - 150 x 64 x 25

5.0 aplicaciones

Cambia la señal HDMI del equipo de origen (por ejemplo, DVD, receptores de satélites, cajas de techo, cámaras de vídeo DV, receptores A / V y otros equipos de apoyo a HDMI) a equipo de visualización de alta resolución (por ejemplo, pantallas de placas HDTV y HDMI).

5.1 conexión del equipo de visualización de alta resolución (por ejemplo, HDTV) a la conmutadora HDMI   Puerto de salida

5.2 conexión de equipo de fuente como DVD y PS4 al dispositivo de entrada del interruptor HDMI   Puerto.

5.3 una vez que se hayan completado todas las conexiones y se hayan electrificado, podrá seleccionar la información que desee ver o escuchar

Nota: cuando el interruptor HDMI funcione, asegúrese de que el equipo de origen y de visualización esté bien conectado con el cable.Para que el puerto funcione, primero hay que conectar el interruptor y el dispositivo.

6.0 instalación y precauciones

Para evitar los electrochoques, los daños al producto y su seguridad, tenga en cuenta lo siguiente:

Por favor, enchufe o desconecte lentamente la línea de señal y no la conecte, desconecte ni desconecte con frecuencia.

Que el equipo no se coloque en un entorno soleado, lluvioso o húmedo, o   No hay ventilación.

No se colocarán líquidos en el equipo.

Que el equipo no se coloque cerca de fuentes térmicas, como incendios, electricidad u otras   Amplificador de calor.

Además:   Conecte el cable al puerto.

El equipo no podrá ser desmontado por sí solo:   Profesional de mantenimiento.
