1.0 descripción

La HDMI es un producto que puede utilizar botones manuales para cambiar varios conjuntos de señales HDMI a un dispositivo de visualización de alta resolución (por ejemplo, HDTV).Con ello se evitaría el contacto frecuente con los cables.Puede optimizar su sistema de cine familiar para obtener los mejores resultados.

2.0 funciones

Uno.Cuando hay una señal en el puerto, la conmutación se hace automáticamente por sí misma.

Dos.Apoyo al acuerdo hdcp para equipo de fuente y alta resolución   Equipo de visualización con terminales o números HDMI, como DVD y HDTV   Puerto y de conformidad con el acuerdo hdcp.

Tres.Apoyo a la alta resolución, que comprende 480i / P, 576 P, 720i / P, 1080i / P.

Cuatro.Apoyo HDMI 1.3

Cinco.Ampliar la distancia de transmisión y mejorar la transmisión.

Seis.Compatible con el DVI mediante el uso de adaptadores HDMI a DVI.

Siete.O () o

Ocho.La señal de entrada múltiple puede conectarse fácilmente a una señal HDTV para su visualización.

Nueve.Ahorra espacio.Permitir que múltiples fuentes utilicen un dispositivo de visualización de alta resolución   Mientras tanto.

Diseño de carcasas metálicas, blindaje integral, sin interferencia de señales.

Puerto de entrada elegido manualmente.

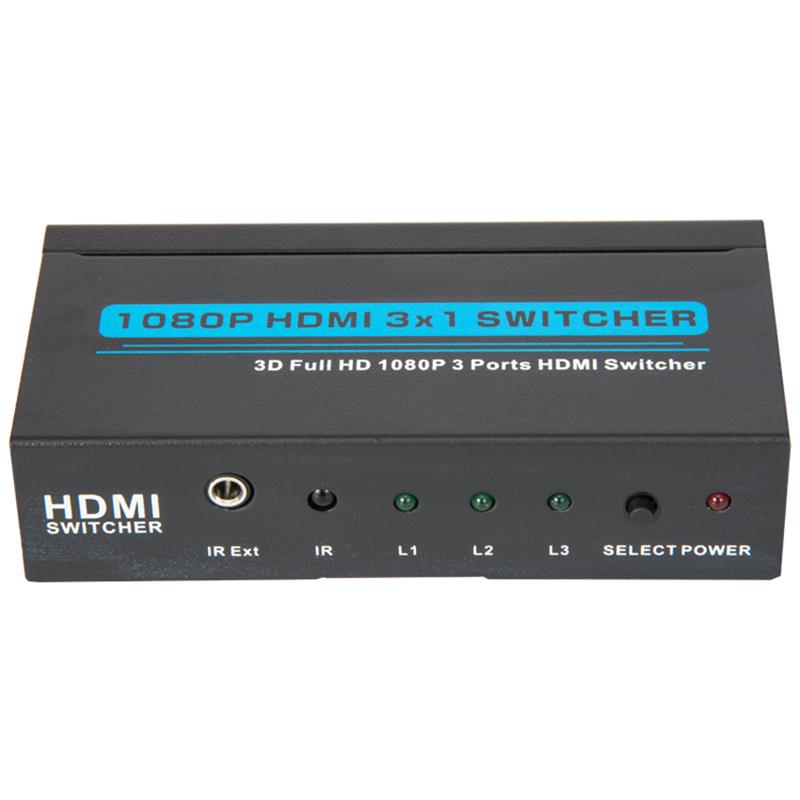

LED indica la señal y el modo de alimentación.

Fuentes de energía (véase parámetros técnicos)

3.0 anexos de embalaje

Al abrir el megáfono por primera vez, compruebe si contiene los siguientes elementos:

Intercambiador HDMI 3X1 - 1

5 V adaptadores de corriente continua - 1

Control a distancia

Receptor infrarrojo, extensión de cable.

Manual del usuario

4.0 parámetros técnicos detallados

Productos: Interruptor 3X1 HDMI

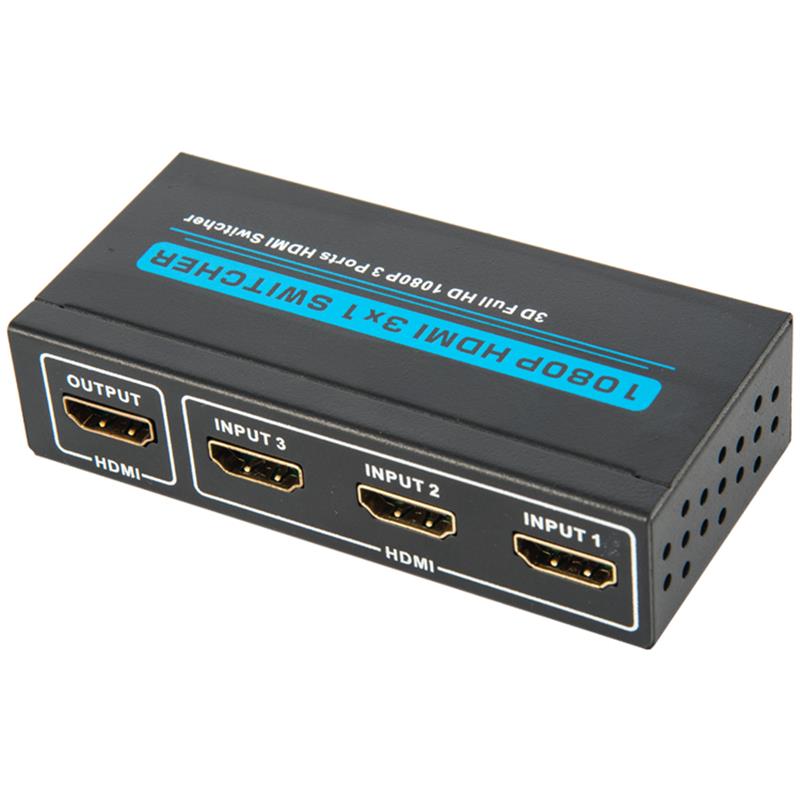

Entrada de origen HDMI   Puerto: Iii

Dispositivo de visualización   Puerto de salida Uno.

Puerto fuente   Conector: Diecinueve inyecciones HDMI (tipo a)

Dispositivo de visualización   Conector Diecinueve inyecciones HDMI (tipo a)

Hdcp compatibilidad Sí

Fuente   Opciones de equipo Botón infrarrojo   Control remoto

Introducir señal de vídeo 0,5 - 1,0 v P - P

Introduzca la señal DDC. 5 VNUb P - P (ttl)

Color oscuro 36.

Alcance del enlace único 1.920 ~ 1.200

Versión HDMI Norma HDMI 1.3

Anchura de banda Hasta 225mhz.

Velocidad de la señal Hasta 10.2 Gbps.

Longitud de entrada   Cable. No más de 10 metros.

Longitud   Cable de salida No más de 10 metros.

Cable Standard Código norteamericano HDMI 1.3

Frecuencia vertical   Ámbito: 60 Hertz.

Poder   Consumo (máximo) - - 1.5 W

Operación   Temperatura: Cero a 70 grados centígrados.

Tensión de trabajo Flujo directo

Adaptador de energía Tipo 5 V - 1a.

Peso neto (kg) 0,13 puntos.

Dimensiones: largo x ancho x alto (MM) - por ejemplo - 100 x 48 x 25
