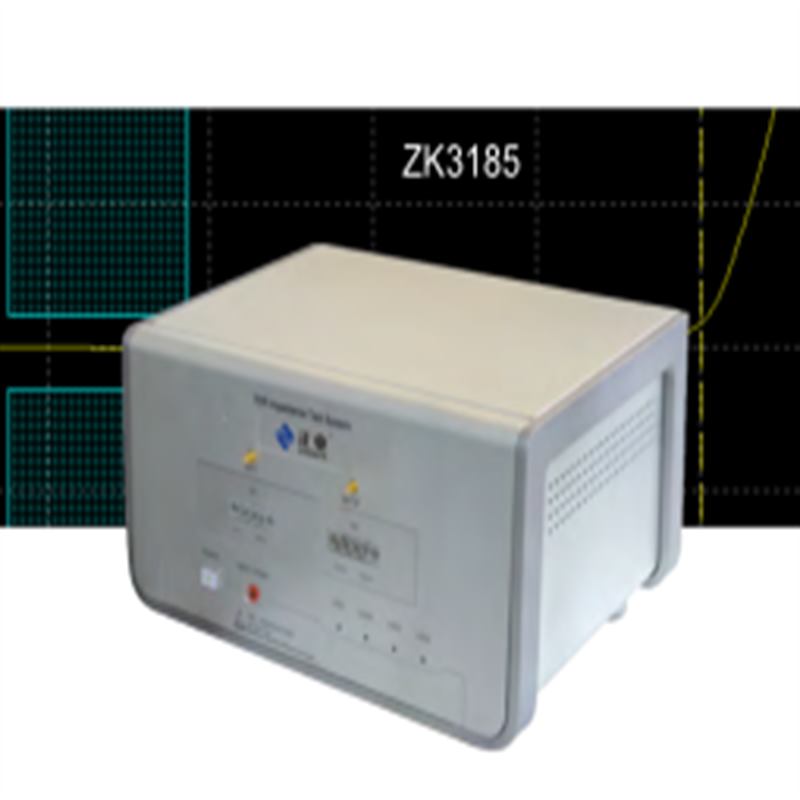

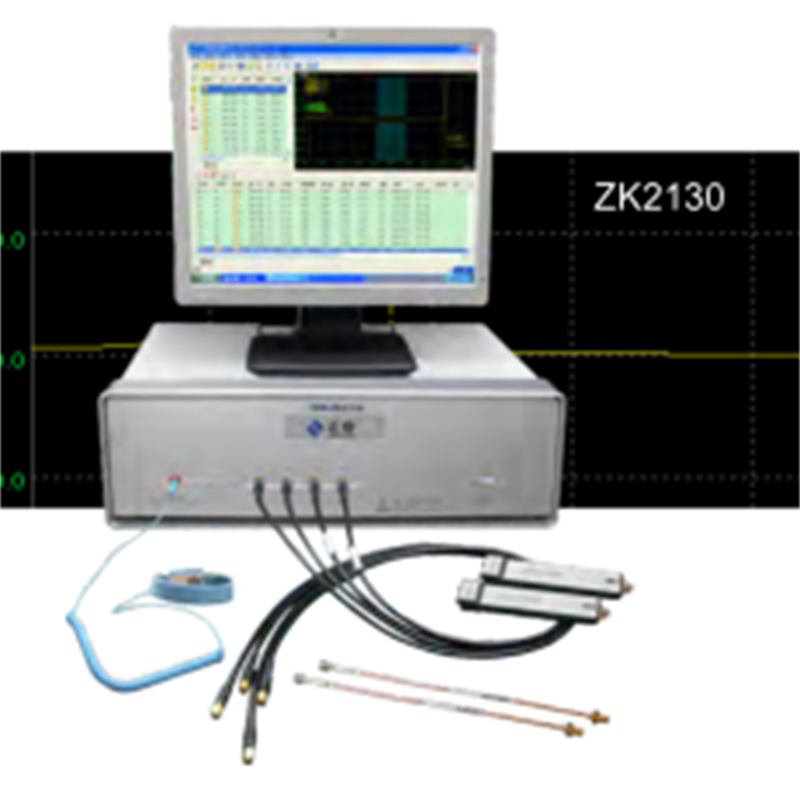

tarjeta de circuito impreso   Instrumento de prueba de impedancia TDR (ZK2130 / ZK3185)

USO

El instrumento se utiliza para probar la impedancia y los parámetros S de las placas de circuitos de alta frecuencia, lo que proporciona una solución estándar y económica rápida, precisa para los fabricantes de PCB. También es aplicable para pruebas de impedancia de alambres y cables.

CARACTERISTICAS

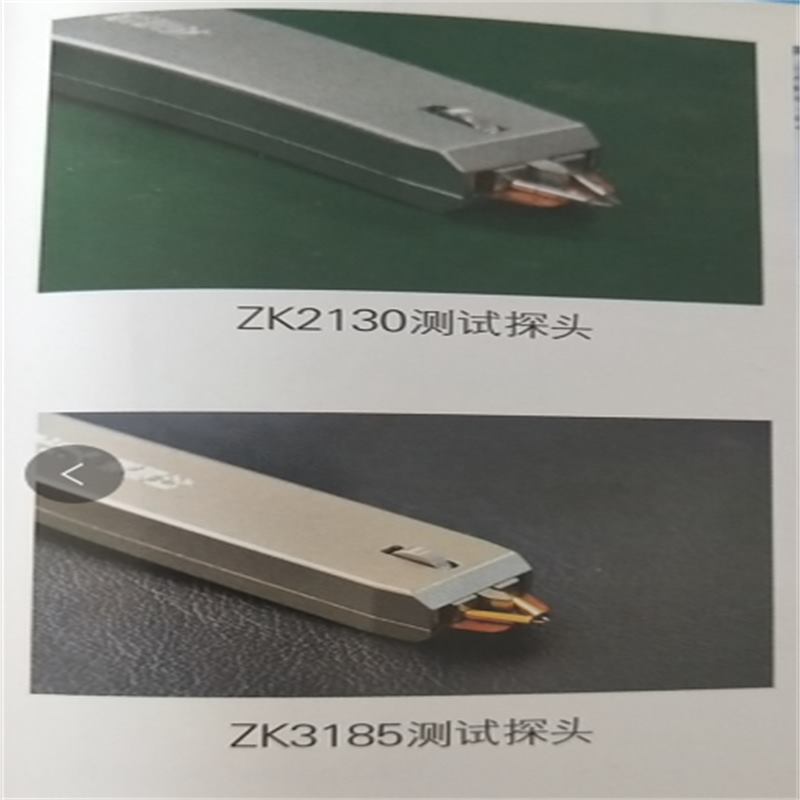

1) Precisión: Adopción de sondas de alta precisión, interruptor coaxial de alta frecuencia y reflexión en el dominio del tiempo, muestreo síncrono de alta resolución y técnicas de calibración multipunto.

2) Eficiente: procedimiento de prueba integrado, operación multitarea con un solo botón.

3) Especialidades: muestra análisis de forma de onda de prueba, análisis de datos estadísticos, registra automáticamente datos de prueba, genera automáticamente informe de prueba e impresión, calibración abierta.

PARÁMETRO TÉCNICO

ÍT                                                 ZK2130                                   ZK3185

Precisión de medición                                       ± 1% (50Ω)

Tasa de detección                                                 ≦ 1S / punto

Objetos     Impedancia controlada

                Rango de medicion         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Rango de medición               0.05m ~ 2m                               0.02m ~ 2m

Ancho de banda de onda                                 3GHz                   0.1GH ~ 8.5GH

Prueba de pérdida                                                 / /                         Medición de parámetros S

Gama dinámica                                       / /                       Rendimiento real del artículo probado medible: > 100dB
