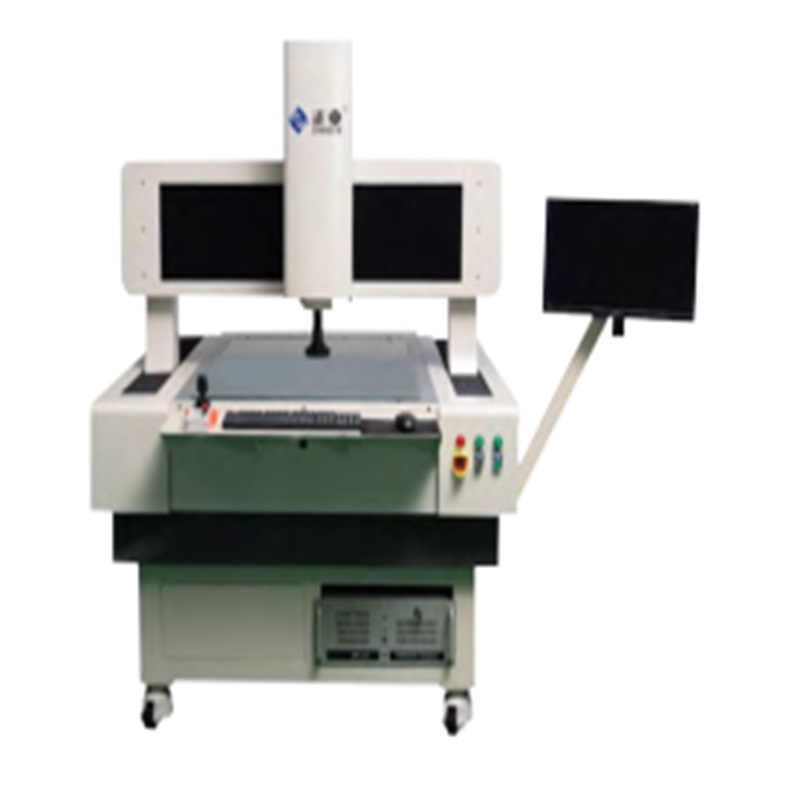

tarjeta de circuito impreso   Máquina de medir coordinada

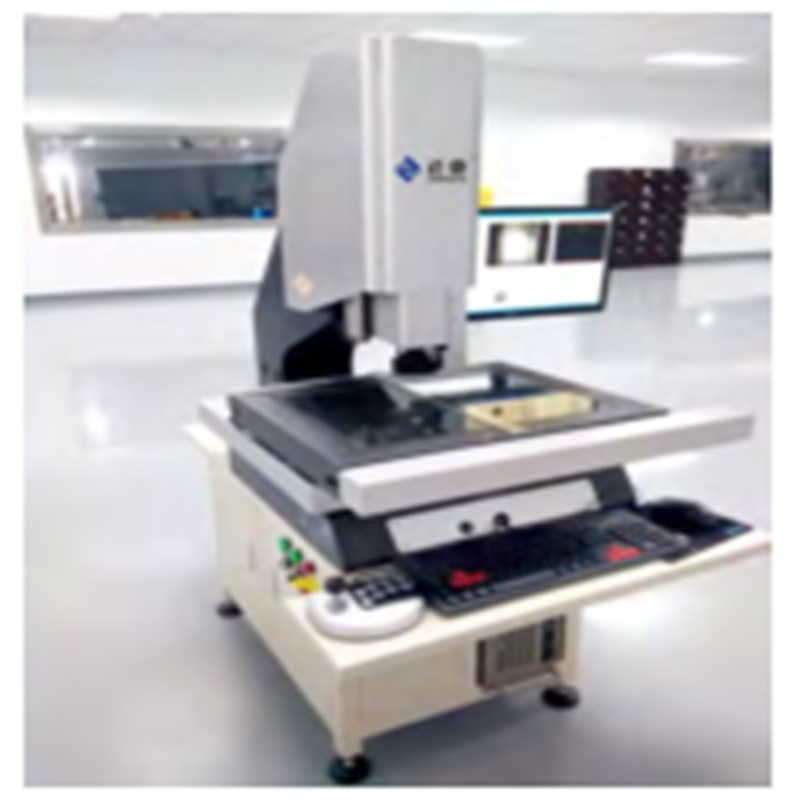

Instrumento de medición de video tipo automático / manual

EC11-4030 / 5040

USO

La medición bidimensional incluye: puntos, líneas, círculos, rectángulos, ángulo, contorno, forma, forma de superficie y otros elementos geométricos. Una sonda de medición tridimensional es opcional.

PARÁMETRO TÉCNICO

ÍT                                           6050A                     8060A                   120100A               220180A

X.Y.Z Stroke   (mm)                 600 × 500 × 200         800 × 600 × 200         1200 × 1000 × 200       2200 × 1800 × 200

Tamaño del cargador (mm)                       698 × 665                 896 × 778               1400 × 1100           2300 × 1900

Carga máxima                                                                       30 kg

Materiales base                                                 00 grado granito verde oscuro de Jinan

Objetivo objetivo focal                                                           90mm

Lente objetiva                                                                   0.7 ~ 5X

Total máximo   Aumento                                                       25 ~ 180

Solución de rejilla                                                               ≦ 0.001mm

Precisión lineal                             E2 ≦ ± (2.5 + L / 200) μm                                   E2 ≦ ± (3 + L / 150) μm

Repita la precisión                                                               ≦ ± 3μm

Máquina total                   1850 × 1960 × 1800       1950 × 2060 × 1800     2500 × 1800 × 1800   3500 × 3000 × 1900

Tamaño (L × W × H) (mm)

Máquina total   Peso             1800KG                   2000kg                 3800 kg                 7500KG

Software de medición                                     MEDIDA ASIDA VMA 3.00.01

Formato de salida de datos               DXF, WORD, EXCEL, etc .; puede personalizar el formato de salida

OS                                                                                 Windows 7

Requisito de PC                                                             IPC-610H

Poder                                                                       220V / 50Hz / 10A

Ambiente de trabajo                   Temperatura: 20 ° C ± 3 ° C ; Variación de temperatura: < 2 ° C /hora;

                                          Humedad: 30 ~ 80%; Vibración < 0.002g, < 15Hz.

Observación                               1)   El instrumento de medición de video automático Longmen está diseñado para mediciones de gran tamaño, su medición máxima

                                                el rango puede alcanzar 2500 × 2000 mm, puede personalizar diferentes tipos de acuerdo con las necesidades prácticas de medición.

2. Puede personalizar microscopios de herramientas de plataforma grande equipados con lentes metalográficas NIKON, OLYMPUS.
