Convertidor SD / HD / 3G SDI - 3X1

Fecha de lanzamiento:2020-03-25 09:44

Cinco ventajas de los productos

  • Apoyo a la conmutación de señales de entrada de la vía 3 por el monitor HDI de alta resolución de la vía 1.
  • Apoyo al formato de vídeo del SD - SDI (270 MB / s), HD - SDI (1.485gb / s), 3G - SDI (2.97gb / s).
  • Balances de cables internos, recuperación de relojes y accionar.
  • Apoyo a la resolución de hasta 1920 & 35repas120; 1080 @ 60Hz.
  • Apoyo a la distancia de entrada y salida de la señal del SD hasta un máximo de 300 metros, la señal HD hasta un máximo de 200 metros y la señal 3G hasta un máximo de 100 metros.

detalles del producto

1.0 Introducción

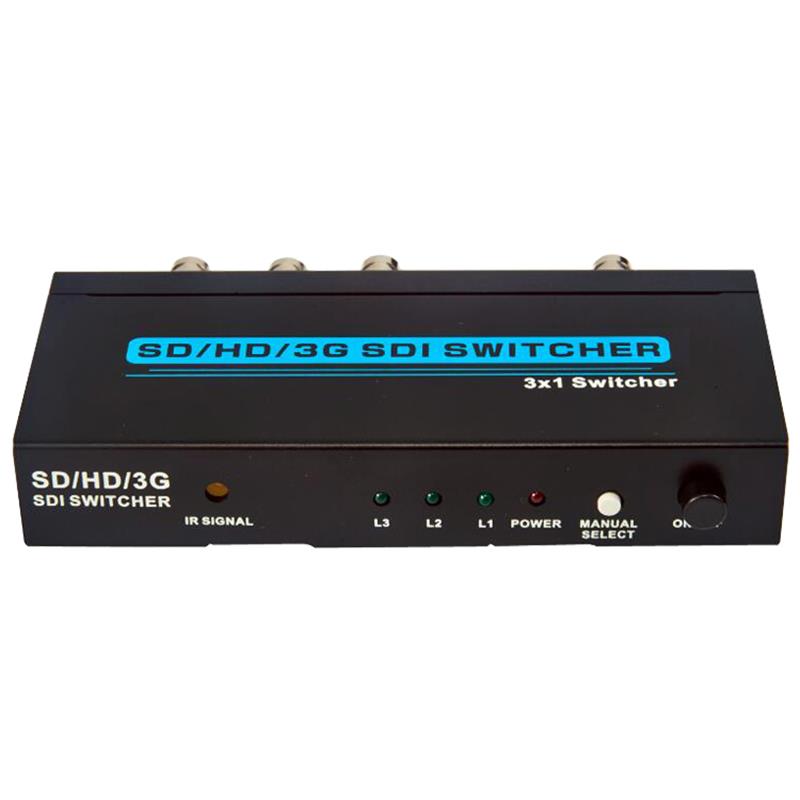

Se trata de un transductor de señales SDI que puede transferir más grupos de señales SDI a un monitor de alta resolución de SDI mediante botones manuales o un control remoto.La identificación automática y la compatibilidad de las señales SDI en todos los formatos del SD - SDI, HD - SDI y 3G - SDI son inherentes a este producto.Ancho de banda de 2.97gbps, soporte de transmisión no destructiva a larga distancia.



2.0 funciones

Uno.         Apoyo a tres interruptores de entrada de la SDI a un monitor de HD.

Dos.         Apoyo al formato de vídeo del SD - SDI (270 MB / s), HD - SDI (1.485gb / s), 3G - SDI (2.97gb / s).

Tres.         Balances de cables internos, relojes recuperados y accionados.

Cuatro.         Apoyo a la resolución de hasta 1920 & 35repas 120; 1080 @ 60Hz.

Cinco.         Apoyo a la distancia de entrada y salida de la señal SD hasta un máximo de 300 m, la señal HD hasta un máximo de 200 m y la señal 3G hasta un máximo de 100 m.

Seis.         Apoya la entrada de 5 - 12 V de voltaje ancho.



3,0 paquetes

Antes de intentar utilizar la máquina, compruebe que el embalaje / envase contiene los siguientes artículos:

1) conmutador de 3X1 SDI - 1

2) adaptadores de corriente continua 5v - 1a

3) Manual de operaciones 1



4.0 normas

Banda de frecuencias

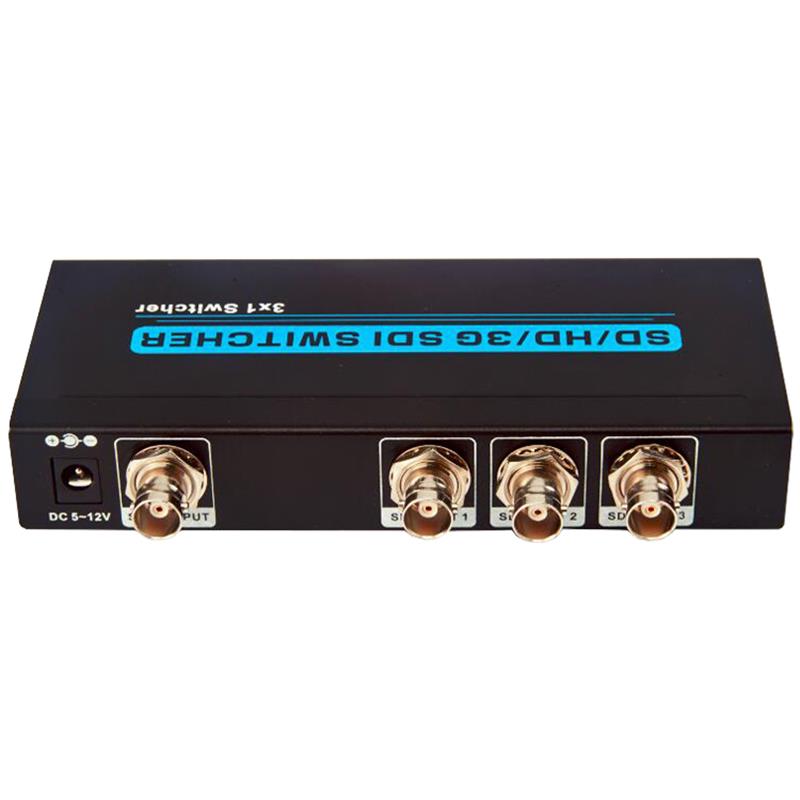

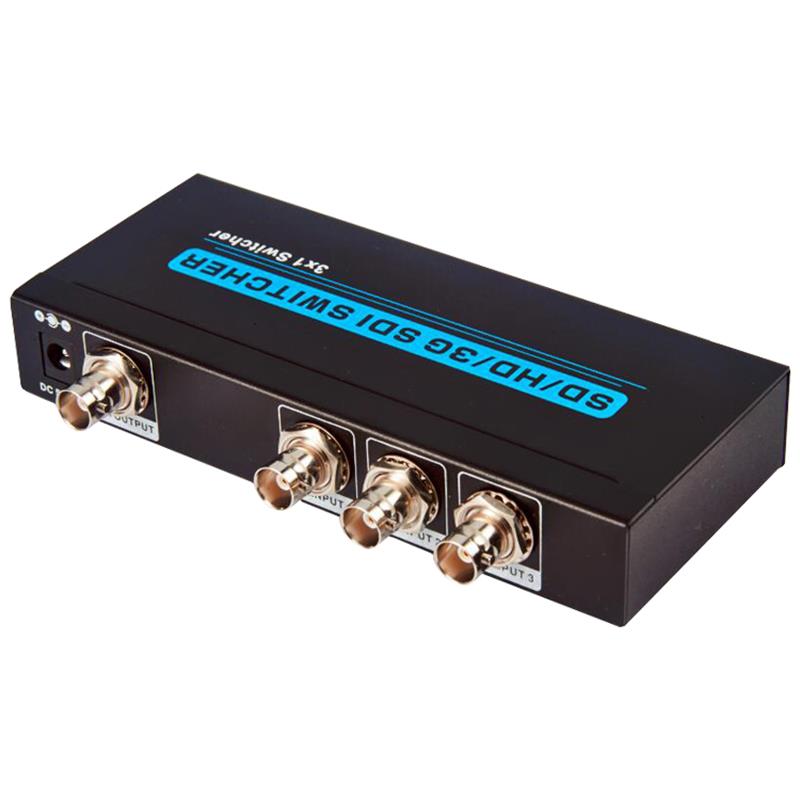

Puerto de entrada del intercambiador de datos SDI - tres puertos de entrada de rosca interna del BNC

Puerto de salida del conmutador de intercambio SDI - un puerto de salida de rosca interior del BNC

Equipo eléctrico DC - 5 V - 1a

ESD modelo de protección humana - ± 8 kV (descarga de gases)

    ± 4 kV (descarga por contacto)

Tamaño (MM) 150 (largo) x 65 (ancho) x 25 (alto)

Peso: 350 G

Temperatura de funcionamiento: 0°C ~ 40°C / 32°f ~ 104°f

Temperatura de almacenamiento - 20°C ~ 60°C / - 4°f ~ 140°f

Humedad relativa: 20 - 90% RH (sin condensación)

Consumo de energía (máximo) 2,5w
