1.0 Introducción

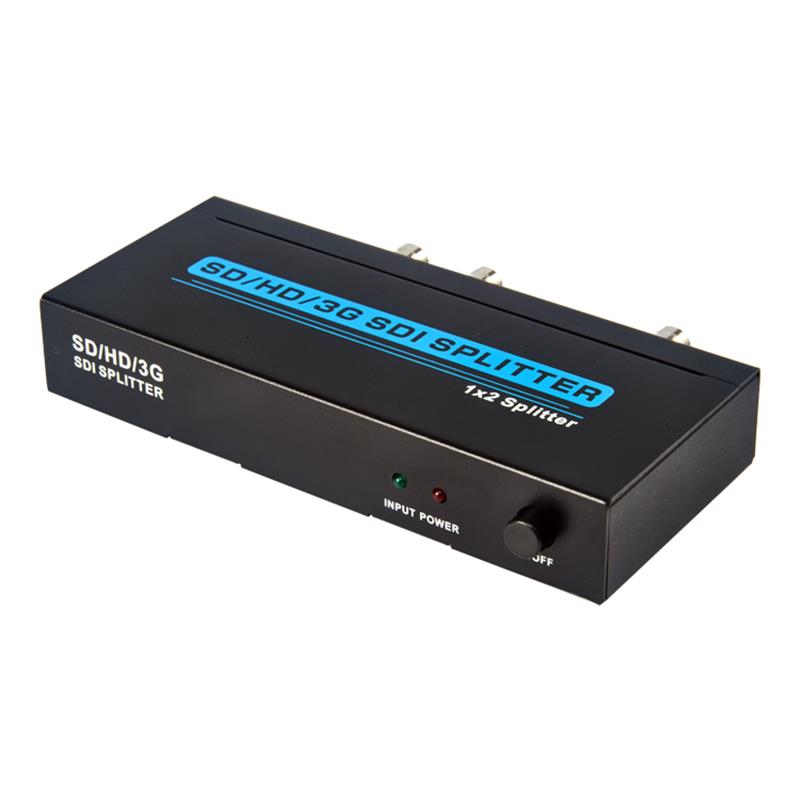

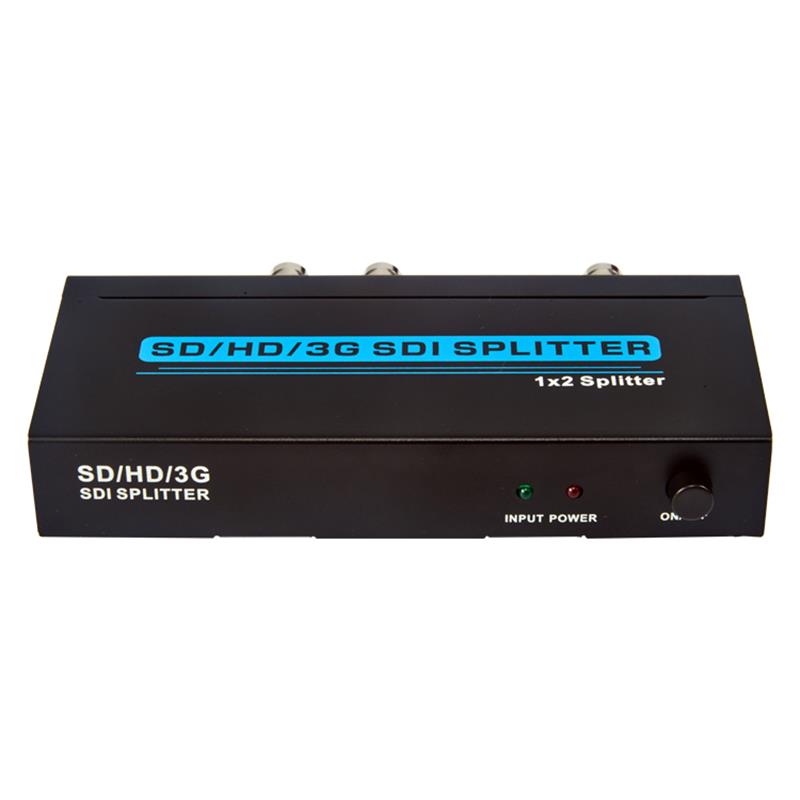

1 x 2 la distribución de los distribuidores de SDI permite que una fuente de vídeo de SDI, HD - SDI o 3G - SDI muestre dos SDI / HD - SDI / 3G - SDI simultáneamente.La identificación automática y la compatibilidad de las señales SDI en todos los formatos del SD - SDI, HD - SDI y 3G - SDI son inherentes a este producto.Ancho de banda de 2.97gbps, soporte de transmisión no destructiva a larga distancia.

2.0 funciones

Uno.         1 SDI   Entrada   Señal   Escisión   A dos.   SDI Corporation   Hundimiento   Equipamiento.

Dos.         Apoyo al formato de vídeo del SD - SDI (270 MB / s), HD - SDI (1.485gb / s), 3G - SDI (2.97gb / s).

Tres.         Balances de cables internos, relojes recuperados y accionados.

Cuatro.         Apoyo a la resolución de hasta 1920 & 35repas 120; 1080 @ 60Hz.

Cinco.         Apoyo a la distancia de entrada y salida de la señal SD hasta un máximo de 300 m, la señal HD hasta un máximo de 200 m y la señal 3G hasta un máximo de 100 m.

Seis.         Apoya la entrada de 5 - 12 V de voltaje ancho.

3,0 paquetes

Antes de intentar utilizar la máquina, compruebe que el embalaje / envase contiene los siguientes artículos:

1) separador de la SDI - 1

2) 5 adaptadores de energía de corriente continua - 1

3) Manual de operaciones 1

4.0 normas

Banda de frecuencias

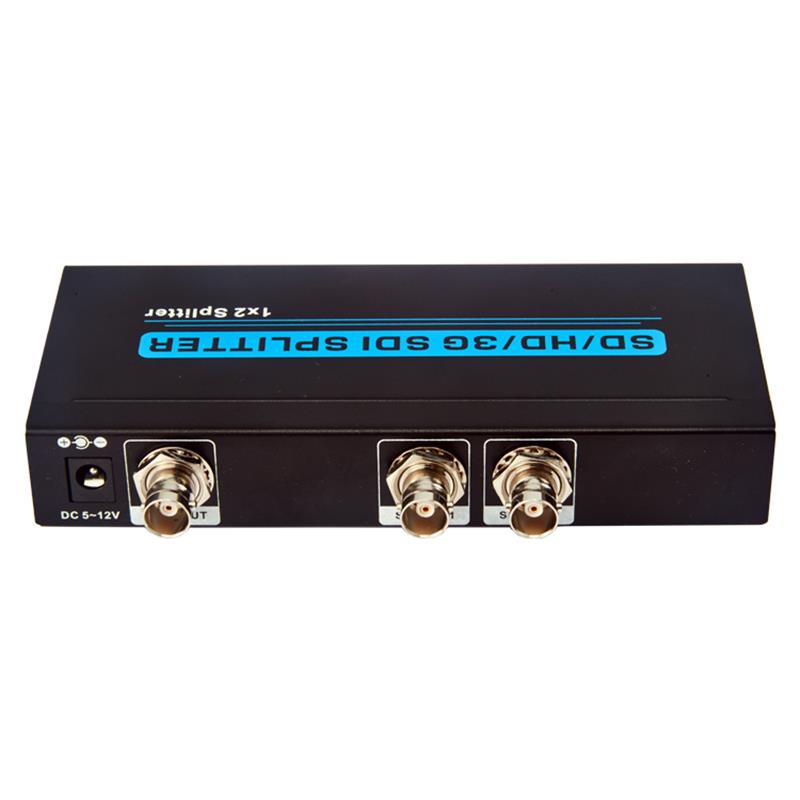

Puerto de entrada del separador SDI 1 - X - BNC

Terminal de salida del separador SDI - 2 terminal de salida negativa del BNC

Equipo eléctrico DC - 5 V - 1a

ESD modelo de protección humana - ± 8 kV (descarga de gases)

    ± 4 kV (descarga por contacto)

Tamaño (MM) - 150 (largo) x 65 (ancho) x 25 (alto)

Peso: 350 G

Temperatura de funcionamiento: 0°C ~ 40°C / 32°f ~ 104°f

Temperatura de almacenamiento - 20°C ~ 60°C / - 4°f ~ 140°f

Humedad relativa: 20 - 90% RH (sin condensación)

Consumo de energía (máximo) 1,5w
