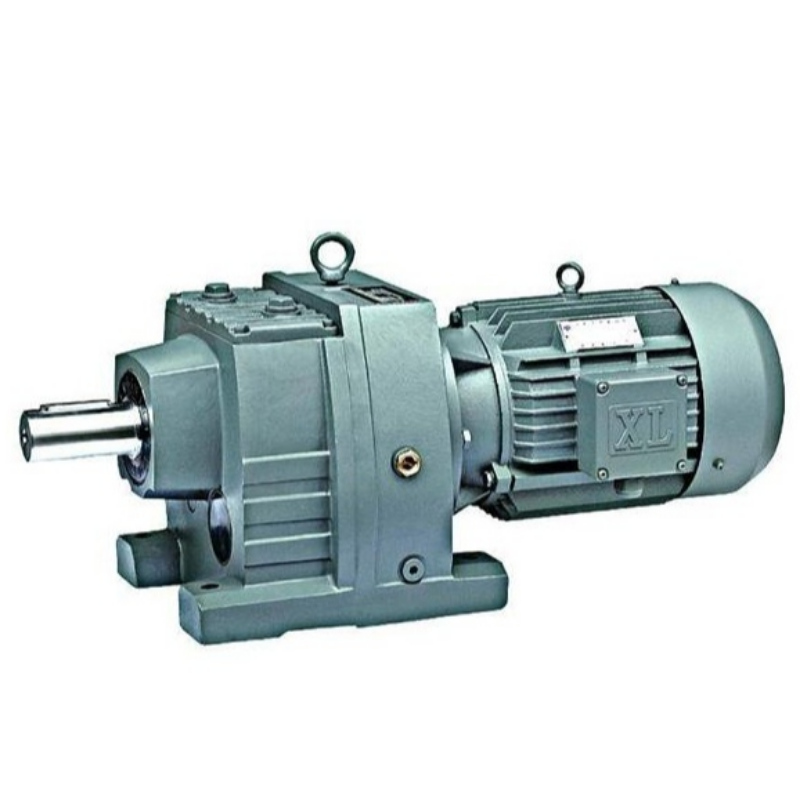

Resumen del producto:

Uno.Los productos se diseñan en series, modulares y adaptables.Esta serie de productos tiene varias combinaciones de motores, ubicaciones de instalación y opciones estructurales, con una relación de transmisión de alta calidad, que satisface las distintas condiciones de trabajo y permite la integración Electromecánica.

Dos.Los frenos de engranaje rígido de la serie R se fabrican de conformidad con los requisitos técnicos internacionales y tienen un alto contenido tecnológico;

Tres.Los frenos dentales rígidos ahorran espacio, son confiables y duraderos, tienen una gran capacidad de carga y pueden alcanzar los 132 kW.

Cuatro.Bajo consumo de energía, alto rendimiento y una reducción de velocidad de más del 95%;

Cinco.Baja vibración, bajo ruido, alta eficiencia energética;

Seis.Los engranajes rígidos rígidos de la serie R utilizan acero forjado de alta calidad, cajas de Acero fundido y superficies de engranaje tratadas con calor de alta frecuencia;

Siete.La combinación de componentes mecánicos garantiza plenamente la calidad de utilización de los productos de los motores de tracción mediante procesos de precisión que garantizan el paralelismo de los ejes y los requisitos de posicionamiento de los cojinetes.

Características:

Uno.Salida de desviación pequeña, estructura compacta, maximización del espacio de contenedores, cajas de dos y tres niveles.

Dos.La estructura de la Caja es rígida y permite aumentar la intensidad del eje y la vida útil de los cojinetes.

Tres.Modo de instalación: instalación de base, instalación de bridas de tamaño, selección de comodidad.

Cuatro.La eficiencia media de la salida por eje sólido es del 96% en la segunda etapa, del 94% en la tercera y del 85% en la combinación R / R.

Cinco.La serie RM, diseñada especialmente para la licuefacción, puede resistir mayores ejes y radiales.


Parámetros técnicos:

Ámbito de las aceleraciones: R básico 3,33 - 289,74, RX 1,3 - 8,65, combinaciones R / R hasta 27001

Intervalo de torsión: R base 85 - 18.000 M, RX 20 - 1680 m

Intervalo de potencia: R base 0,18 - 160 kW, RX 0,18 - 132 kW

Estructura:

R: instalación de pies axiales.

RF: instalación RM de frenos de base: instalación de frenos con cojinetes de ampliación

Rx: instalación de base de nivel 1

Modelo básico:

Tipo de instalación horizontal de base: r17, r27, r37, r47, r57, r67, R77, r87, r97, r107, r137, r147, r167

Tipo de instalación vertical de las bridas: rf17, rf27, rf37, rf47, rf57, rf67, rf77, rf87, rf97, rf107, rf137, rf147, rf167

Tipo de instalación de base horizontal con un solo controlador: rx37, r57, rx67, rx77, rx87, rx97, rx107, rx127, x157

Tipo de instalación de bridas verticales de transmisión de una sola etapa: rxf37, rxf57, rxf67, rxf77, rxf87, rxf97, rxf107, rxf127, rxf157

Dormitorio con inserción en el eje: rs27, rs37, rs47, rs57, rs67, rs77, rs87, rs97, rs107, rs137, rs147, rs167

Instalación horizontal del pie: r37r17, r57r37, r67r37, r77r37, r87r57, r97r57, r107r77, r13777, r147r77, r147r87, r167r97, r167r107

Tipo de instalación de bridas verticales con eje: rfs27, rfs37, rfs47, rfs57, rfs67, rfs77, rfs87, rfs97, rfs107, fs37, fs47, rfs67

Instalación de bridas verticales modulares rf37r17, rf57r37, rf67r37, rf87r57, rf97r57, rf107r77, rf137r77, rf147r77, rf147r87, rf167r97, rf167r107

Tipo de instalación: rxs37, rxs57, rxs67, rxs77, rxs87, rxs97, rx107, rxs127, rx157

Transmisión de una sola etapa con entrada e instalación en el eje vertical Frank xfs 37, rxfs 57, rxfs 67, rxfs 77, rxfs 87, rxfs 97, rxfs07, rxfs27, rxfs57
