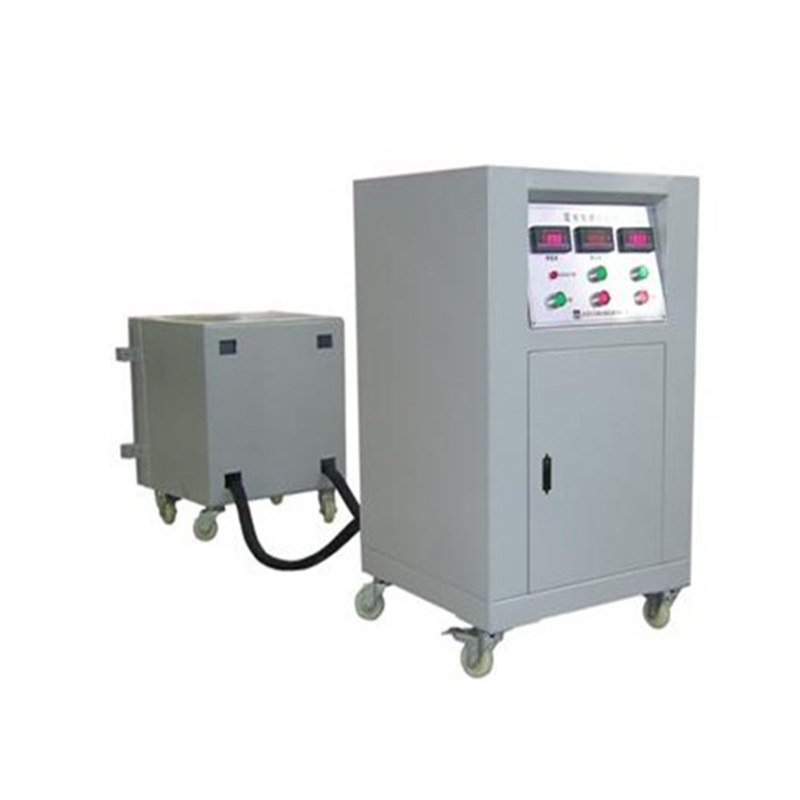

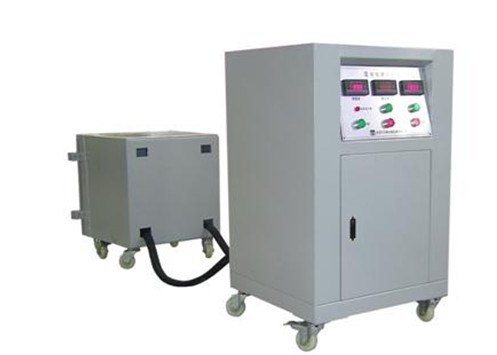

cortaLT-DC05 batería probador de circuito



La descripción del producto

1. Pruebe PROPÓSITO: El dispositivo de cortocircuito de alta corriente de control remoto está diseñado para cumplir con GB \\\\ IEC \\\\ EN \\\\ UN38.3 \\\\ UL y otrasnormas basadas en una variedad de estándares de prueba de cortocircuitos de batería. De acuerdo con los requisitos estándar, el dispositivo corto-circuit debe cumplir con el rango de resistencia interno es mucho menor que 100 mΩ, para obtener la corriente máxima de-circuit requerida por la prueba.

2. Descripción del producto: Esta máquina es un dispositivo de cortocircuito de corriente de alto control remoto, que está diseñado al integrar variasnormas y requisitos de prueba de cortocircuitos de batería. De acuerdo con los requisitos estándar, el dispositivo corto-circuit debe cumplir con el rango de resistencia interno * 100MΩ a continuación, para obtener la corriente máxima de-circuit requerida por la prueba. El diseño del circuito de los dispositivos de cortocircuito también debe ser capaz de soportar el impacto de la alta corriente, por lo que elegiremos el contactor electromagnético de CC de CC de CO de cobre industrial y el terminal y el desvío de cobre interno, incorporado al ventilador de flujo axial de rodamiento de bolas activas para proporcionar eficazmente protección térmica, lo que conducirá a grandes dispositivos de corriente de cortocircuito más seguros, y reducir efectivamente el desperdicio del equipo de prueba, para asegurar la exactitud de los datos de prueba.--



Características

1. Contactor de alta corriente:

(1) Haga y desconecte la tensión de trabajo de CC a 660V para una distancia de larga distancia;

(2) Actualización de trabajo con clasificación 1500A, equipado con la serie Magnetic Sploing Placa mediastínica Cubierta de arco de cerámica Sistema de arco;

(3) El diseño plano de la estructura general, el sistema electromagnético y el sistema de extinción de arco de contacto principal se fijan respectivamente en el chasis de instalación. Utiliza el sistema electromagnético del tipo de latido y la bobina de succión de doble bobinado, en la rotación de los bordes y las esquinas se instalan en el dispositivo de presión del borde. El contacto principal está hecho de cobre rojo. La resistencia de contacto es baja y la velocidad de reacción es rápida.

(4) El contactor es fiable, seguro, con una larga vida útil y fácil mantenimiento.

2. Controlador de control remoto:

(1) Control inalámbrico de larga distancia;

(2) Operación confiable y estable, con funciones de auto-locking y enclavamiento, habilidad anti-interferencia fuerte, larga vida;

3. Voltímetro:

~(1) Voltaje de medición: 0100V para garantizar la precisión de la prueba;

(2) Pantalla Precisión: FS ± 0.2% RDG ± 1digit;

(3) modo de Acción: 2 modo integral doble

4. Amperímetro:

~(1) Voltaje de medición: 0~1500A y 01000A DC dos;

(2) Pantalla Precisión: F. S ± 0.2% RDG ± 1digit;

(3) modo de Acción: 2 modo integral doble

5. Configuración básica:

(1) Toda la batería, el probador de circuito de cortocircuito se compone de un contactor de CC de gran corriente, controlador de control remoto, voltímetro, amperímetro, etc.;

(2) accesoriosnecesarios, accesorios, herramientas especiales, repuestos, etc. parámetros



Technical

1. Parámetros técnicos de cortocircuito de batería:

(1) Vida mecánica: 300,000 veces

(2) Tamaño de la máquina: W600 x D600 x H970mm

/( 3) Voltaje de trabajo: AC 220V 50

60HZ

/~(4) Voltaje de impulso: AC 1KV1.2

50μs (pico) 1min

(5) Respuesta de DC Tiempo: ≤5μs

-(6) Corriente máxima

(6) Corriente decircuito máximo: 1500A Corriente máxima permitida: 4le, 5 segundos<<

(7) Resistencia interna del dispositivo:

100MΩ/(8) Distancia de control remoto: 7M Sin barrera sólida

(9) Tiempo de acción: Tiempo de succiónrelease Time30ms Impulse(10) Características de acción: voltaje de cancelación



-

~

tensión de liberación de

frío≯

30%

us ,

\\n \\n \\n \\n \\n \\n \\n (11) Vida eléctrica: carga resistiva 50,000 veces, carga inductiva: carga resistiva 60% Le, 20,000 veces \\n \\n \\n \\n2. Parámetros técnicos de la explosión \\n \\n \\n \\n (1) Rango de temperatura: 20 \\n \\n \\n \\n \\n 60 \\n \\n \\n 60 \\n \\n \\n \\n \\n \\n \\n \\n \\n (ajustable) \\n \\n \\n (ajustable) \\n \\n \\n N \\n \\n (2) Fluctuación de la temperatura: ± 1 \\n \\n \\n \\n \\n \\n (3) Desviación de temperatura: ± 2 \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n (4) Tamaño de la caja interior: 500 * 550 * 500 mm (W * D * H) \\n \\n \\n \\n (5) Tamaño del cartón: 780 * 800 * 1250mm (W * D * H) \\n \\n \\n \\n \\n \\n \\n \\n (6) Material de la caja: acero inoxidable superficie de la arena \\n \\n \\n \\n (7) Fuente de alimentación: AC 220V 50Hz \\n \\n \\n \\n (8) total de energía: 1.0KW \\n \\n \\n \\n \\n
