1.0 Introducción

HDMI a CVBS o convertidores de señales de vídeo S - vídeo para convertir las señales de vídeo o audio HDMI en señales de vídeo combinadas de AV (CVBS), señales de audio estereofónicas de FL / FR y señales de vídeo S - 4.También apoya la señal de borde del sistema DVI.Ayudar a los usuarios a convertir una señal de vídeo HDMI de alta calidad en una señal normal CVBS (resolución estándar 480i, 576i) o una señal de vídeo.Esto permite transmitir por televisión, con videograbadoras de VHS y DVD, entre otros, en apoyo de los formatos de televisión NTSC y PAL.

2.0 funciones

Uno.Conversión de hardware, es decir, interpolación, sin necesidad de ningún controlador de software

Dos.Compatibilidad HDMI 1.3

Tres.Apoyo a los formatos estándar de televisión NTSC y PAL

Cuatro.Una entrada de HDMI, una salida de tv, una salida estética.

  Entrada: HDMI x 1

  Salida: CVBS x 1; L / r x 1 S - Video x 1

Cinco.Entrada HDMI: 480p, 576p, 720P, 1080i, 1080p @ 60Hz

Seis.Compatibilidad DVI modelo 800 & 35š 120; 60024x76810 y 3535120; 7201280 & 35š 120; 1024 1920 & 35repas 120; 1080 @ 60Hz

Siete.Apoyo al Acuerdo de hdcp y apoyo al HDMI 1.3

Ocho.Salida de CVBS: 480i, 576i

Nueve.Salida de audio: Canal L / R

10. S - Video Outlook: passenger

Tamaño: 110 mm (ancho) x84 mm (profundidad) x 28 mm (altura)

3.0 anexos de embalaje / envasado:

Al abrir el megáfono por primera vez, compruebe si contiene los siguientes elementos:

HDMI a CVBS / S - transductor de vídeo - 1

Manual del usuario - 1

Fuente de energía - 1

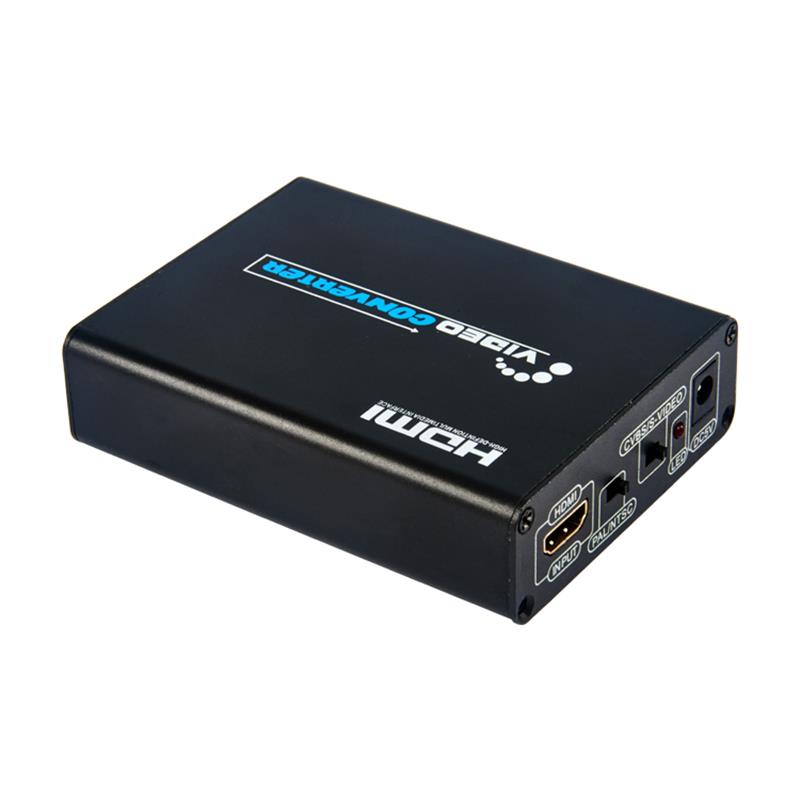

Descripción del panel

Puerto de entrada HDMI

PAL / NTSC - PAL and NTSC Standard format selector interruptores

A / V - S - Video - interruptores de salida A / V o S - Video

Luz de alimentación

Puerto de entrada DC - 5v

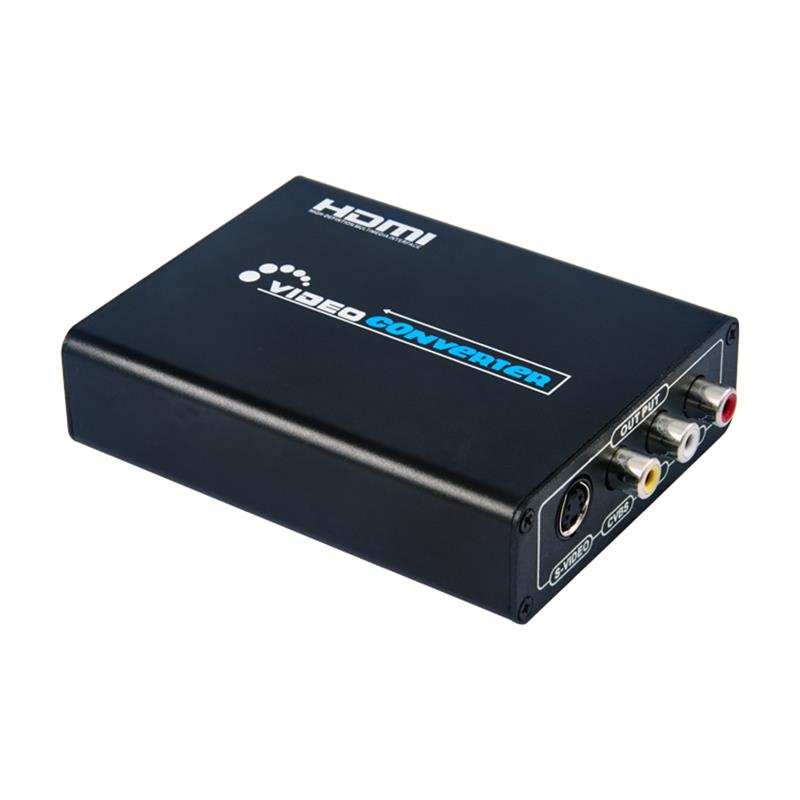

Salida de vídeo, conexión a la televisión.

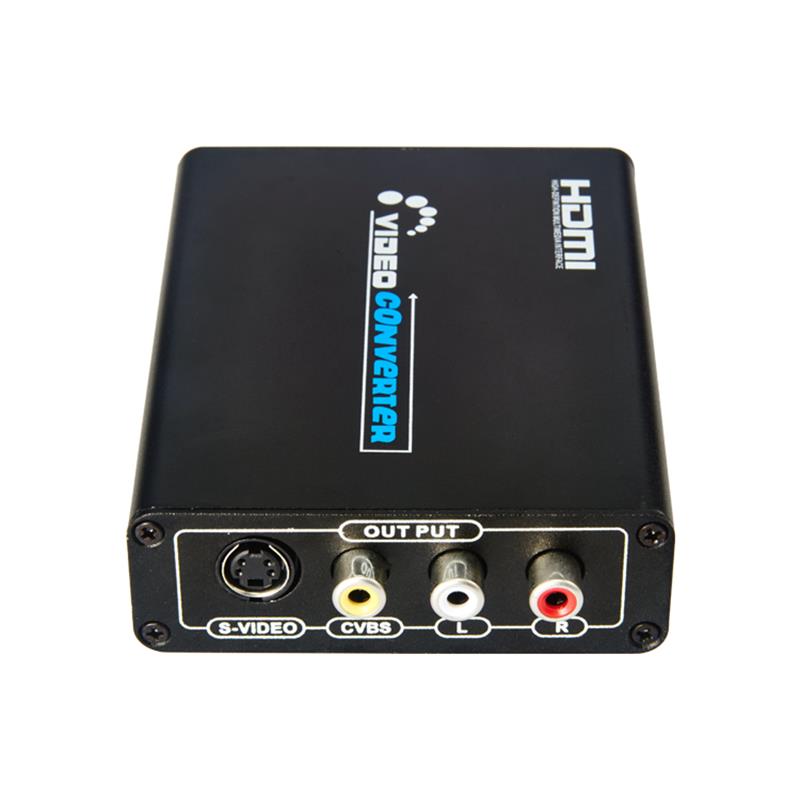

Salida A / V - conexión a televisores o reproductores de vídeo   Interfaz CVBS (suministro NTSC / PAL)

5.0 Ámbito de aplicación

Para uso civil: cajas de techo, Xbox360, PS3, reproductores de alta resolución.

Sector industrial: cámaras y cámaras de alta resolución, que sustituirán a los monitores de televisión de alta resolución de las grandes pantallas de televisión por este equipo de visualización común, lo que reducirá los costos y el espacio.

6.0 conectividad y operaciones

6.01 CABLE HDMI entre la fuente de señales HDMI y la entrada de HDMI   Cambio de corriente.

6.02 cables A / V conectados entre el convertidor y el monitor A / V.

6.03 cable S - Video entre el convertidor y el monitor S - video.

6.04 conectar el adaptador de energía entre el convertidor y el enchufe.Abrir   Fuente de señales y monitores HDMI.Elección   Puerto de entrada correspondiente, y luego trabajar.

7.0 inspección de averías:

Salida sin señal

Respuesta.     Si la luz de LED no está encendida, comprueba si la fuente de entrada está conectada a la corriente eléctrica municipal (ac110 - 220V) o, en caso de que la fuente externa LED no esté encendida, comprueba la conmutadora electrónica.Fuente externa

    Suministro insuficiente

B.     Lámparas de LED, comprobar si el equipo de salida HDMI está diseñado para la salida HDMI, si el CABLE HDMI está dañado, si la av muestra el equipo y si se corta al Canal de la AV (CVBS)

Sin color

Respuesta.     Compruebe si el cable está dañado.

B.     Formato NTSC - PAL para la televisión NTSC o PAL

8.0 instalación y medidas preventivas

Para evitar los electrochoques, los daños al producto y su seguridad, tenga en cuenta lo siguiente:

Uno.       Por favor, inserten o saquen lentamente los cables de señalización y no los inserten, saquen o sacudan con frecuencia.

Dos.       El equipo no debe colocarse en un entorno soleado, lluvioso, húmedo o no ventilado.

Tres.       Los líquidos no deben colocarse en el equipo.

Cuatro.       No se instalen equipos cerca de fuentes térmicas, como incendios, fuentes de energía u otros amplificadores de calor.

Cinco.       No inserten metales u otros objetos en el dispositivo, excepto para conectar el cable al puerto.

Seis.       El equipo no se desmonta por sí solo y debe ser reparado por personal profesional de mantenimiento.
