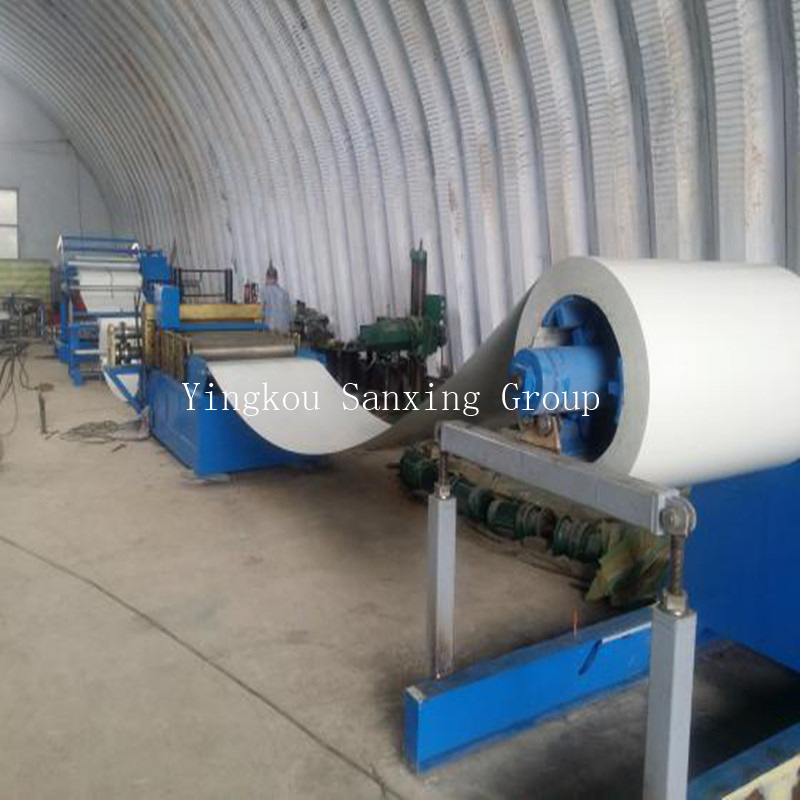

Línea de corte longitudinal automática

S máquina para hacer cama, cortadora, línea de corte

La máquina cortadora se utiliza para cortar láminas de acero al silicio, bobinas de aluminio, bobinas galvanizadas, acero inoxidable, acero al carbono común y otras hojas de bobinas en varias tiras pequeñas a lo largo de la dirección longitudinal.

Componentes de la máquina cortadora

  1. carro de alimentación hidráulico

2. hidráulico interno   desbobinador

3. Puente de transición

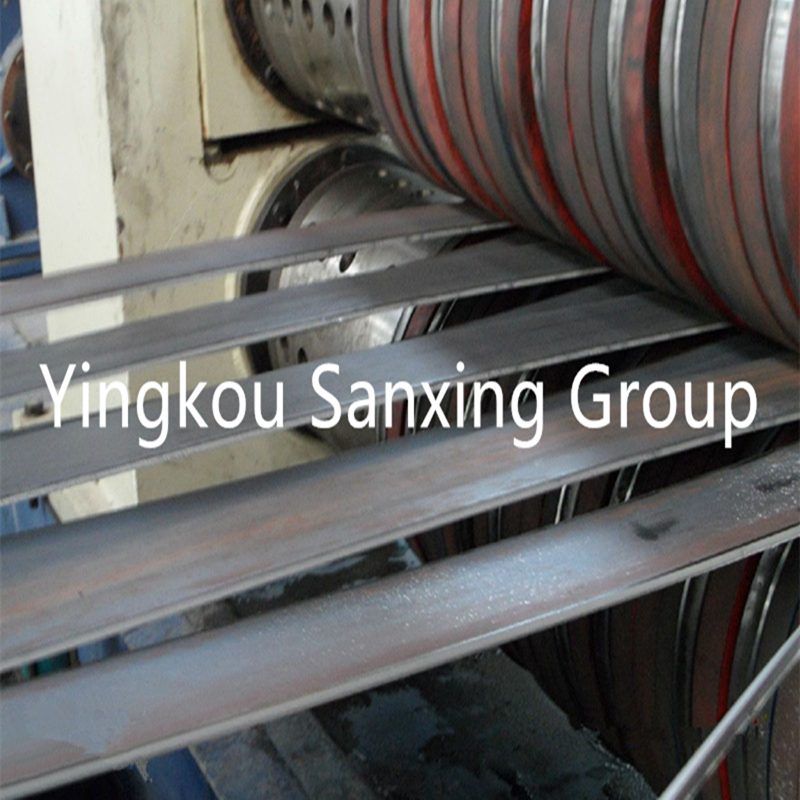

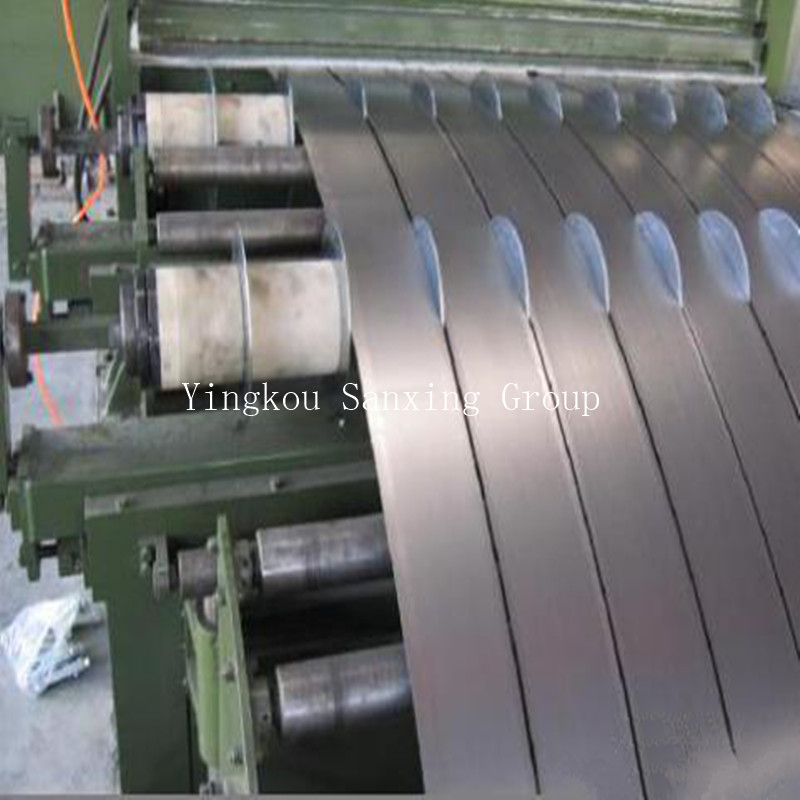

4. cizalla longitudinal

5. máquina para hacer dobladillos

6. Puente de transición

7. estaciones de compensación hidráulica

8. rebobinadora de pinza hidráulica

9. carro hidráulico de descarga

10. Sistemas hidráulicos

11. Sistemas de control eléctrico

Propiedades técnicas y parámetros de la máquina de tiras de corte longitudinal.

Material de la tira: hoja recubierta de color

Espesor del material:   0,2-1,5 mm

Ancho material:   1000 mm

W ocho   del material: 5 T máx.

S orinar:   0-60 m / min

  Numero de barras:   12 tiras / 1 mm de espesor;   20 tiras /   0,5 mm de espesor;

  No rectitud unilateral:   ≤ 0,05 mm / m

  W error idth:   ± 0,03 mm

Fresas de cizallamiento: espesor 1,0 mm ≤ 0,03 mm (máximo)

  Área de producción: unos 20 m × ancho 7.5 m × alto 2 m
