1.0 Introducción

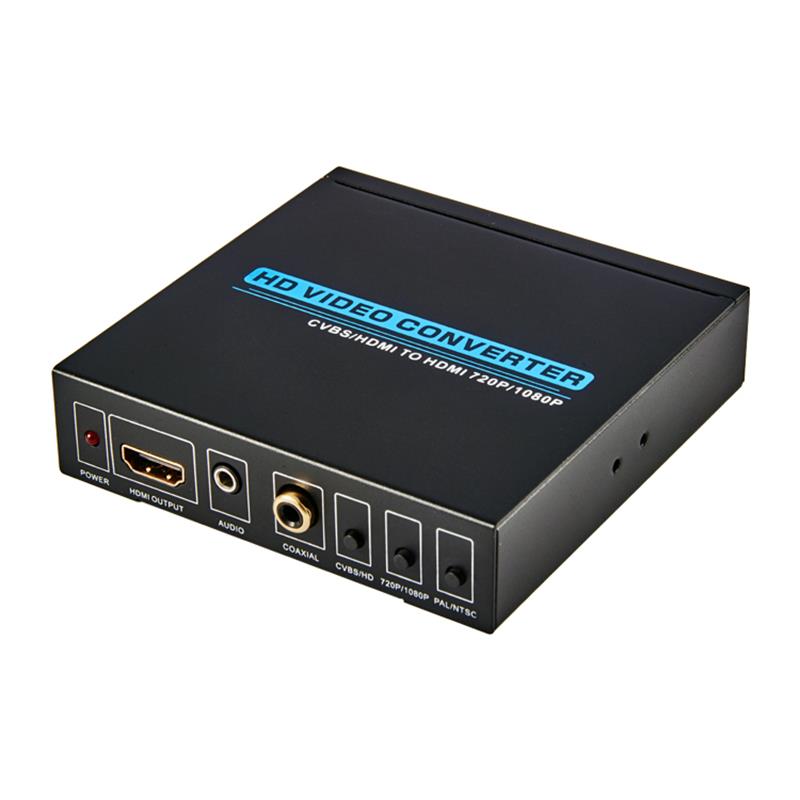

El transductor AV + HDMI - to - HDMI puede convertir señales en formato 480i (NTSC) / 576i (PAL) en una salida de señales HDMI de 720 P / 1080p, y también puede conectarse a una interfaz de entrada HDMI de alta resolución, que permite una conexión fácil con DVD, cajas de techo, reproductores de alta Resolución, máquinas de juegos (PS2, PS3, PSP, Wii, Xbox360, etc.).

2.0 funciones básicas:

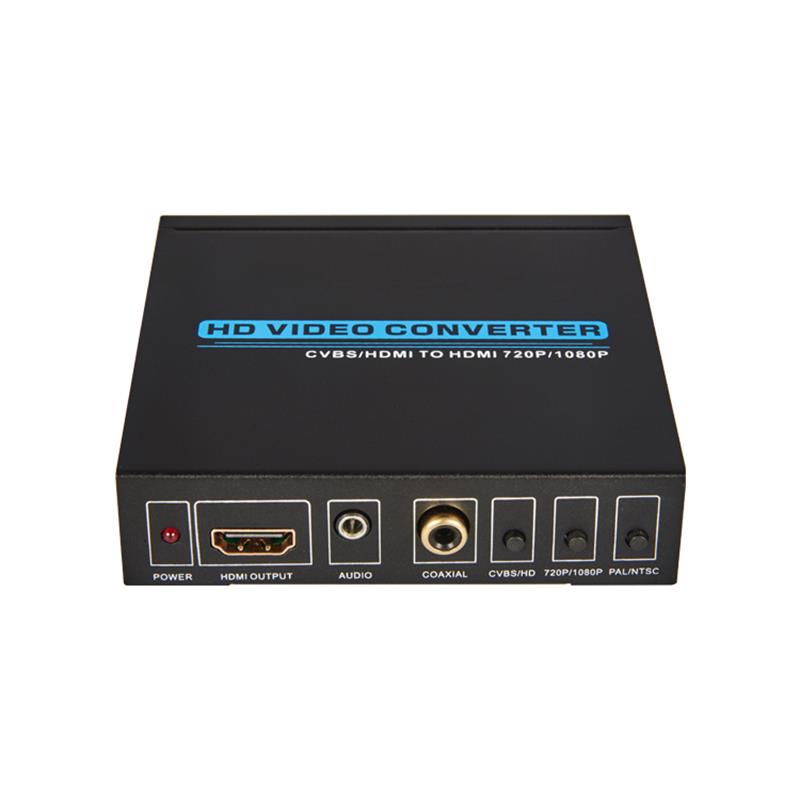

1) Interfaz de salida HDMI: conexión a televisión de alta definición o alta resolución Proyector:

  Formulario de salida HDMI: 720P @ 50 / 60Hz, 1080p @ 50 / 60Hz

  Formato de salida de audio: audio Coaxial digital, audio estéreo analógico

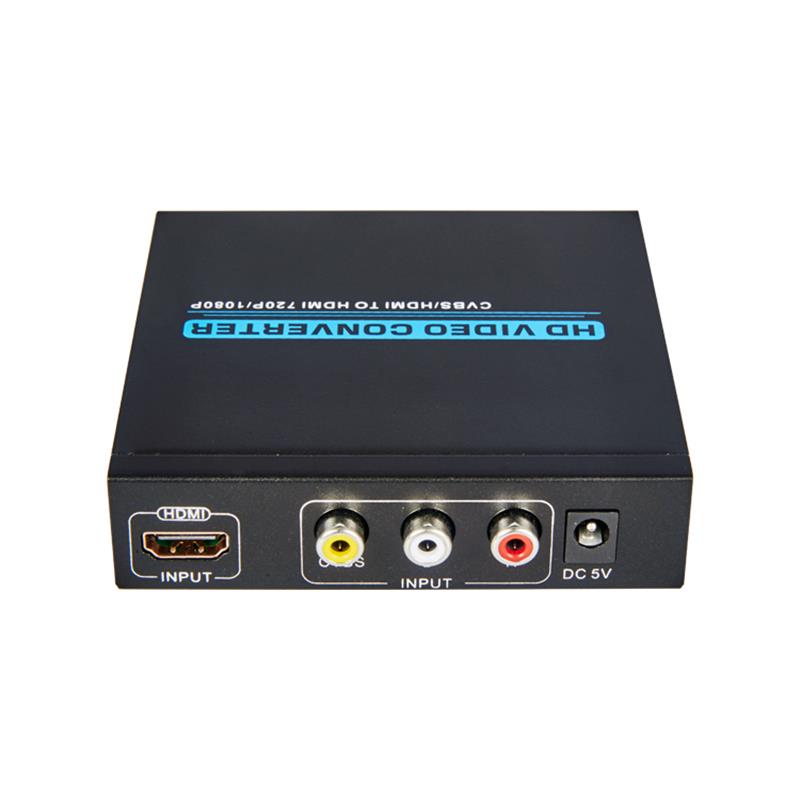

2) Interfaz de entrada CVBS: reproductores de DVD, cajas de techo, PS2, Wii, NGC, etc.

Formulario de entrada CVBS: PAL / NTSC u M / ntsc4.43 / Secam / Pla - M / PAL - N

3) Formulario de entrada HDMI:

  480i / 576i / 480p / 576p / 720P @ 50 u 60Hz / 1080i @ 50 u 60Hz / 1080p @ 50 u 60Hz / 1080p @ 50 u 60Hz

  Compatibilidad en múltiples formatos DVI: 800 & 35repas 120; 600, 1024x768180 & 35system 120; 1024

  1360 & 35 / 120; 768, 1680 & 35 / 120; 1050, 1920 & 35 / 120; 1080, etc.

4) Interfaz de audio de 3,5 mm: conexión a amplificadores de audio analógicos o audífonos   Interfaz de entrada

5) Salida Coaxial digital: conexión al amplificador digital de audio.

3.0 características:

Uno.Se introdujo una nueva generación de procesamiento de chips digitales de bajo rendimiento.

Dos.Aplicar técnicas de compensación tridimensionales.Se han eliminado efectivamente las vibraciones y las colas de las imágenes de movimiento rápido.

Tres.Aplicación de la tecnología de tratamiento CDI:

Tecnología patentada (desarrollada por faroudja); remoción

    Transductor normal de alta definición en vídeo.

B. Usar la función de "revisión de edición incorrecta"   Video streaming film, y reconstruir una señal de vídeo más precisa, Formado con resolución vertical completa   Imagen.

C. IDENTIFICACIÓN TECNOLÓGICA de mejora de la vida real   Conversión de imágenes, por ejemplo, de piel fina, manchas o pelos.Procesamiento   Estos detalles hacen que la imagen sea más clara y gráfica.

D. Adopción de tecnologías de tratamiento adaptativas en movimiento.Y menos píxeles.   No hay manchas.La imagen volvió a su aspecto original.

E. Selección de imágenes estáticas utilizando técnicas de detección dinámica   Un filtro corto y almacenamiento   Almacenamiento.Usar esta tecnología para entremezclar colores, después   Escenas: tejas, techos, ropas cruzadas, hojas   Las escenas nunca parecen superfluas.

Adopción de técnicas de tratamiento de vídeo con localizadores

  A. Amplificación de la señal CVBS a una altura de 1080 P / 720 en la salida 50 / 60Hz.

  B. Reducción de la señal de alta resolución 1080 P @ 50 / 60Hz HDMI a   Salida 720P @ 50 / 60Hz, aplicación de técnicas de reducción

  C. elevación del formato estándar de vídeo de resolución (480i, 480p, 720P, 1080i)   Salida de alta resolución 1080p @ 50 / 60Hz utilizando técnicas de amplificación.

Cinco.Aplicación de la tecnología i2s

  Superpone las señales de entrada analógicas L / R a HDMI mediante la tecnología i2s.   Interfaz que facilita la transmisión de audio de la línea HDMI. Eliminar   Simular interferencia en la transmisión de audio.

Seis.Decodificación acústica de vídeo

  Decodificar el audio digital HDMI como audio Coaxial independiente del spdif y   Simulación de audio mediante técnicas de decodificación digital.

Siete.Aplicación de las técnicas del Tratado hdcp

  Ingresa el Código desencriptado, después de la hdcp Suprímase el acuerdo hdcp y Envíalo   No hay señal de hdcp HDMI, no hay decodificación de hdcp en la parte posterior.   Para recibir el dispositivo de visualización.

Ocho.Standard conversion and Video Processing Technology

  Conversión de los criterios PAL y NTSC en HDMI @ 50 / 60Hz

  B. Conversión de 50 Hz HDMI a 60 Hz HDMI

  C. Conversión de la señal 60Hz HDMI a la señal 50hz HDMI

4.0 contenido del embalaje

Antes de intentar utilizar la máquina, compruebe que el embalaje / envase contiene los siguientes artículos:

1, 1, 1.

2, 5 V corriente continua - 1

Manual del usuario 1
