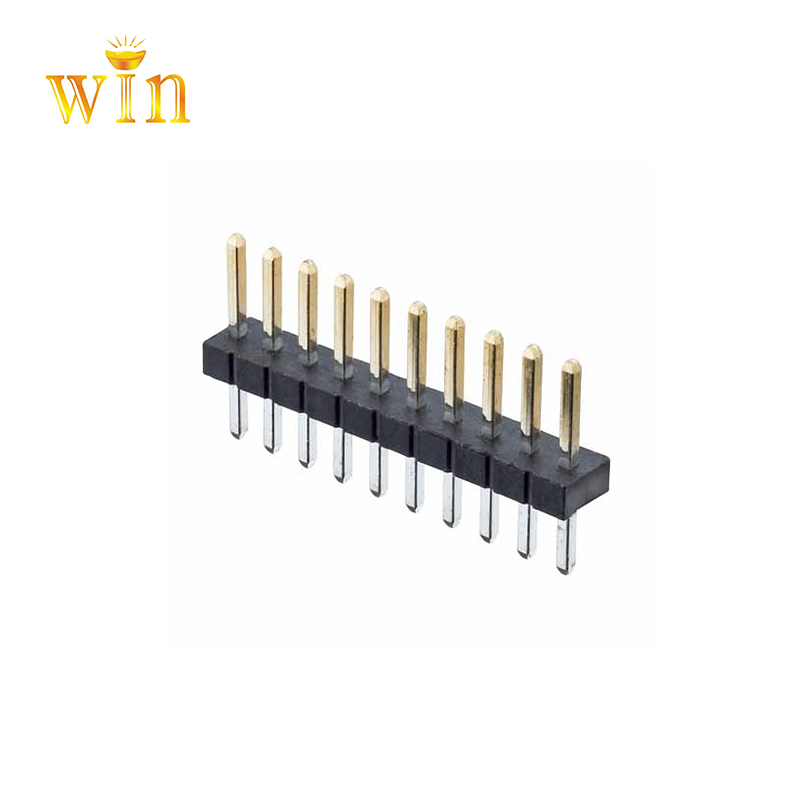

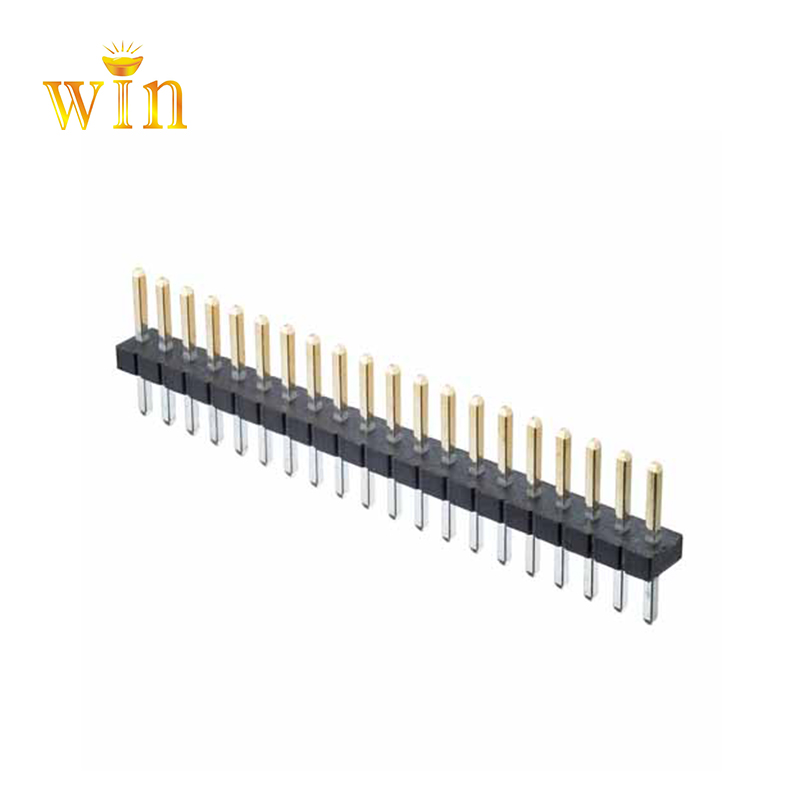

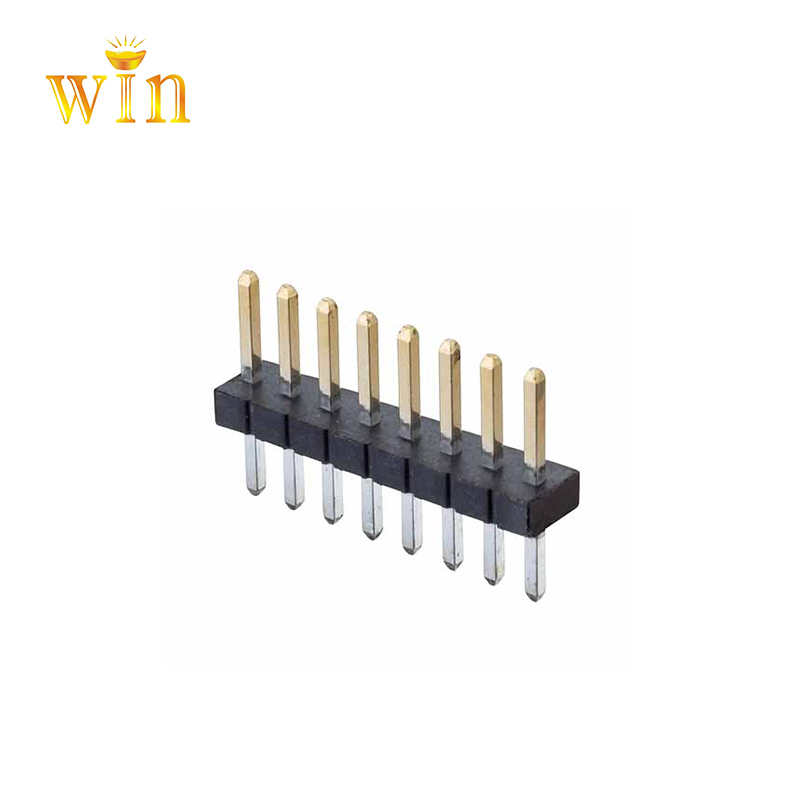

2.54MM (0,1'') Paso PIN HEADER

SPECIFICATION

MATERIALS (contactos): aleación de cobre, oro o estaño (sobreníquel) acabado

MATERIALS (porta): Estándar o alta temperatura de plástico, clasificar a UL94V-0

CURRENT: 3A por contacto

Número máximo VOLTAJE: 800V AC, 500V DC

contact RESISTENCIA: 30mΩmax

INSULATION RESISTENCIA: 1.000 mΩmin

OPERATING TEMPERATURA:-40 ℃ a 105 ℃

DURABILITY: 300 ciclos de inserción (oro) o 50 ciclos de inserción (TiN)

DRAWING

No puede personalizar la longitud total pines de este conector de pines. La cola PC y la longitud por encima de PCB se pueden personalizar también.

Enviarnos consulta y le contestaremos pronto.

(contacto con el equipo de ventas para obtener más detalles acerca de las dimensiones)

\\ El encabezado N

PIN es un tipo de conector eléctrico. Por lo general abreviado como el pH o la cabecera simple, y tiene la reputación de conn universalesectors.

    Este tipo de conector se utiliza ampliamente en las placas de circuitos de PCB en la electrónica, aparatos eléctricos, y metros. Su función es la función como un puente entre los circuitos bloqueados o aislados en el circuito de la placa PCB, y responsable de la transmisión de corriente o de señal. Se se utiliza generalmente en conjunción con el conector hembra para formar una junta a-board de conexión, o se utiliza Junto con un terminal de arnés electrónico para formar una conexión de la Junta-TO-WIRE. No sólo eso, sino que también se puede utilizar de forma independiente para el tablero-a-board conexión.-

    Hay muchos tipos de conectores macho que se clasifican de acuerdo con lasnormas En la industria electrónica para cumplir con diferentesnecesidades. De acuerdo con el espacio, se puede más o menos D ivided en 2,54 mm (0,1 in), de 2,0 mm (0,079 pulgadas), 1,27 mm (0,05 in), 1,0 mm (0,04 in) , 0.8mm (0.03 pulg.). La distancia entre los pines es comúnmente referred como boca de lobo en la comunidad electrónica. De acuerdo con elnúmero de filas, hay una hilera, de dos hileras, tres filas, etc. De acuerdo con el uso del paquete, hay parches SMT (Surface \\ versión tecnologíanmount) y el enchufein DIP (pin a través de dispositivos de agujero),-entre ellos, conectores macho SMT se pueden dividir en cabecera pin horizontal y la cabecera pasador vertical, y los tipos DIP se pueden dividir en cabecera pin inserción directa y flexión pines de inserción. Además de eso, se dividió en tres tipos según su método de instalación, 180 ° instalación está representado por-S , 90 ° instalación está representado por"W", y la instalación SMT está representado por"T".""

   Campo de aplicación: equipos de procesamiento de datos, ordenadores, equipo del programa de control, equipos de medición electrónicos, equipos de control automático, equipo de automatización, equipos de comunicación, etc.
