4.2. Tratamiento térmico y efectos de anisotropía en propiedades de fluencia

-----first, consideramos el efecto de morfología del grano en propiedades de fluencia. En la condición AS-BUILT, ambos especímenes HX como HX-A mostraron la formación de grano de columna (Figura 5). La formación de grano columnar es un fenómenonatural en materiales fabricados aditivos. Esto ha sido probado por muchos investigadores en diferentes aleaciones [28,29]. Los granos columnares se atribuyen principalmente al crecimiento de grano epitaxial, una consecuencia de la formación de la capa-BY-LAYER con calefacción rápida y enfriamiento durante el proceso SLM [30]. Es bien sabido que los materiales que tienen una morfología de grano columnar exhiben mejores propiedades de fluencia [31]. Aunque el espécimen HX-A como-built tuvo muchas grietas, mostró mejores propiedades de fluencia que el espécimen HX. Las propiedades de fluencia vertical HX&A vertical mostraron una vida útil de 1.46 veces más larga que la muestra vertical HX en la condición AS#BUILT (Figura 10A). Además, la adición de Yttrium en el espécimen HX-A formó óxidos de Y y SI (Figura 4) y la vida útil prolongada en comparación con el espécimen HX. Las propiedades de fluencia de la muestra horizontal como-built se muestran en la Figura 10b. En los especímenes horizontales, el espécimen HX-A mostró una vida útil inferior en comparación con el espécimen HX. Esto se debe a la presencia de grietas perpendiculares al eje de estrés (Figura 1b). Como resultado, el Espécimen HX Havin---103; Menos grietas (Figura 1A) mostraron una vida más larga que el espécimen HX-A. Sin embargo, debido a las grietas y la morfología del grano columnar en la condición AS-BUILT, prevalecieron las propiedades de fluencia anisotrópica en los especímenes HX y HX-A. El tratamiento de la solución cambió las microestructuras de los especímenes HX y HX-A. Después de la solución de tratamiento térmico, la muestra HX mostró una morfología de grano equilibrada y la orientación se hizo aleatoria (Figura 8A). Por otro lado, el espécimen HX-A mantuvo una morfología columnar (Figura 8b). El análisis SEM de la muestra HX-A como-built en el límite del grano reveló la formación de carburos en el límite del grano, lo que indica que el efecto de fijación del límite del grano mantuvo la morfología del grano columnar (Figura 7A). El análisis de FE-SEM se llevó a cabo en el límite del grano en el espécimen HX-A ST para encontrar fases en el límite. MC (Si, Y), (mo, w) 6c, y carburos CR23C6 formados en el límite de grano (Figura 7b). El límite del grano que pasa por carburos eventualmente mantiene la morfología del grano columnar. Otra diferencia vital entre los especímenes HX y HX-A ST es la formación de carburos M6C dentro de los granos del espécimen HX-A (Figura 9A). Yttrium promueve una alta densidad de carburos de mo-rich fino y óxido más grande dentro del grano (Figura 9A). La vida de arrastre a lo largo de la dirección vertical del espécimen HX-A ST (29.6 h) fue ocho veces mejor que el del espécimen HX ST, y la elongación de creePrupture se hizo casi el doble que el de la muestra HX ST (Figura 10C). La morfología del grano del espécimen HXA ST fue similar a las de las superaloys de Ni

i

iiii [29]. Los límites de grano sonnormales al eje de estrés, suelen ser los sitios de iniciación de grietas en las superalloys de fundición convencional. Por lo tanto, la morfología del grano columnar mejora la vida de fluencia. Por lo tanto, el espécimen vertical HX

A ST mostró mejores propiedades de fluencia que la muestra vertical HX ST. Por otro lado, la prueba HX St Creep resultó en una baja vida y ductilidad de fluencia debido a la morfología de grano equiesed en el espécimen HX ST. Hay dos razones adicionales detrás de la mejora de la vida de fluencia en el espécimen vertical HX

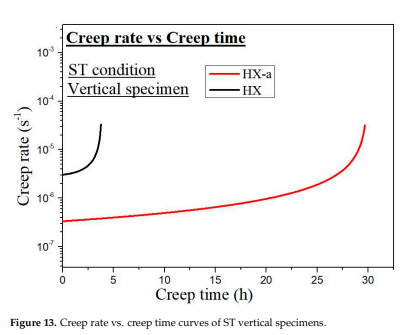

A ST. Primero, la formación de carburos M6C dentro de los granos en el espécimen HXA (Figura 9A) también afecta la mejora de la vida en la muestra vertical HXA ST. Segundo, los óxidos Y y SI son estables incluso a temperaturas más altas; También mejoran la resistencia de la crianza al impedir el movimiento de dislocación; por otra parte, de grano carburos límite de control de límite de grano de deslizamiento, lo que resulta en la relación de fluencia más baja en el HX-a muestra (Figura 13).---

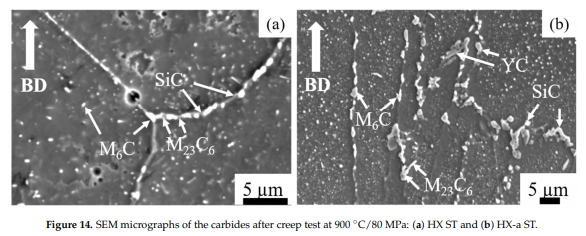

\\nAdditionally, la formación de continuo Los carburos en el límite del grano (Figura 14a) resulta en baja ductilidad; Dado que las carburos son fases frágiles una vez que lasnucleaciones de grietas se propagan rápidamente, reduciendo el alargamiento (Figura 10C). Sin embargo, a partir de la comparación entre la Figura 6D y la Figura 14B, el carburo discreto aumentó durante la prueba de fluencia en HX \\ NA ST y una mayor ductilidad de fluencia porque estos carburos (Figura 14b) resisten la deslizamiento de límites de grano y la formación de grietas resultantes. También se realizó una prueba de crianza en las muestras de calor de solución horizontal. En el espécimen HX \\ NA (Figura 1b), estas grietas se alinean perpendiculares al eje de estrés, y aumenta la concentración de estrés en la punta de la grieta. La fácil propagación de la grieta resulta en propiedades bajas de fluencia. La muestra horizontal HX mostró una mejor vida de fluencia que la muestra horizontal HX \\ NA (Figura 10D), ya que el primero tuvo menos grietas (Figura 1A). \\ N \\n \\n \\n \\n \\n \\n
