1. Materials y Métodos

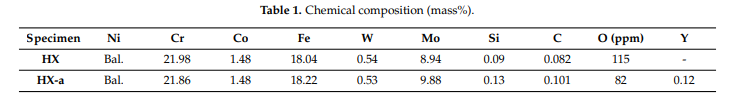

Los composiciones exactas químicos (en% en masa) de las aleaciones Hastelloy-X con 0 y 0,12 itrio se llaman HX y HX-a, respectivamente, y se muestran en la Tabla 1. Estas dos muestras se construyeron en forma de un cubo de 45 × 45 × 45 mm mediante la máquina EOS M290 SLM (EOS, Robert-stirling-stirling 1, 82152, KRAILLING, BAVARIA, ALEMANIA) en una atmósfera protectora Ar usando pre \\ polvosnalloyed y los mismos parámetros de procesamiento. Hemos llevado a cabo un tratamiento térmico estándar para el HX y HX-a especímenes. tratamiento térmico en solución (ST) se realizó a 1177 ◦C durante 2 h, seguido de aire de refrigeración a la temperatura ambiente-

Para el ensayo de fluencia, se cortó el Cubo en una serie de losas con un espesor de 3,1 mm; a partir de estas placas, las muestras de ensayo de fluencia se cortaron utilizando un \\ máquina de corte electrondischarge alambre. Las dimensiones de calibre de cada muestra fueron 19,6 × 2,8 × 3,0 mm. Realizamos la prueba de fluencia en condiciones de MPa de 90080. Las muestras se pulieron usando papel de lija SiC hasta el grado 1200-seguidas de pasta de diamante hasta de sílice coloidal (0,5 m), utilizando un Struers (Ballerup, Dinamarca) de la máquina de pulido automático. Todas las muestras se lavaron luego con etanol en un baño ultrasónico durante 10 min. Nos grabado al agua fuerte las muestras con 20% de ácido fosfórico/solución de agua 80% para observar los límites baño de fusión. La observación microestructural se llevó a cabo utilizando un microscopio óptico (OM; Olympus Corp. de Tokio, Japón), un microscopio electrónico de barrido (SEM; Hitachi, Ltd., Tokio, Japón), la energía \\ espectroscopiandispersive (EDS) (EDS tipo S#3700N la microscopía equipo fabricado por Horiba Seisakusho Co., Ltd., de Kyoto, Japón), y la emisión de electrones de campo (FE+sem) (JSM-7100, JEOL, Tokio, Japón) unido a un EDS (EDAXAMETEX 9424). software Image J (64-Bit Java 1.8.0_172) se utilizó para analizar las mediciones de la fracción de grietas y de porosidad.---

 3.

results 3.1.

Microstructure Observación 3.1.1.

A Built especímenes-Figure 1 muestra el HX y HX \\ Las microestructuras ópticas de los especímenes de NA en la condición AS

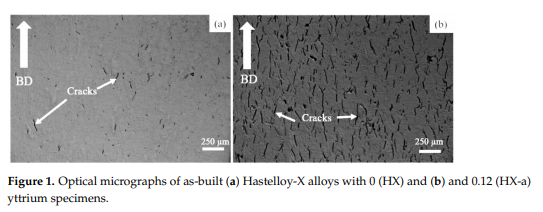

a espécimen exhibió más grietas que HX (Figura 1a), porque el HXa espécimen itrio adicional (Y) elementos que el espécimen HX carecían de aleación. El puntonotable es que todas las grietas eran paralelas a la dirección del edificio (BD) (Figura 1B). Las fracciones de la grieta para el HX y HX-a especímenes son 1% y 5%, respectivamente.----

 F

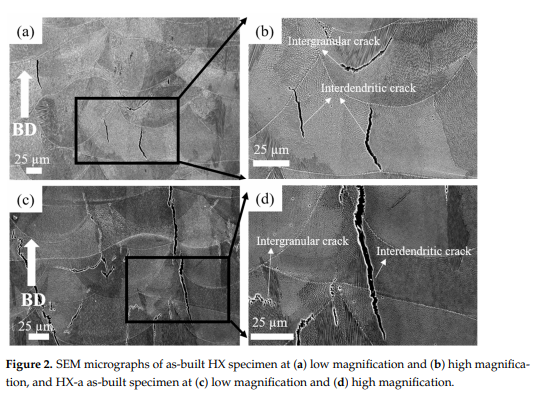

built muestra. En un aumento inferior, todas las muestras mostraron límites baño de fusión y de las estructuras de solidificación, tales como los límites de grano y dendritas (figura 2a, b para HX y la Figura 2c, d para HXa). La Figura 2B muestra grietas en una ampliación más alta en el espécimen HX. En ambos especímenes, las grietas se formaron a lo largo del límite del grano y aparecieron en las regiones interdedríticas.--

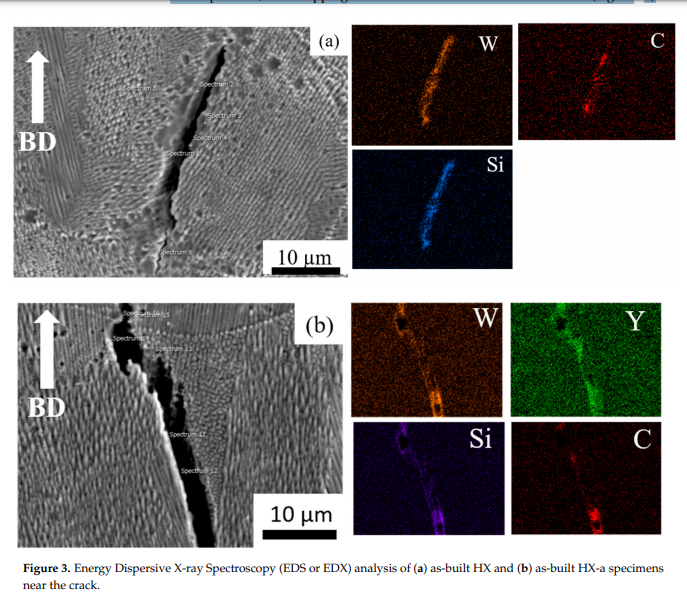

 Le realiza exploraciones de mapeo EDS en las grietas de la HX y HXa especímenes. El análisis de EDS reveló los carburos SIC y la formación W6C en el espécimen HX (Figura 3A). En el HX

.--

 Figure 4 muestra eds mapeo de la HXa como

built condición (Figura 5) reveló granos columnares orientadas casi paralelas a la dirección edificio. En la muestra de HX, algunos granos están orientados en la dirección y algunos son en la dirección (Figura 5a). Por otro lado, los granos en el HXa espécimen son algo más fino y principalmente orientadas en la dirección (Figura 5b)--.--
