abstract

---&El trabajo actuales muestra que los experimentos de expansión térmica se pueden usar para medir las temperaturas de C-solvus de cuatroni-Base SingleCRYSTAL SUPERALLOYS (SX), uno con Re

and Three Re

Free variantes. En el caso de CMSX4, los resultados experimentales están en buen acuerdo con los resultadosnuméricos obtenidos usando termodinámicas ThermoCalc. Para--&\\ experimental Nthree Refree aleaciones, el experimental y los resultados calculados son close.Transmission espectáculos de microscopía electrónica que las composiciones químicas de la cand los c

phases pueden ser razonablemente bien predecirse. También utilizamos ultrasonidos resonante

spectroscopy (RUS) para mostrar cómo los coeficientes de elasticidad dependen de la composición química y la temperatura. Los resultados se discuten a la luz de anterior resultsreported en la literatura. Las áreas quenecesitan más trabajo se resaltan.

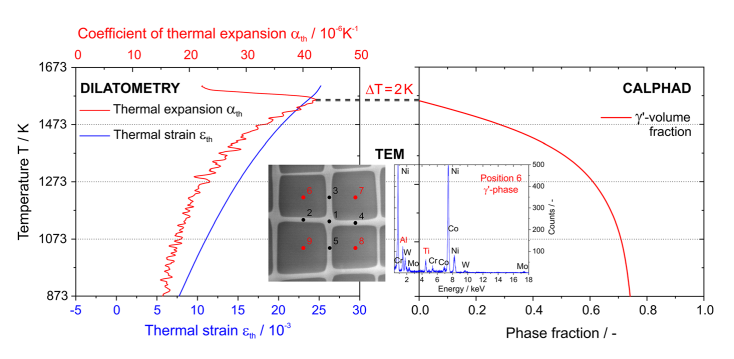

GRAPHICAL RESUMEN

Introduction---NI-based sola \\ superaleacionesncrystal (SXS) son álabes de turbina tomanufacture usadas, que operan a temperaturas superiores a 1000 C. Ellos tienen que soportar espectro aload, que incluye la fluencia, a la fatiga térmica y la corrosión en caliente. resistencia a la fluencia, la resistencia contra una acumulación lenta pero continua de la cepa, es de suma importancia. Es bien sabido que SXS se basa en su fuerza en una microestructura, que consiste en un sub&micrómetro Cuboidal C-Particles-(estructura de cristal: Ordenada L12-PASE; Fracción de volumen: 70 vol.%) Que están separados por delgadas C&Channels (estructura cristalina: fcc; fracción de volumen:. cerca de 30% en volumen), por ejemplo, [1-4]. Las estructuras cristalinas de las dos fases son similares, por lo que en el enfriamiento de las altas temperaturas la ordenada c-Particles puede coherentemente-precipitado en el c-matrix. Las constantes de red D de las dos fases diferentes. En Nibase

crystal

&-superalloys individuales, es frecuente encontrar: dc&\\ cc. Los resultados de desajuste de celosía asociados en un aumento de la energía de deformación elástica, por ejemplo, [5, 6]. Este desajuste y algunas de sus consecuencias, por ejemplo, su efecto sobre la forma de c-Particles,&en las fuerzas del Melocotón-Kohler que actúa sobre los canales de dislocaciones, el rafting y en la formación de redes de dislocación interfaciales, han sido y siguen siendo siendo discutido en la literatura, por ejemplo, [7-15]. Las partículas C

ordenadas representan obstáculos para la movida de dislocación.

-&---\&

\

-\&-&\--&\-&

es completamente impenetrable, pero es más difícil para las dislocaciones moverse a través del ordenado ordenado que a través de la FCC

C

Channels . El arte del diseño SX basa en parte en lo que es lo más difícil posible de dislocaciones para cortar en elPhase a opti/-/-\\ resistencia a la fluencianmize c. Haciendo corte difícil está asociada con el aumento de antifase energías de contorno (APBS), por ejemplo, [16-20], que se derivan de uno de los mecanismos elementales más prominentes de la plasticidad del cristal: el corte de pares de la c

Phase, por ejemplo,

[ 21-23]. Mientras que en la literatura hay desacuerdos en lo que respecta a los aspectos específicos de este proceso de corte, los investigadores de SX de la academia y la industria creen que es deseable diseñar aleaciones con una fracción alta de C
Volume, un alto

C \\ Nsolvus TEM \\ N \\ peraturan y una composición química, que da lugar a energías falla de alta planas que afectan a lanaturaleza física de APB y defectos de apilamiento. El c \\n \\n \\n \\n \\n \\ temperaturansolvus se ha considerado como especialmente importante y se ha destacado como una temperatura de referencia en muchas publicaciones científicas y tecnológicas SX, por ejemplo, [24-31]. \\ N \\n \\n \\nEl presente trabajo da un vistazo más de cerca a las propiedades termodinámicas de cuatro SxS, ERBO \\n1 (con Re, un CMSX \\ aleación de tipon4) y tres ERBO \\n15 variantes (Re \\ Nfree, conniveles más altos de Mo, Ti y W). Se utiliza la espectroscopia de resonancia ultrasónica (RUS) y dilatometría para medir rigideces elásticas y coeficientes de expansión térmica como una función de la temperatura. Recientemente se ha mostrado cómo estas cuatro aleaciones difieren en términos de propiedades de fluencia [32, 33]. \\ N \\n \\n \\n \\n
