Corriente de Foucault digital inteligente multicanal   detector

Detector de corriente eddy digital inteligente altamente integrado y de alto rendimiento

◆ El detector multicanal serie MSUN-EIG2000 es digital, inteligente y altamente integrado. El sistema integra un sistema independiente de detección de corrientes parásitas de 1-8 canales con funciones potentes de detección y experimentales, buena estabilidad y alta relación ruido a ruido. Al mismo tiempo, puede ampliar una variedad de funciones prácticas de aplicación (clasificación de dureza).

◆ El sistema adopta la tecnología electrónica de microordenador más avanzada, la tecnología de procesamiento digital DSP y la tecnología FPGA para desarrollar y diseñar. Basado en el desarrollo del sistema WINDOW. Basado en la plataforma de detección del sistema, la señal de detección y los datos se pueden compartir en múltiples aspectos, y las funciones de adquisición de datos, salida, análisis, almacenamiento y lectura se procesan de manera inteligente.

◆ Con potentes capacidades de entrada / salida de datos, puede conectarse a la mayoría de los sistemas de automatización del mundo.

◆ El nuevo algoritmo de software, un mejor rendimiento de detección y una mayor relación ruido-ruido que sus pares, desarrollo continuo de software, que proporciona actualizaciones de software gratuitas de por vida.

◆ El instrumento puede equiparse con un módulo de combinación de automatización de alta precisión, un dispositivo de saturación magnética, un sistema de marcado y un sistema de alarma para realizar una detección automática de corriente parásita.

◆ Las potentes funciones del software incluyen almacenamiento de parámetros, almacenamiento de datos, análisis de informes, estadísticas y más.

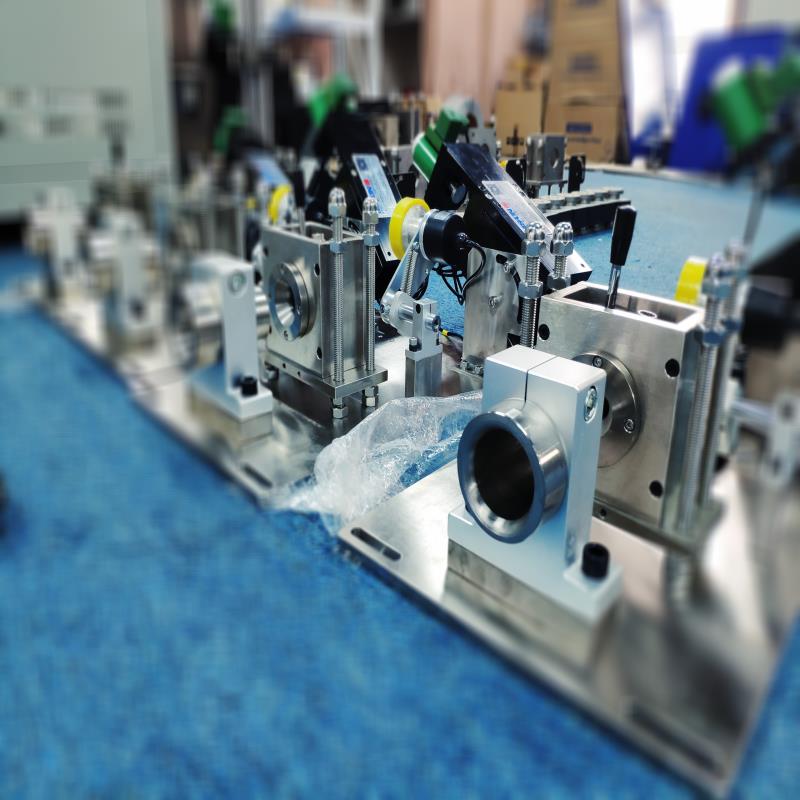

◆ Puede equiparse con bobinas de varias estructuras con bajos requisitos de espacio libre (la selección de sondas se puede determinar completamente de acuerdo con los requisitos de prueba del usuario), y puede personalizar de forma flexible y rápida varias sondas de detección rentables y de alto rendimiento (punto tipo), plano, desgaste interno, desgaste externo, sillín, barrido rotativo, clasificación y otras sondas).

◆ El instrumento es simple, razonable e intuitivo de operar.

◆ Cambie rápidamente entre chino e inglés con un botón, y personalice rápidamente paquetes multilingües.

◆ El sistema puede ser ampliamente utilizado en energía nuclear, petroquímica, metalurgia, enseñanza universitaria, empresas de automatización, fabricación de autopartes, diversos laboratorios y otras industrias.

Especificaciones técnicas

◆ Canal de detección: 1-8 (expansión sostenible según sea necesario)

◆ Rango de frecuencia: 10 Hz ~ 12MHz, ajustable continuamente; múltiples frecuencias independientes, frecuencia única, 8 opciones de frecuencia (hasta 16 frecuencias de software por canal);

◆ El sistema se basa en el desarrollo de WINDOWS y el sistema se actualiza permanentemente de forma gratuita;

◆ Rango de ganancia: 0.0dB ~ 99.0dB continuamente ajustable, paso a paso: 0.1dB; ajuste fino, rápido aumento / disminución;

◆ Relación de ganancia: (X / Y) 0.1 ~ 10.0; ajustable continuamente, ajuste fino, rápido aumento / disminución ；

◆ Relación señal / ruido ≥10dB (hasta 30db);

◆ Rotación de fase: 0 ~ 360 ° continuamente ajustable, escalonamiento: 1;

◆ Nivel de impulsión de sonda ajustable (excitación): 1 a 16;

◆ Coeficiente de filtro: 0-30000;

◆ Rango de detección ajustable, es decir, valor de medición máximo: 10 ~ 10000, paso 1;

◆ Factor de amplificación de hardware: 1dB ~ 32dB continuamente ajustable, paso: 1dB;

◆ Modos de excitación múltiples: DP / DI; se puede configurar con sondas diferenciales, absolutas y varias personalizadas;

◆ Función de alarma de sonda anormal (modelo de visualización)

◆ Balance digital rápido;

◆ La línea continua y los modos de visualización en blanco son flexibles y opcionales;

◆ Coeficiente de visualización en blanco: 1 ~ 400;

◆ Filtrado digital: paso bajo (0Hz ~ 2000Hz) paso alto (0Hz ~ 2000Hz); usando un único " filtrado digital " para suprimir efectivamente la señal de interferencia en el sitio, para garantizar la precisión y la estabilidad de la detección;

◆ Estabilidad: 16 horas≤2dB;

◆ El modelo de utilidad tiene la función de cortar las señales de cola final y final, y controlar efectivamente la zona muerta final del extremo final;

◆ La duración de la alarma se puede ajustar: 10 ms ~ 60000 ms, paso a paso 1 ms;

◆ Índice faltante: ≤0%, índice de falsos positivos (juzgado falsamente como un producto no conforme por error) ≤1%;

◆ Proporcionar señales de retroalimentación precisas y oportunas a las partes defectuosas, y realizar marcas de inyección de tinta, posición de marcado, longitud, etc. (requiere soporte periférico);

◆ Registre automáticamente el número de defectos y sus ubicaciones;

◆ Con marcado de retraso, marcado de longitud fija, alarma de retraso y otras funciones;

◆ Selección flexible de reloj interno y externo;

◆ Precisión de marcado de hasta ≤ ± 10 mm (requiere soporte periférico, según la velocidad de detección, los requisitos);

◆ Alarma de salida de software / hardware en tiempo real, múltiples modos de ventana de alarma (circular, cuadrado, en forma de abanico, tipo personalizado), con alarma, función de prealarma y puede emitir señales por separado;

◆ Amplitud no igual, ajuste de zona de alarma de fase asimétrica;

◆ Múltiples modos de visualización: impedancia, base de tiempo, barrido AB, clasificación de 8 frecuencias, pantalla 3D analógica (según la selección del modelo);

◆ Con una línea de referencia de alarma de base de tiempo única, visualización de datos de detección más intuitiva;

◆ Puede almacenar una gran cantidad de diversos programas de detección y datos de prueba;

◆ La función de extensión de reproducción de señal de corriente parásita puede medir la amplitud, la fase y el valor digital del defecto;

◆ Sistema de coordenadas cartesianas y selección de fondo del sistema de coordenadas polares;

◆ Forme automáticamente informes de prueba (incluido el número de pruebas, el personal de prueba, los parámetros de prueba, el número de aprobados y el número de no conformidades, etc.);

◆ Cambio con un clic entre los idiomas operativos chino e inglés, sin necesidad de instalar un sistema operativo o ayuda en línea;

◆ Fuente de alimentación: CA 220V / 110V;

◆ Temperatura de trabajo: 0 ° C ~ + 45 ° C, temperatura de almacenamiento: -20 ° C ~ + 50 ° C, humedad relativa: ≤85%;

◆ El plano para la instalación de cada detector de fallas es: 550 × 1000 mm2, y la línea de señal puede ser lateral o inferior.

◆ Tamaño y peso de la apariencia: 500 * 500 * 180 mm (L * W * H), peso: 5 kg   (sin pantalla)

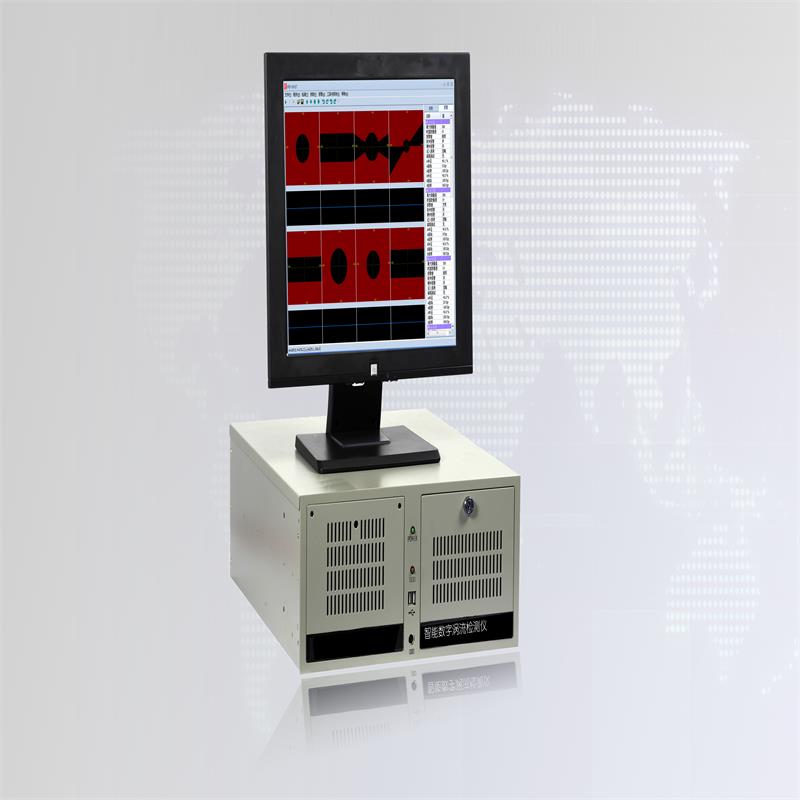

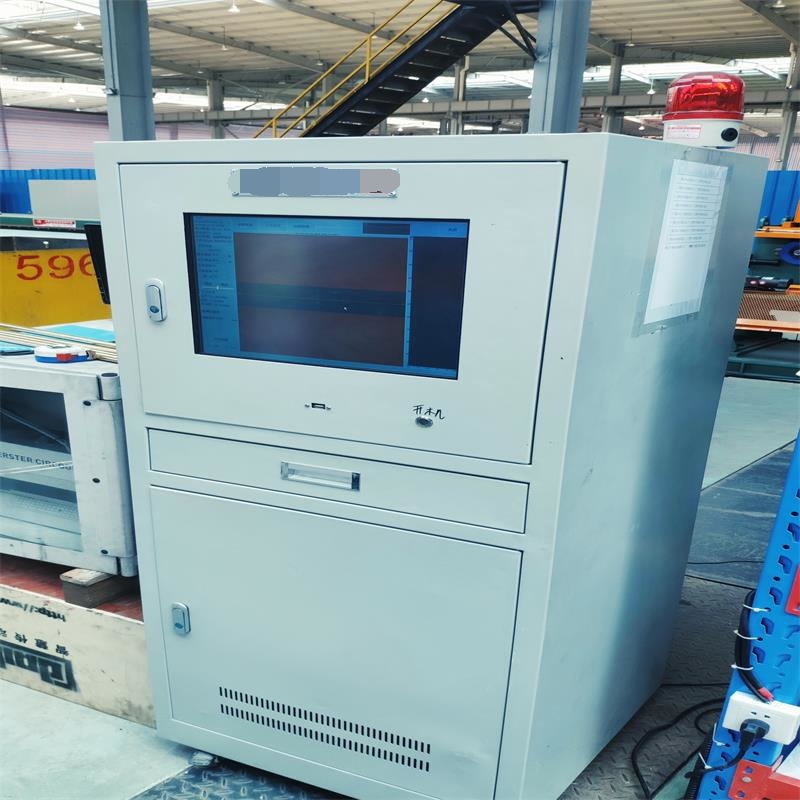

◆ Tipo de control industrial pequeño opcional, tipo de control industrial horizontal, tipo de control industrial 5U (con pantalla)
