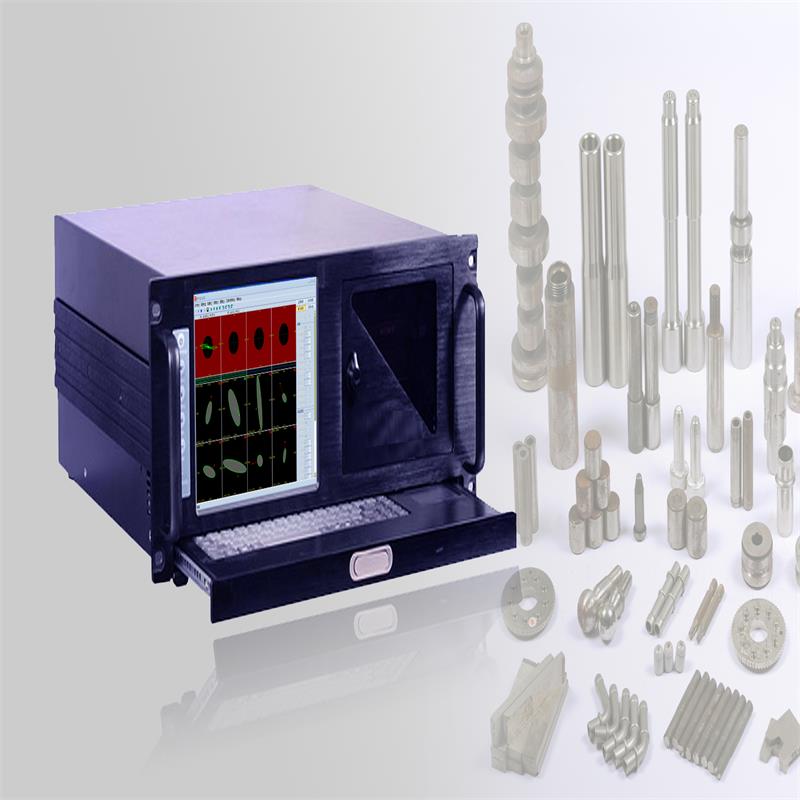

Instrumento inteligente de clasificación digital de materiales de Foucault

Nueva clasificación de materiales de dureza   Tecnología de multifrecuencia   +   Tratamiento térmico multicanal

◆ El instrumento inteligente de clasificación de materiales de corrientes de Foucault digitales serie ERS6000 es especialmente adecuado para la clasificación por dureza y la prueba de materiales de piezas de automóviles / aviación en tratamientos térmicos.

◆ Clasificación rápida de la dureza del material, tratamiento térmico, resistencia a la tracción, estructura, densidad de sinterización de las mezclas, pruebas no destructivas, sin daños en piezas y materiales. Realice la detección simultánea de 8 frecuencias, mayor precisión de detección, estabilidad y confiabilidad que la detección de frecuencia única. Elimine la posibilidad de detección perdida de todas las diferencias.

◆ El nuevo algoritmo de software, un mejor rendimiento de detección y una relación ruido / ruido más alta que sus pares, desarrollo continuo de software, que proporciona actualizaciones de software gratuitas de por vida.

◆ Tiene una función de clasificación de 8 frecuencias de un solo canal, y también puede funcionar a 8 frecuencias para múltiples canales al mismo tiempo.

◆ Puede personalizar diferentes tipos de sondas de acuerdo con los requisitos de prueba del cliente. Puede probarse manualmente en el laboratorio o integrarse con detección rápida masiva automatizada. Tiene muchos tipos de interfaces de datos de E / S, puede realizar las funciones de detección automática rápida, clasificación automática, alarma automática, estadísticas automáticas, etc.

◆ Las potentes funciones de software incluyen almacenamiento de parámetros, almacenamiento de datos, análisis de informes, estadísticas y más.

◆ El instrumento es simple, razonable e intuitivo de operar.

◆ Cambie rápidamente entre chino e inglés con un solo botón y personalice rápidamente paquetes multilingües.

8 Clasificación de frecuencia de dureza / material / tratamiento térmico / diferencia de forma y más

Método de detección                                     Cantidad de detección       Bien conocido       NG         Artículos de GN no detectados

Análisis metalográfico                                       2000                       1884             116

Soltero Ordinario Detección de frecuencia                     2000                       1884             81                       35

Detección multifrecuencia                                   2000                       1884             116

Especificaciones técnicas

◆   Canal de detección: 1-16 (expansión sostenible de 256 canales según sea necesario)

◆   Rango de frecuencia: 10 Hz ~ 12MHz, continuamente ajustable; múltiples frecuencias independientes, frecuencia única, 8 opciones de frecuencia (hasta 16 frecuencias de software por canal);

◆   El sistema se basa en el desarrollo de WINDOWS, y el sistema se actualiza permanentemente de forma gratuita;

◆   Rango de ganancia: 0.0dB ~ 99.0dB continuamente ajustable, paso a paso: 0.1dB; ajuste fino, rápido aumento / disminución;

◆ Relación de ganancia: (X / Y) 0.1 ~ 10.0; ajustable continuamente, ajuste fino, rápido aumento / disminución;

◆   Relación señal a ruido ≥10dB (hasta 30db);

◆   Rotación de fase: 0 ~ 360 ° ajustable continuamente; Paso a paso: 1;

◆   Nivel de accionamiento de la sonda ajustable (excitación): 1 a 16;

◆   Coeficiente de filtro ： 0-30000;

◆   Rango de detección ajustable, es decir, valor de medición máximo: 10 ~ 10000, paso 1;

◆   Factor de amplificación de hardware: 1dB ~ 32dB continuamente ajustable, paso: 1dB;

◆   Múltiples modos de excitación: DP / DI; se puede configurar con sondas diferenciales, absolutas y varias personalizadas.

◆   Sonda función de alarma anormal (modelo de visualización)

◆   Balance digital rápido;

◆   La línea continua y los modos de visualización en blanco son flexibles y opcionales;

◆   Coeficiente de visualización en blanco: 1 ~ 400;

◆   Filtrado digital: paso bajo (0Hz ~ 2000Hz) paso alto (0Hz ~ 2000Hz); usando un único " filtrado digital " para suprimir efectivamente la señal de interferencia en el sitio, para garantizar la precisión y la estabilidad de la detección;

◆   Estabilidad: 16 horas≤2dB;

◆   El modelo de utilidad tiene la función de cortar las señales de cola final y final, y controlar efectivamente la zona muerta final del extremo final;

◆   La duración de la alarma se puede ajustar: 10ms ~ 60,000ms, escalonando 1ms;

◆   Índice faltante: ≤0%, índice de falsos positivos (juzgado falsamente como un producto no conforme por error) ≤1%;

◆   Proporcionar señales de retroalimentación precisas y oportunas a las partes defectuosas, y realizar marcas de inyección de tinta, posición de marcado, longitud, etc. (requiere soporte periférico);

◆   Registre automáticamente el número de defectos y sus ubicaciones;

◆   Con marcado de retraso, marcado de longitud fija, alarma de retraso y otras funciones;

◆   Selección flexible de reloj interno y externo

◆   Precisión de marcado hasta ≤ ± 10 mm (requiere soporte periférico, dependiendo de la velocidad de detección, requisitos);

◆   Alarma de salida de software / hardware en tiempo real, múltiples modos de ventana de alarma (circular, cuadrado, en forma de abanico, tipo personalizado), con alarma, función de prealarma y puede emitir señales por separado;

◆   Amplitud no igual, ajuste de zona de alarma de fase asimétrica;

◆   Múltiples modos de visualización: impedancia, base de tiempo, barrido AB, clasificación de 8 frecuencias, pantalla 3D analógica (según la selección del modelo);

◆   Con una línea de referencia de alarma de base de tiempo única, visualización de datos de detección más intuitiva.

◆   Puede almacenar una gran cantidad de diversos programas de detección y datos de prueba;

◆   La función de extensión de reproducción de señal de corriente parásita puede medir la amplitud, la fase y el valor digital del defecto;

◆   Sistema de coordenadas cartesianas y selección de fondo del sistema de coordenadas polares;

◆   Forme automáticamente informes de prueba (incluyendo la cantidad de pruebas, el personal de prueba, los parámetros de prueba, la cantidad de aprobado y la cantidad de no conformidades, etc.);

◆   Cambio con un clic entre los idiomas operativos chino e inglés, sin necesidad de instalar un sistema operativo o ayuda en línea;

◆   Ambiente de trabajo: Fuente de alimentación: CA 220V / 110V;

◆   Temperatura de trabajo: 0 ° C ~ +45 ° C , temperatura de almacenamiento: -20 ° C ~ +50 ° C , humedad relativa: ≤ 85%;

◆   El plano para la instalación de cada detector de defectos es: 550 × 1000 mm2, y la línea de señal puede ser lateral o inferior.

◆   Tamaño y peso de la apariencia: 500 * 500 * 260 mm (L * W * H), peso: 5 kg. (sin pantalla)

◆   Tipo de control industrial pequeño opcional, tipo de control industrial horizontal, tipo de control industrial 5U (con pantalla)
