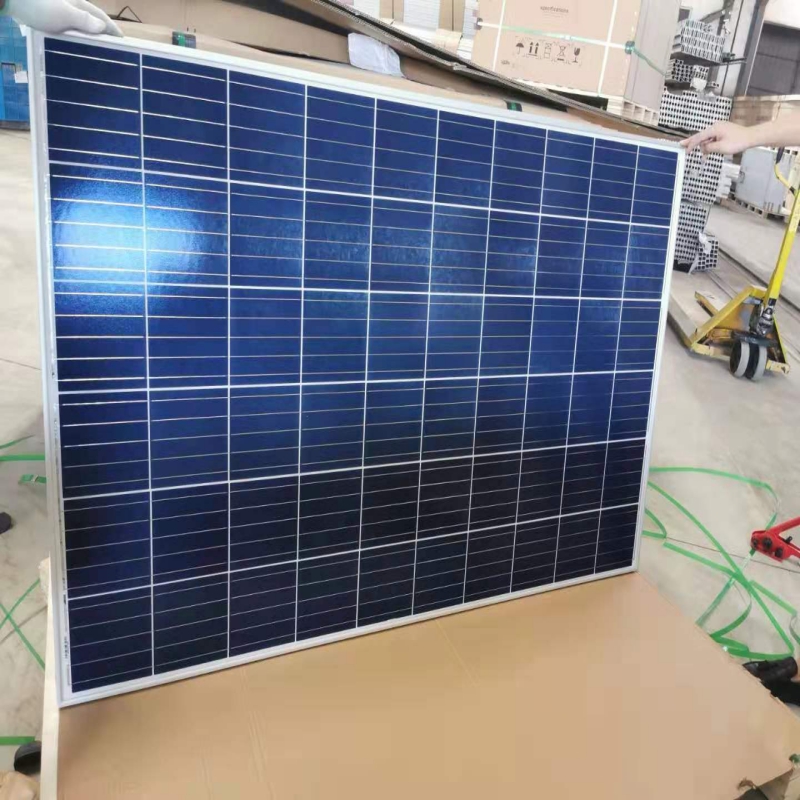

MÓDULO POLICRISTALINO 60 CÉLULAS

RANGO DE SALIDA DE ENERGÍA DE 260-280 Wp

VOLTAJE MÁXIMO DEL SISTEMA 1500VDC

17.1% EFICIENCIA MÁXIMA

DATOS ELÉCTRICOS (STC)

Número de modelo                                         SYM60-6-260P             SYM60-6-265P         SYM60-6-270P       SYM60-6-275P         SYM60-6-280P

Potencia nominal en vatios-Pmax (Wp)             260                               265                           270                         275                         280

Circuito Abierto Voltaje-Voc (V)                   37,8                               38,0                           38,2                         38,4                         38,6

Corriente de cortocircuito-Isc (A)                     9.04                               9.12                           9.20                         9.28                       9.36

Tensión máxima de potencia-Vmpp (V)           30,6                               30,9                           31,2                       31,5                         31,8

Corriente máxima de potencia-Impp (A)           8.50                               8,58                           8.66                       8.74                           8.82

Eficiencia del módulo (%)                             15,9                               16,2                           16,5                     16,8                           17,1

STC: Irradiación 1000 W / m², Temperatura de celda 25 ° C, Masa de aire AM1.5 según EN 60904-3.

DATOS ELÉCTRICOS (NOCT)

Número de modelo                                           SYM60-6-260P         SYM60-6-265P       SYM60-6-270P         SYM60-6-275P         SYM60-6-280P

Potencia máxima-Pmax (Wp)                     194                           197                           201                         205                         208

Circuito Abierto Voltaje-Voc (V)                   35,2                           35,3                           35,5                         35,6                         35,8

Corriente de cortocircuito-Isc (A)                     7.31                           7.38                           7.44                         7.51                       7.57

Máximo Voltaje de potencia-Vmpp   (V)         28,1                           28,3                           28,4                       28,6                         28,7

Corriente máxima de potencia-Impp (A)           6.89                           6,98                           7.08                         7.17                       7.25

NOCT: irradiación a 800 W / m², temperatura ambiente 20 ° C, velocidad del viento 1 m / s.

FECHA MECANICA

Células solares                                             Policristalino 156.75 × 156.75 mm

Configuración de la celda                                 60 celdas (6 × 10)

Dimensiones del módulo                               1650 × 992 × 35 mm

Peso                                                 18kg

Superar                                           3.2 mm, alta transmisión, bajo contenido de hierro, vidrio templado ARC

Sustrato                                             Sábana blanca

Cuadro                                                 Aleación de aluminio anodizado plata tipo 6063T5, color plata

J-Box                                                   En maceta, IP67, 1500VDC, 3 diodos de derivación Schottky

Cables                                               4.0 mm² (12 AWG), 900 mm de longitud

Conector                                         IP67 MC4 Compatible

TEMPERATURA & MÁXIMOS RATINGS

Temperatura nominal de funcionamiento de la celda (NOCT)                               45 ° C ± 2 ° C

Coeficiente de temperatura de Voc                                                   -0,32% / ° C

Coeficiente de temperatura de Isc                                                       0.05% / ° C

Coeficiente de temperatura de Pmax                                                 -0,39% / ° C

Temperatura operacional                                                             -40 ~ + 85 ° C

Tensión máxima del sistema                                                             1500VDC

Capacidad máxima del fusible de la serie                                                               15A

Limitar la corriente inversa                                                             15A

PAGS CONFIGURACIÓN DE ACUSE

                                                                            40 pies                                                 20 pies

Número de módulos por contenedor.                               840                                                 360

Número de módulos por palet                                     30                                                   30

Número de palets por contenedor.                                   28                                                   12

Dimensiones de la caja de embalaje (LxWxH) en mm                 1680 × 1120 × 1130                           1680 × 1120 × 1130

Peso bruto de la caja [kg                                                   590                                                 590

PRECAUCIÓN: LEA LAS INSTRUCCIONES DE SEGURIDAD E INSTALACIÓN ANTES DE USAR EL PRODUCTO.
