Figure 2 presenta micrografías SEM de los ocho estados materiales, que se consideraron en el presente trabajo. El cuatro como \\ materiales NCAST estados se presentan en la fila superior de la Fig. 2. El calor completamente-treated estados material después del tratamiento de envejecimiento secundario (Tabla 2) se muestran en la fila inferior de la Fig. 2.-

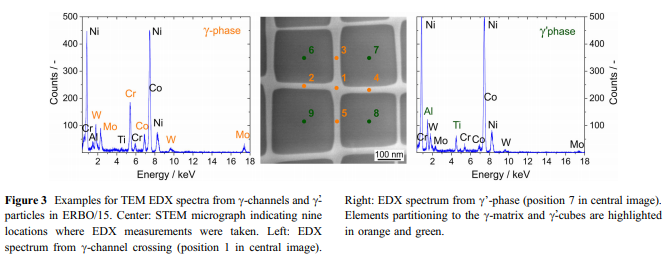

Transmission microscopía electrónica (TEM) se utilizó para analizar la química de la aleación local de las dos fases en el c c/microstructure. El TEM se realizó utilizando un-Jeol JSM&6490 (para ERBO-1) y un Tecnai G2 F20 de FEI (para ERBO/15 y sus derivados), ambos equipados con un FEG que opera a 200 kV y un sistema de análisis EDAX. El procedimiento, que se usó para medir las composiciones de fase en las tres variantes de ERBO/15, se ilustra en la FIG. 3. La imagen en el centro de la FIG. 3 muestra una micrografía de tallo tomada en una @ [dirección (contraste de viga múltiple). EDX espectros se tomaron a cinco c/CHANNEL posiciones (1-5, como se indica) y en los centros de las cuatro c-Particles adyacentes (posiciones 6-9). Cada EDX-espectro se registró con un diámetro de haz de electrones&10nm durante un período de tiempo de 60 s. Las composiciones se calcularon utilizando el algoritmo EDAX. Los valores para las dos fases se obtuvieron como la media de las cinco mediciones de canal (puntos de análisis de 1 a 5) y las cuatro mediciones de partículas (puntos de análisis de 6 a 9). Ejemplos de espectros EDX para la cruz C channel (ennaranja, posición 1) y para el- -&

Parículas CParticle (en verde, la posición 7) se muestran en la izquierda y derecha Diagramas según lo indicado.

 FOR Comparación, utilizamos algunos de los resultados de la composición local informados por Parsa et al. [36], que se obtuvieron mediante una sonda local de átomo de electrodo (LEAPTM 3000X HR, Cameca Instruments) en el modo de tensión a una temperatura de base ejemplar de * 65 K.-=//

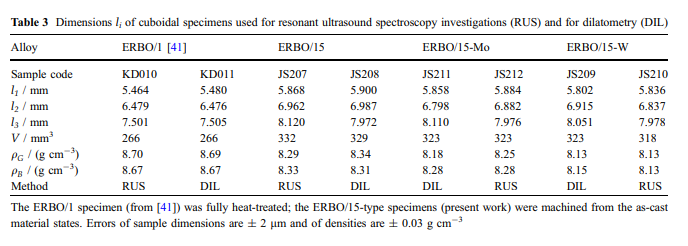

Espectroscopia de ultrasonido resonant (RUS): En el presente trabajo, los coeficientes de rigidez elástica en función de la temperatura se determinaron con la ayuda de la espectroscopia de ultrasonido resonante (RUS), por ejemplo, [38, 39]. Precisamente 100 [muestras cúbicas orientadas de dimensiones objetivo de aproximadamente 8 9 7 x 6 mm 3 336 mm3 se obtuvieron mediante la combinación de la orientación Laue con el mecanizado de electroerosión como se describe en [40]. En el presente trabajo, se tomaron mediciones de RUS para ERBO15 y sus variantes. Para comparación, los datos de ERBO1 fueron tomados del trabajo de Demtro¨der et al. [41]. Todas las dimensiones de la muestra se dan en la Tabla 3. Para todas las muestras probadas en el presente trabajo, hubo un buen acuerdo entre las densidades geométricas QG (calculada a partir de los pesos de la muestra y los volúmenes) y las densidades determinadas por el método de flotabilidad QB (Tabla 3). Se establecieron buenas calidades superficiales mediante pulido de pulido y placa de diamante.

En Fig. 4a, En la Fig. 4a, un espécimen RUS típico se muestra sujeta entre dos barras de cerámica y la\\ termoparnmeasurement cerca. Durante los experimentos, el termoparno se adjuntó al espécimen, pero muy cerca. Espécimen y la parte pertinente del termopar estaban en la zona de temperatura constante del horno de

--- -Para la determinación experimental de las frecuencias de resonancia, se emplean muestras de libre movimiento. Las frecuencias de resonancia obtenidas experimentalmente están relacionados con los tres independientes coeficientes de rigidez elástica c11, c12 y c44 de la seudo \\ cristalncubic [38, 39, 41]. Para la recopilación de datos, se utilizó un aparato de RUS construido en/HOUSH. El sistema consistía en un analizador de respuesta de frecuencia (tipo FRA5087 de NF Corporation) en combinación con una alta/speed

amplifier (tipo BA4825 de NF Corporation) para la generación de señal y detección. Los experimentos se realizaron en el intervalo de temperaturas 100 a 673 K usando un Netzsch bajo \\ hornontemperature y un controlador de temperatura en cascada (tipo 2704 de Eurotherm). Los espectros de resonancia de las muestras se registraron en el rango de 150 a 1000 kHz. En el caso de ERBO1, DEMTRO \"et al. [41] estudiaron las propiedades elásticas en 50 K pasos entre la temperatura ambiente y 1.273 K. La ERBO
