Aleación r41

Aleaciones r41, UNS n07041, rene41, w.nr.2.4665, aleaciones hyness r41, j1610, carpenter41

En el rango de 650 - 900℃, tiene una alta resistencia a la tracción, resistencia a la tracción, resistencia a la fluencia y buena resistencia a la oxidación.Es adecuado para la fabricación de piezas de alta temperatura de motores aeroespaciales con alta resistencia y resistencia a la oxidación por debajo de 870 ℃ y alta resistencia a la oxidación por debajo de 980 ℃.

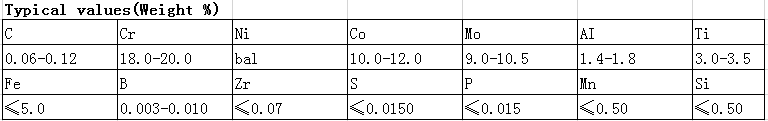

Propiedades físicas

Punto de fusión: 1316 - 1371℃

Densidad: 8,27 G / cm3

Dureza: ≤ 363 (HBS)

Magnetismo: < 1.002 H / M

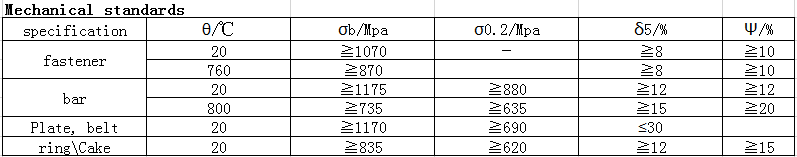

Normas de aplicación

Norma AMS 5545

Norma AMS 5712

Norma AMS 5713

Tratamiento

Formabilidad

El Lingote debe homogeneizarse antes de la forja, la temperatura de calentamiento de la forja es de 1100℃ ~ 1180℃.

Tecnología de tratamiento térmico de piezas

1.Cuando se trabaja a baja temperatura, se requiere una mayor resistencia a la tracción y a la fatiga de las piezas. Se utilizan 1080℃, refrigeración por aire + 760℃, 16h, refrigeración por aire.

2.Cuando se trabaja a alta temperatura y la resistencia térmica es alta, la especificación del tratamiento térmico es 1180℃, refrigeración por aire + 900℃ 4h, refrigeración por aire.

Proceso de soldadura

Las aleaciones pueden ser soldadas por fusión, difusión y fricción.

Ámbito de aplicación

Componentes Aeromotores

L disco compresor del motor, disco de turbina, anillo de cojinete

L receptor, turbocompresor, turbina

L partes y elementos de fijación de la Cámara de combustión de refuerzo

Elementos de fijación y piezas de soporte soldadas a placas
