La combinación, la ubicación y la morfología de

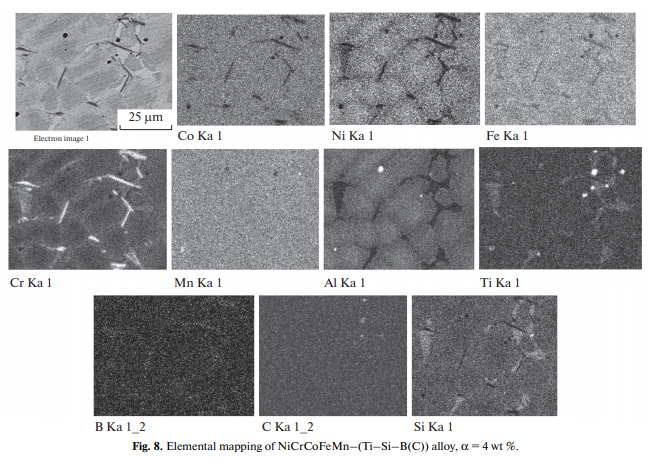

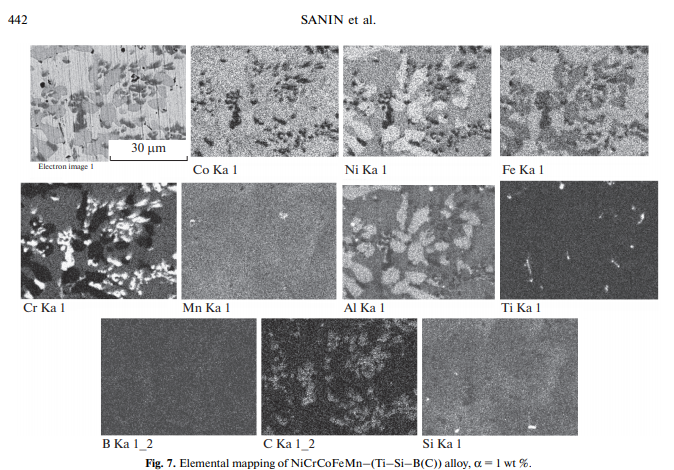

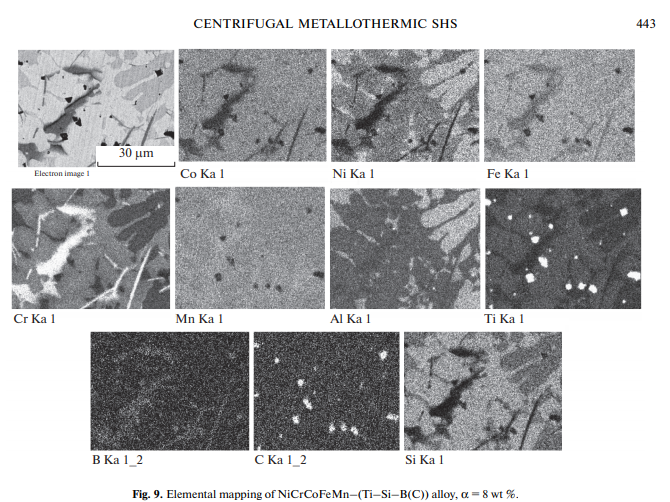

, dependen de la cantidad de aditivo TI-SI-B (C). En el caso de la baja concentración de aditivo (Fig. 7), se observan los precipitados igualados de la fase enriquecidos con cromo y silicio y partículas de carburo de titanio individuales finas. Se considera que el boro se distribuye uniformemente sobre todo el granel. Para α=4% en peso (Fig. 8), la morfología de precipitados de la fase enriquecida con cromo y cambios de silicio de equilibrados a platelike. Se forman las inclusiones pronunciadas al-enriched. Aparentemente, esto es una consecuencia del hecho de que los componentes introducidos (TI, B, Si) participan parcialmente en la reacción de reducción. Como resultado, parte de Alno involucrada en el proceso de reducción cae en los productos objetivo, formando zonas de mayor concentración de AL, que coincide con un aumento de las concentraciones de NI. Un aumento adicional en α [Ti-Si-B (С)] cambia la estructura (Fig. 9). Se considera que la estructura contiene precipitados de boride (CR-BX), carburo (TI-CX) y fases de silicida (TI (CR) -SIX).



-



THUS, el análisis microestructural muestra que los componentes agregados de TI, SI y B se concentran predominantemente en las regiones de cromo

enriched. Fe, Ni, CO, y MN forman una matriz. La estructura observada de Héas puede ser de interés práctico.

-

CONCLUSIONS



&#CAST Co-Cr -Fe-Ni-Mn High>entropy Las aleaciones reforzadas con Boruro de Silicon fueron preparadas por primera vez por SHS centrífugas de composiciones metallotérmicas que contienen un modificador complejo TI-SI-B (C). La composición de las aleaciones Nicrcofemn- (TI-SI-B (C)) contiene todos los elementos de destino distribuidos uniformemente sobre la mayor parte del lingote. Un aumento en el contenido aditivo conduce a la precipitación de partículas de carburos de titanio y boruros en la matriz basada en HEA. La morfología y la concentración de tales precipitados dependen de la cantidad de aditivo~



aleaciones

NiCrCoFeMn-ALX, wher101.; Se estudian X que varía de 0.2 a 1, se estudian. Las aleaciones sintetizadas con alta concentración de AL (X

0.6) están representadas por una estructura jerárquica. Se encontró que la estructura de material compuesto para contener NiAl como base ynanoprecipitates dispersivos (

100nm) de la solución de sólido a base de Cr y Fe.

\\n \\nLos datos experimentalesnos permiten Dibujar la conclusión de que los HEA en estudio y el método propuesto para su preparación parecen prometedores. El método de preparación de materiales compuestos de metal con una estructura dada puede sugerirse fácilmente como un método para producirnuevos Héas con características de rendimiento mejoradas. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n
